7.5.
Anschlüsse unter der Antenne/Blindkappe
Der DLT-V83 bietet folgende Schnittstellen unter der Antenne bzw. unter der Blindkappe (je nach
bestellter Ausführung des Geräts):
− Service-USB-Slot
− CFast-Slot
− Mini-SIM-Karten-Slot
ACHTUNG: Sachschäden
Diese Schnittstellen dürfen nur von qualifiziertem Fachpersonal und nur für die Dauer von
Servicearbeiten (z.B. Software-Updates, Karten-Tausch) verwendet werden.

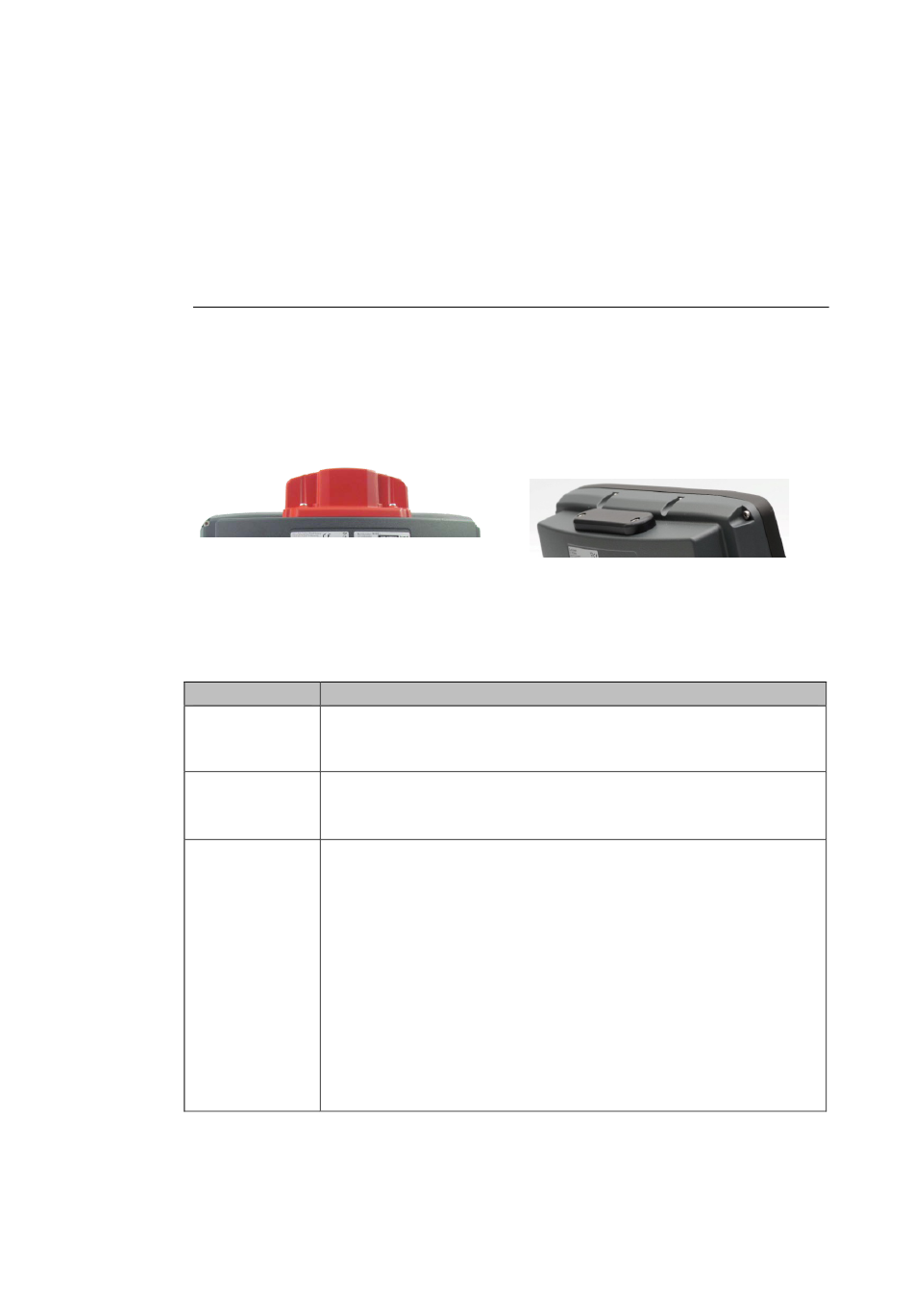

Beispiel für Antenne am Gerät:
Abb. 7.8: Beispiele Antenne, Typ 4 in 1
7.5.1.
Hinweise zu Service-USB-, CFast- und Mini-SIM-Karten-Slot
Service-USB-
Slot
CFast-Slot
Mini-SIM-Karten-
Slot für WWAN-
Betrieb
DLT-V83 Betriebsanleitung V2.00
Steckverbinder mit erhöhter Auszugskraft (um die spezifischen Schock-
und Vibrationsanforderungen des DLT-V83 zu erfüllen). Beim Entfernen
und Einstecken von USB-Sticks besonders vorsichtig vorgehen.
CFast-Karte präzise in die Führungsschienen des Slots einstecken.
Ansonsten besteht die Gefahr, dass die CFast-Karte beim Einschieben ins
Geräteinnere fällt.
Mini-SIM-Karte einlegen/entfernen
−
Den gelben Entriegelungsknopf neben dem Mini-SIM-Karten-Slot
drücken.
Der Karten-Schlitten öffnet sich und fährt ein Stück aus dem Gerät
heraus.
−
Den Karten-Schlitten komplett aus dem Gerät herausziehen.
Die Mini-SIM-Karte kann nun eingelegt bzw. entfernt werden.
−
Den Karten-Schlitten vorsichtig wieder einschieben.
ACHTUNG: Den Karten-Schlitten genau an der dafür vorgesehenen
Stelle einzuschieben. Ansonsten besteht die Gefahr, dass Schlitten
und Mini-SIM-Karte beim Einschieben ins Geräteinnere fallen.
Schnittstellen/Anschlüsse
Beispiel für Blindkappe am Gerät
(falls keine Antenne vorhanden ist):
Abb. 7.9: Beispiele Blindkappe
47 / 162
