Antenne (bzw. Blindkappe) öffnen/schließen
Antenne schließen:

Die Antenne wieder auf den DLT-V83 setzen.

Darauf achten, dass die Verbindungskabel nicht eingeklemmt werden.
Die Dichtung der Antenne darf nicht beschädigt werden, sie muss korrekt in der Nut liegen.

Die beiden Schrauben der Antenne festziehen (Drehmoment 1 Nm).
8.3.2.

WLAN-Antenne IEEE 802.11 a/b/g/n/ac

Antenne öffnen:

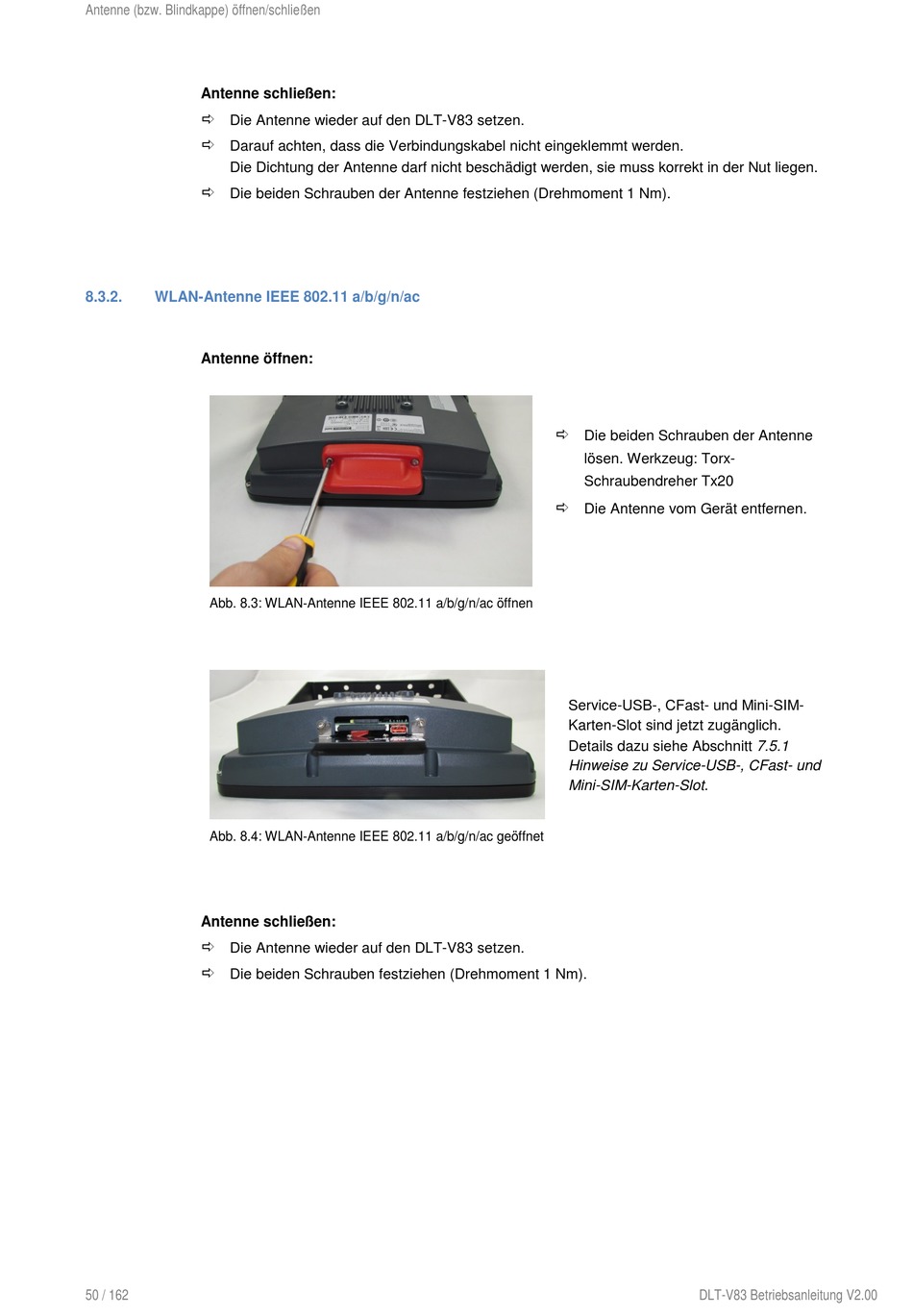

Abb. 8.3: WLAN-Antenne IEEE 802.11 a/b/g/n/ac öffnen
Abb. 8.4: WLAN-Antenne IEEE 802.11 a/b/g/n/ac geöffnet
Antenne schließen:

Die Antenne wieder auf den DLT-V83 setzen.

Die beiden Schrauben festziehen (Drehmoment 1 Nm).
50 / 162

Die beiden Schrauben der Antenne
lösen. Werkzeug: Torx-
Schraubendreher Tx20

Die Antenne vom Gerät entfernen.
Service-USB-, CFast- und Mini-SIM-
Karten-Slot sind jetzt zugänglich.
Details dazu siehe Abschnitt 7.5.1
Hinweise zu Service-USB-, CFast- und
Mini-SIM-Karten-Slot.
