Mechanische Montage
13.4.1.

VESA-Befestigungslochmuster verwenden

Auf der Rückseite jedes DLT-V83 befindet sich ein VESA-kompatibles Befestigungslochmuster
mit Abstand 75 x 75 mm.

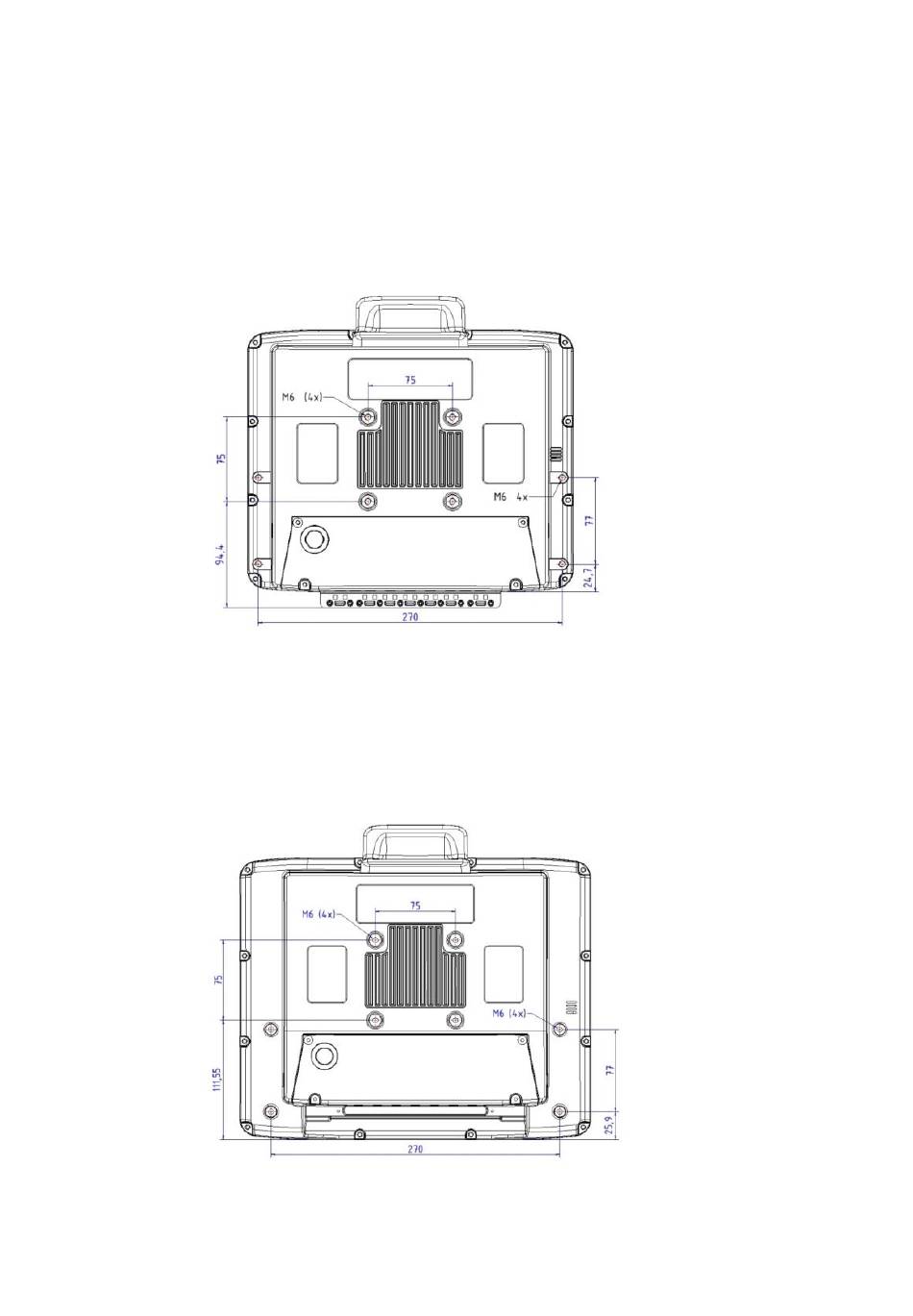

Position VESA-Bohrungen DLT-V8310
Maße ohne Anbauten (in mm)
Gewindetiefe auf der Geräte-Rückseite: M6 x 6mm.

Abb. 13.1: Position VESA-Bohrungen DLT-V8310

Position VESA-Bohrungen DLT-V8312
Maße ohne Anbauten (in mm)
Gewindetiefe auf der Geräte-Rückseite: M6 x 6mm

Abb. 13.2: Position VESA-Bohrungen DLT-V8312
