15.

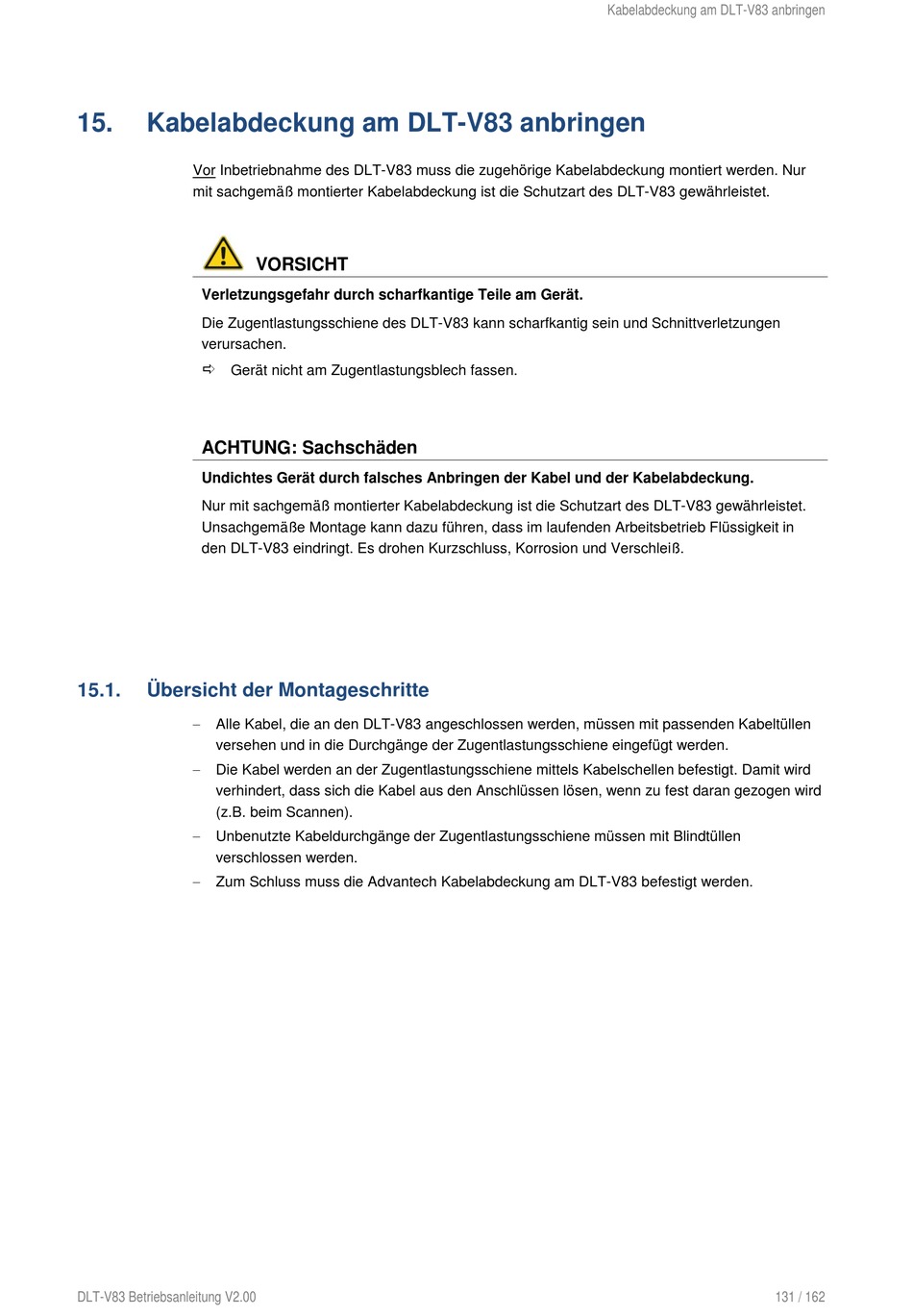

Kabelabdeckung am DLT-V83 anbringen

Vor Inbetriebnahme des DLT-V83 muss die zugehörige Kabelabdeckung montiert werden. Nur
mit sachgemäß montierter Kabelabdeckung ist die Schutzart des DLT-V83 gewährleistet.
Verletzungsgefahr durch scharfkantige Teile am Gerät.
Die Zugentlastungsschiene des DLT-V83 kann scharfkantig sein und Schnittverletzungen
verursachen.

Gerät nicht am Zugentlastungsblech fassen.
ACHTUNG: Sachschäden
Undichtes Gerät durch falsches Anbringen der Kabel und der Kabelabdeckung.
Nur mit sachgemäß montierter Kabelabdeckung ist die Schutzart des DLT-V83 gewährleistet.
Unsachgemäße Montage kann dazu führen, dass im laufenden Arbeitsbetrieb Flüssigkeit in
den DLT-V83 eindringt. Es drohen Kurzschluss, Korrosion und Verschleiß.
15.1. Übersicht der Montageschritte
− Alle Kabel, die an den DLT-V83 angeschlossen werden, müssen mit passenden Kabeltüllen
versehen und in die Durchgänge der Zugentlastungsschiene eingefügt werden.
− Die Kabel werden an der Zugentlastungsschiene mittels Kabelschellen befestigt. Damit wird
verhindert, dass sich die Kabel aus den Anschlüssen lösen, wenn zu fest daran gezogen wird
(z.B. beim Scannen).
− Unbenutzte Kabeldurchgänge der Zugentlastungsschiene müssen mit Blindtüllen
verschlossen werden.
− Zum Schluss muss die Advantech Kabelabdeckung am DLT-V83 befestigt werden.
DLT-V83 Betriebsanleitung V2.00
VORSICHT
Kabelabdeckung am DLT-V83 anbringen
131 / 162
