8.2. Blindkappe öffnen/schließen
Blindkappe öffnen:

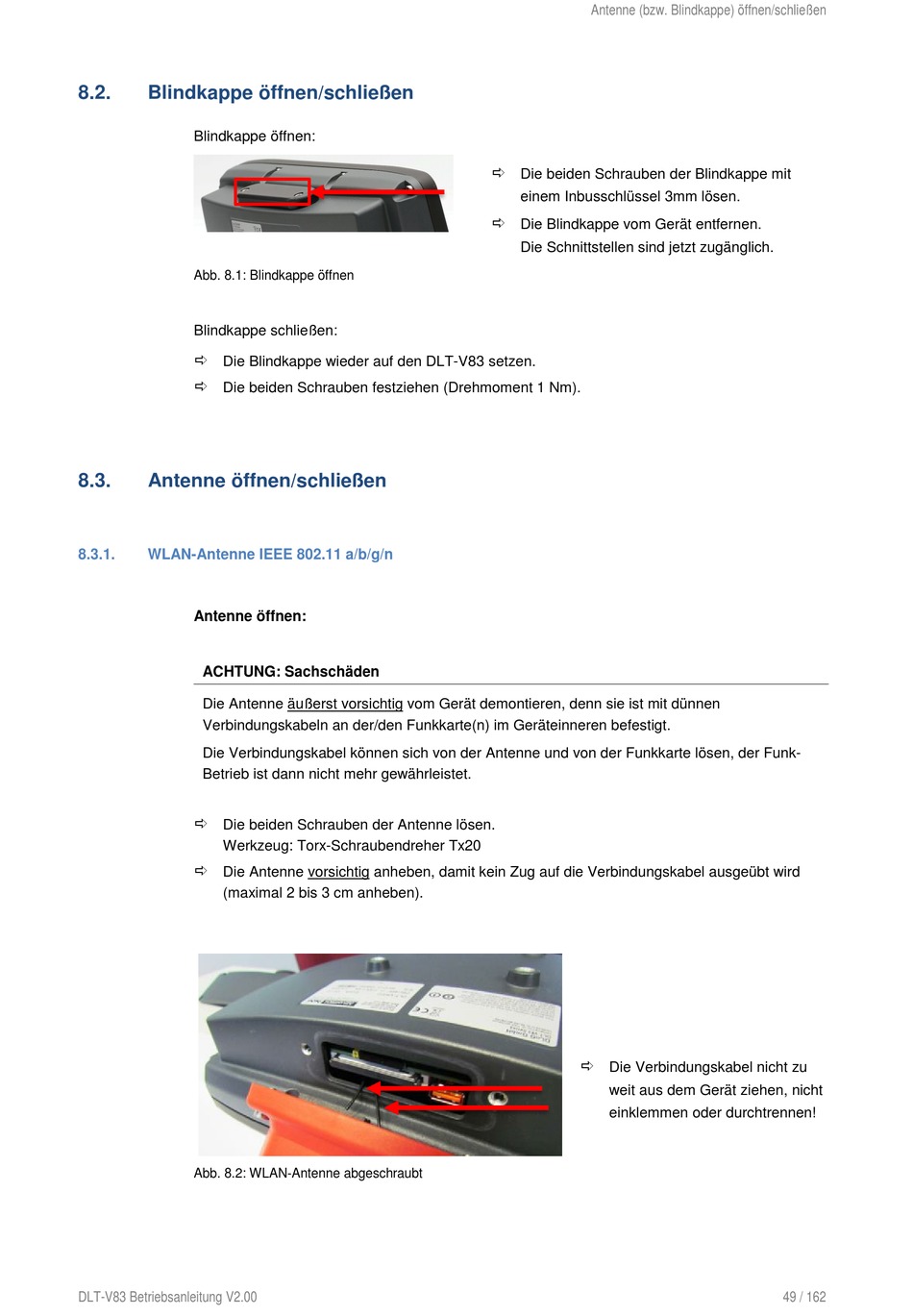

Abb. 8.1: Blindkappe öffnen
Blindkappe schließen:

Die Blindkappe wieder auf den DLT-V83 setzen.

Die beiden Schrauben festziehen (Drehmoment 1 Nm).
8.3. Antenne öffnen/schließen
8.3.1.

WLAN-Antenne IEEE 802.11 a/b/g/n

Antenne öffnen:
ACHTUNG: Sachschäden
Die Antenne äußerst vorsichtig vom Gerät demontieren, denn sie ist mit dünnen
Verbindungskabeln an der/den Funkkarte(n) im Geräteinneren befestigt.
Die Verbindungskabel können sich von der Antenne und von der Funkkarte lösen, der Funk-
Betrieb ist dann nicht mehr gewährleistet.

Die beiden Schrauben der Antenne lösen.
Werkzeug: Torx-Schraubendreher Tx20

Die Antenne vorsichtig anheben, damit kein Zug auf die Verbindungskabel ausgeübt wird
(maximal 2 bis 3 cm anheben).

Abb. 8.2: WLAN-Antenne abgeschraubt

DLT-V83 Betriebsanleitung V2.00
Antenne (bzw. Blindkappe) öffnen/schließen

Die beiden Schrauben der Blindkappe mit
einem Inbusschlüssel 3mm lösen.

Die Blindkappe vom Gerät entfernen.
Die Schnittstellen sind jetzt zugänglich.

Die Verbindungskabel nicht zu
weit aus dem Gerät ziehen, nicht
einklemmen oder durchtrennen!
