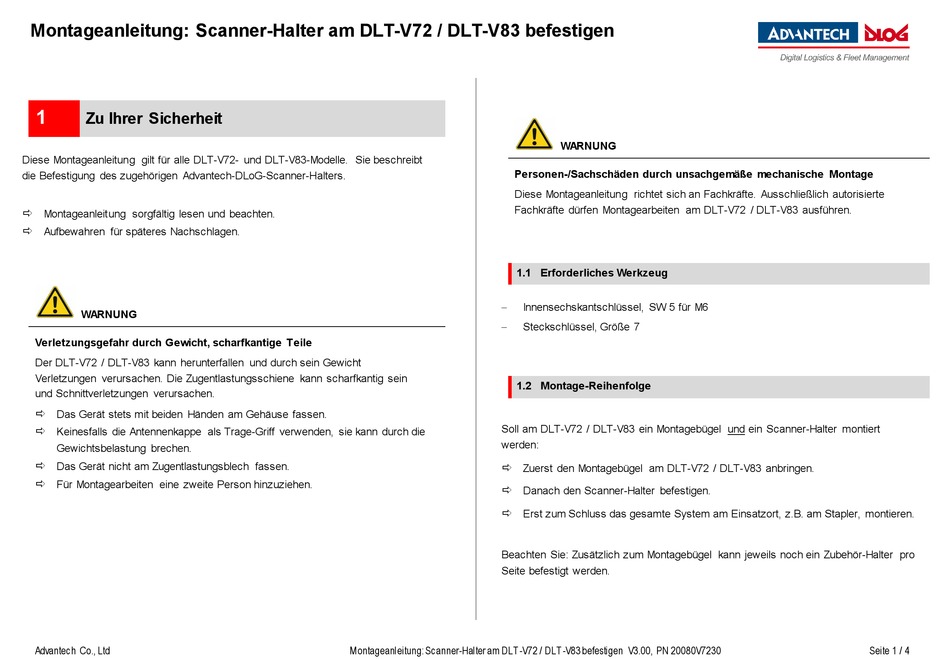

Montageanleitung: Scanner-Halter am DLT-V72 / DLT-V83 befestigen
1
Zu Ihrer Sicherheit
Diese Montageanleitung gilt für alle DLT-V72- und DLT-V83-Modelle. Sie beschreibt
die Befestigung des zugehörigen Advantech-DLoG-Scanner-Halters.
 Montageanleitung sorgfältig lesen und beachten.
 Aufbewahren für späteres Nachschlagen.
WARNUNG
Verletzungsgefahr durch Gewicht, scharfkantige Teile
Der DLT-V72 / DLT-V83 kann herunterfallen und durch sein Gewicht
Verletzungen verursachen. Die Zugentlastungsschiene kann scharfkantig sein
und Schnittverletzungen verursachen.
 Das Gerät stets mit beiden Händen am Gehäuse fassen.
Keinesfalls die Antennenkappe als Trage-Griff verwenden, sie kann durch die

Gewichtsbelastung brechen.
 Das Gerät nicht am Zugentlastungsblech fassen.
 Für Montagearbeiten eine zweite Person hinzuziehen.
Advantech Co., Ltd
Personen-/Sachschäden durch unsachgemäße mechanische Montage
Diese Montageanleitung richtet sich an Fachkräfte. Ausschließlich autorisierte
Fachkräfte dürfen Montagearbeiten am DLT-V72 / DLT-V83 ausführen.
1.1 Erforderliches Werkzeug
− Innensechskantschlüssel, SW 5 für M6
Steckschlüssel, Größe 7
−
1.2 Montage-Reihenfolge
Soll am DLT-V72 / DLT-V83 ein Montagebügel und ein Scanner-Halter montiert
werden:
 Zuerst den Montagebügel am DLT-V72 / DLT-V83 anbringen.
Danach den Scanner-Halter befestigen.

Erst zum Schluss das gesamte System am Einsatzort, z.B. am Stapler, montieren.

Beachten Sie: Zusätzlich zum Montagebügel kann jeweils noch ein Zubehör-Halter pro
Seite befestigt werden.
