Kabelabdeckung am DLT-V83 anbringen
Tipp zu Kabelverlegung:
Kabel möglichst so verlegen, dass sie einen kleinen Bogen (eine Schlaufe) machen, das
unterstützt die Zugentlastung. So wird verhindert, dass sich die Kabel aus den Anschlüssen
lösen, wenn zu fest daran gezogen wird.
Ausnahme:
Das Stromversorgungskabel ist
relativ starr und wird am besten
gerade verlegt (siehe Bild).

Alle Kabel möglichst
kreuzungsfrei nebeneinander
legen.

Unbenutzte Kabeldurchgänge mit
Blindtüllen verschließen.

Alle Kabel mittels Kabelschellen
und Zylinderschrauben ISO
4762-M3x12-A2 an der
Zugentlastungsschiene
befestigen.
134 / 162

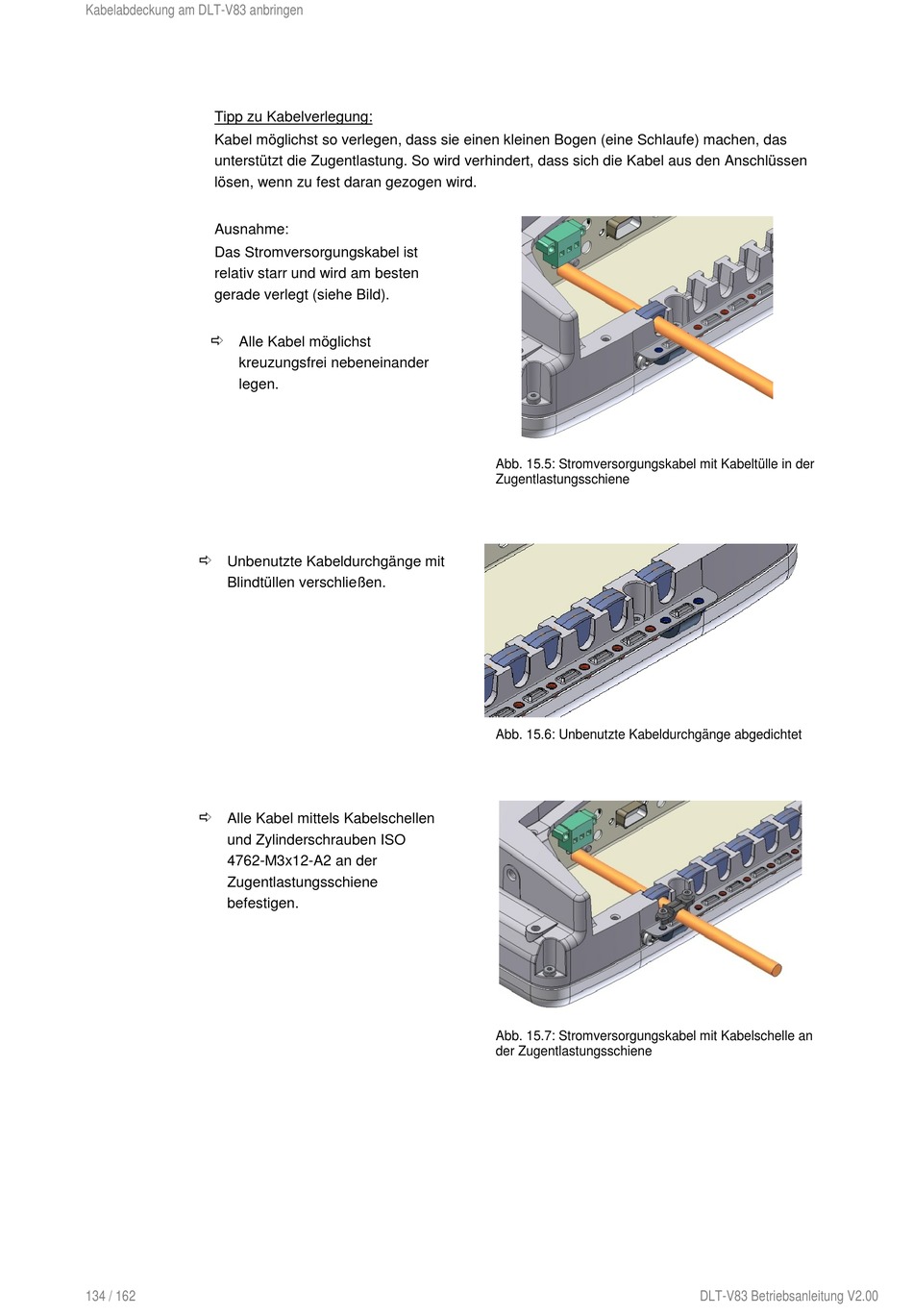

Abb. 15.5: Stromversorgungskabel mit Kabeltülle in der
Zugentlastungsschiene
Abb. 15.6: Unbenutzte Kabeldurchgänge abgedichtet
Abb. 15.7: Stromversorgungskabel mit Kabelschelle an
der Zugentlastungsschiene
