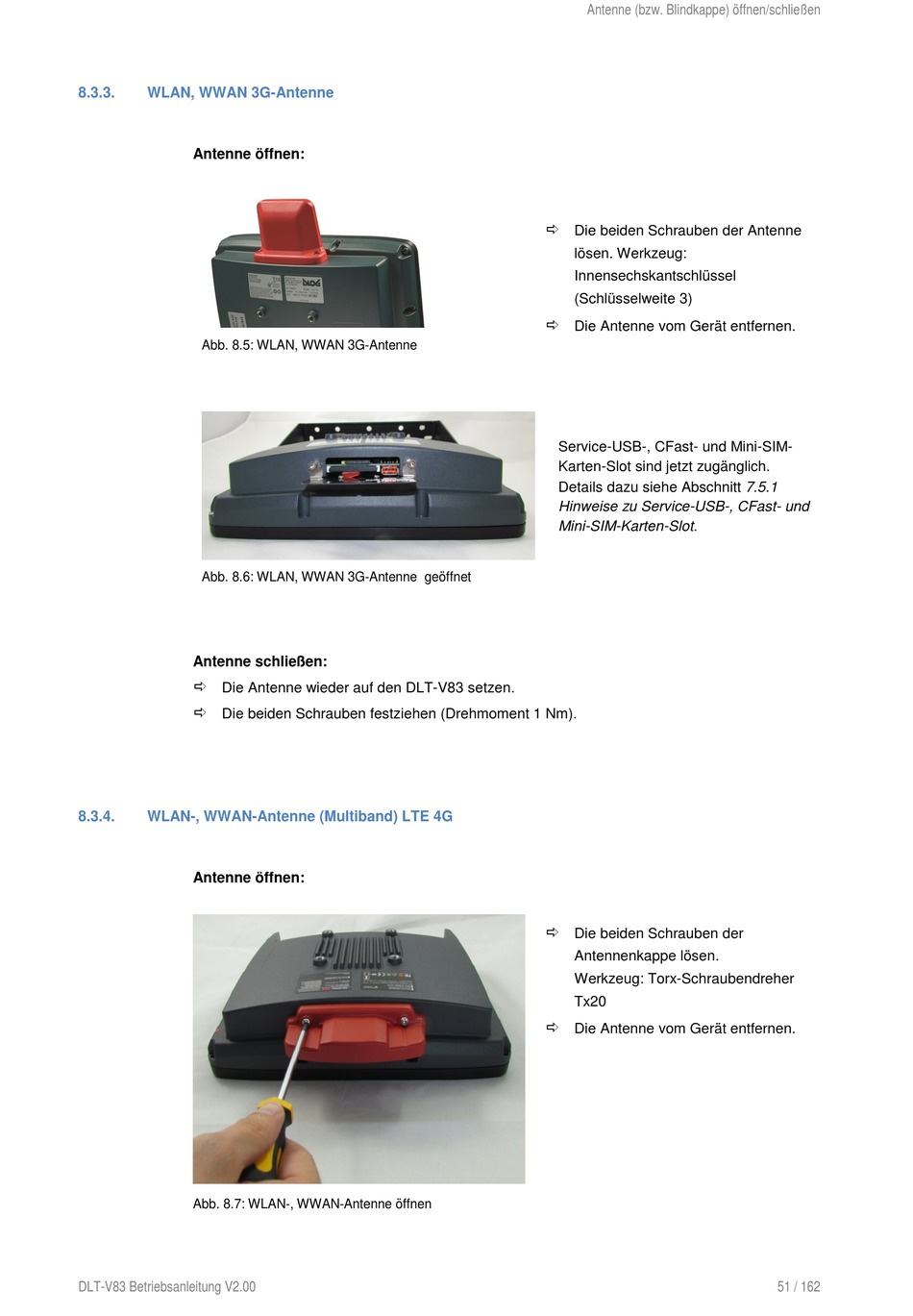

8.3.3.

WLAN, WWAN 3G-Antenne

Antenne öffnen:

Abb. 8.5: WLAN, WWAN 3G-Antenne

Abb. 8.6: WLAN, WWAN 3G-Antenne geöffnet
Antenne schließen:

Die Antenne wieder auf den DLT-V83 setzen.

Die beiden Schrauben festziehen (Drehmoment 1 Nm).
8.3.4.

WLAN-, WWAN-Antenne (Multiband) LTE 4G

Antenne öffnen:
Abb. 8.7: WLAN-, WWAN-Antenne öffnen
DLT-V83 Betriebsanleitung V2.00
Antenne (bzw. Blindkappe) öffnen/schließen

Die beiden Schrauben der Antenne
lösen. Werkzeug:
Innensechskantschlüssel
(Schlüsselweite 3)

Die Antenne vom Gerät entfernen.
Service-USB-, CFast- und Mini-SIM-
Karten-Slot sind jetzt zugänglich.
Details dazu siehe Abschnitt 7.5.1
Hinweise zu Service-USB-, CFast- und
Mini-SIM-Karten-Slot.

Die beiden Schrauben der
Antennenkappe lösen.
Werkzeug: Torx-Schraubendreher
Tx20

Die Antenne vom Gerät entfernen.
51 / 162
