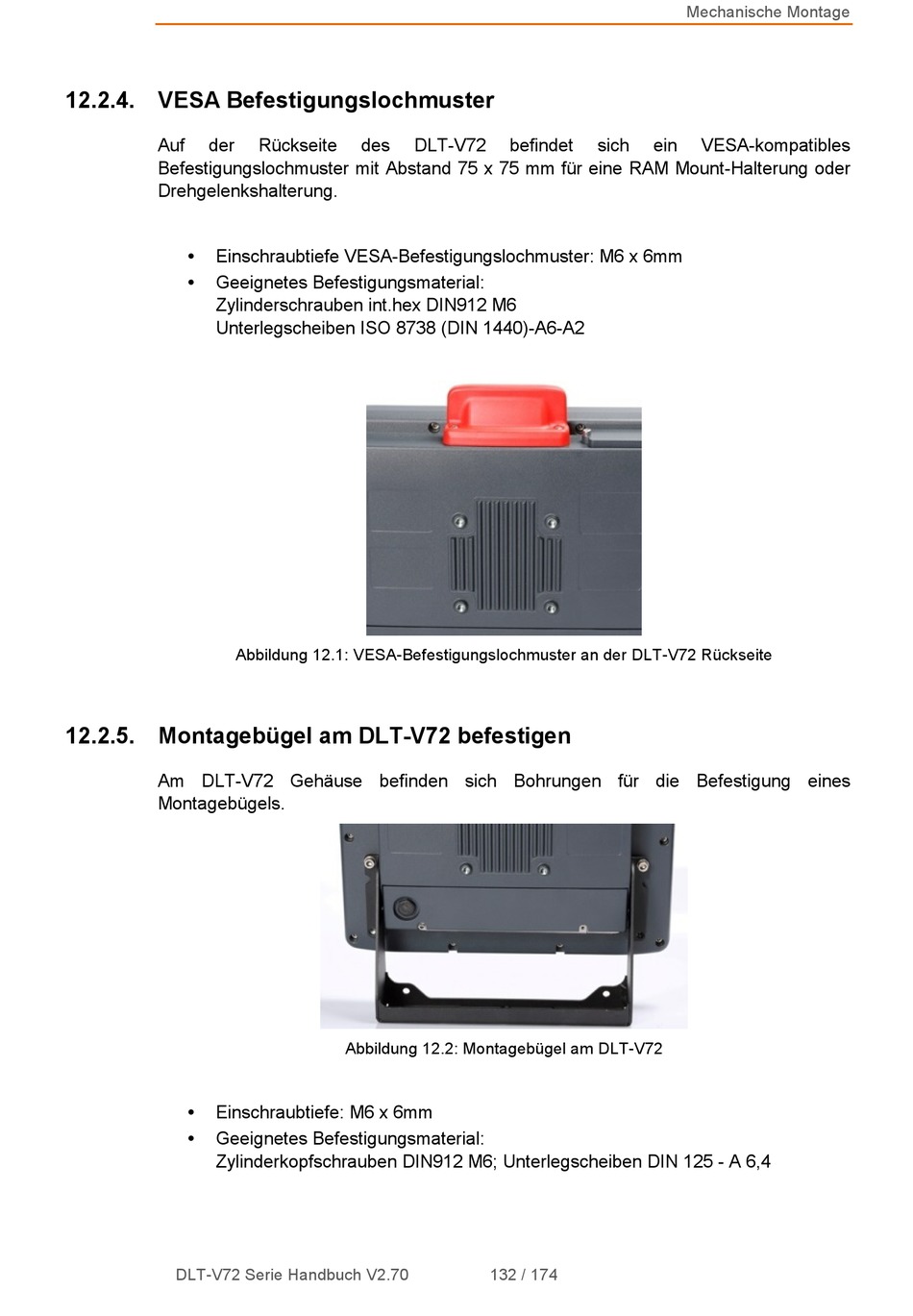

12.2.4. VESA Befestigungslochmuster

Auf der
Befestigungslochmuster mit Abstand 75 x 75 mm für eine RAM Mount-Halterung oder
Drehgelenkshalterung.
Einschraubtiefe VESA-Befestigungslochmuster: M6 x 6mm

Geeignetes Befestigungsmaterial:

Zylinderschrauben int.hex DIN912 M6
Unterlegscheiben ISO 8738 (DIN 1440)-A6-A2
Abbildung 12.1: VESA-Befestigungslochmuster an der DLT-V72 Rückseite
12.2.5. Montagebügel am DLT-V72 befestigen
Am DLT-V72 Gehäuse befinden sich Bohrungen für die Befestigung eines
Montagebügels.
Einschraubtiefe: M6 x 6mm

Geeignetes Befestigungsmaterial:

Zylinderkopfschrauben DIN912 M6; Unterlegscheiben DIN 125 - A 6,4
DLT-V72 Serie Handbuch V2.70
Rückseite des DLT-V72
Abbildung 12.2: Montagebügel am DLT-V72
befindet sich ein
132 / 174
Mechanische Montage
VESA-kompatibles
