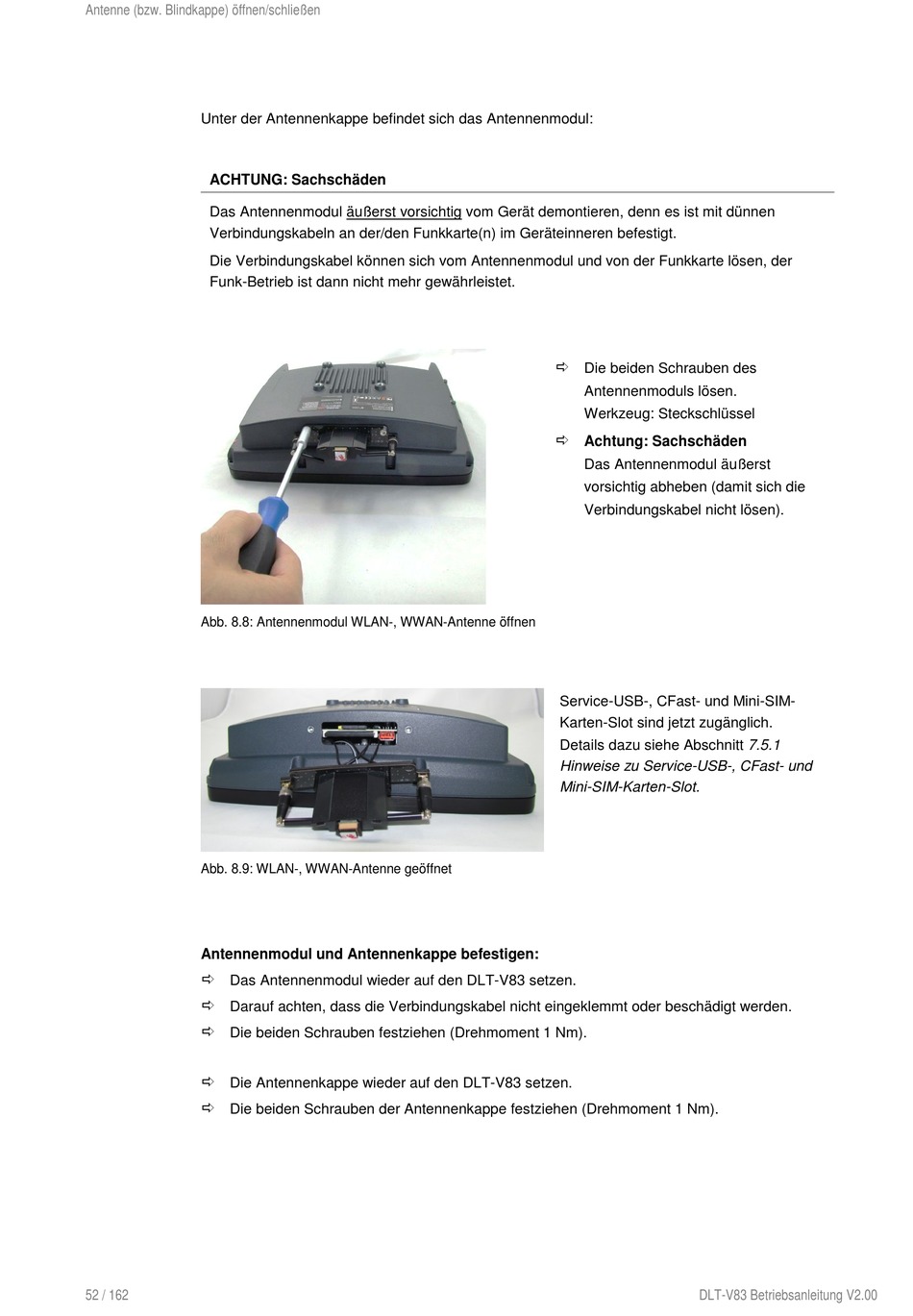

Antenne (bzw. Blindkappe) öffnen/schließen
Unter der Antennenkappe befindet sich das Antennenmodul:
ACHTUNG: Sachschäden
Das Antennenmodul äußerst vorsichtig vom Gerät demontieren, denn es ist mit dünnen
Verbindungskabeln an der/den Funkkarte(n) im Geräteinneren befestigt.
Die Verbindungskabel können sich vom Antennenmodul und von der Funkkarte lösen, der
Funk-Betrieb ist dann nicht mehr gewährleistet.
Abb. 8.8: Antennenmodul WLAN-, WWAN-Antenne öffnen
Abb. 8.9: WLAN-, WWAN-Antenne geöffnet
Antennenmodul und Antennenkappe befestigen:

Das Antennenmodul wieder auf den DLT-V83 setzen.

Darauf achten, dass die Verbindungskabel nicht eingeklemmt oder beschädigt werden.

Die beiden Schrauben festziehen (Drehmoment 1 Nm).

Die Antennenkappe wieder auf den DLT-V83 setzen.

Die beiden Schrauben der Antennenkappe festziehen (Drehmoment 1 Nm).
52 / 162

Die beiden Schrauben des
Antennenmoduls lösen.
Werkzeug: Steckschlüssel

Achtung: Sachschäden
Das Antennenmodul äußerst
vorsichtig abheben (damit sich die
Verbindungskabel nicht lösen).
Service-USB-, CFast- und Mini-SIM-
Karten-Slot sind jetzt zugänglich.
Details dazu siehe Abschnitt 7.5.1
Hinweise zu Service-USB-, CFast- und
Mini-SIM-Karten-Slot.
