Kabelabdeckung am DLT-V83 anbringen
15.2. Benötigte Komponenten
− Kabelabdeckung des DLT-V83 (optional mit integriertem USV-Akku)
− 4 Befestigungsschrauben (Zylinderschrauben ISO 4762-M4x10-A2)

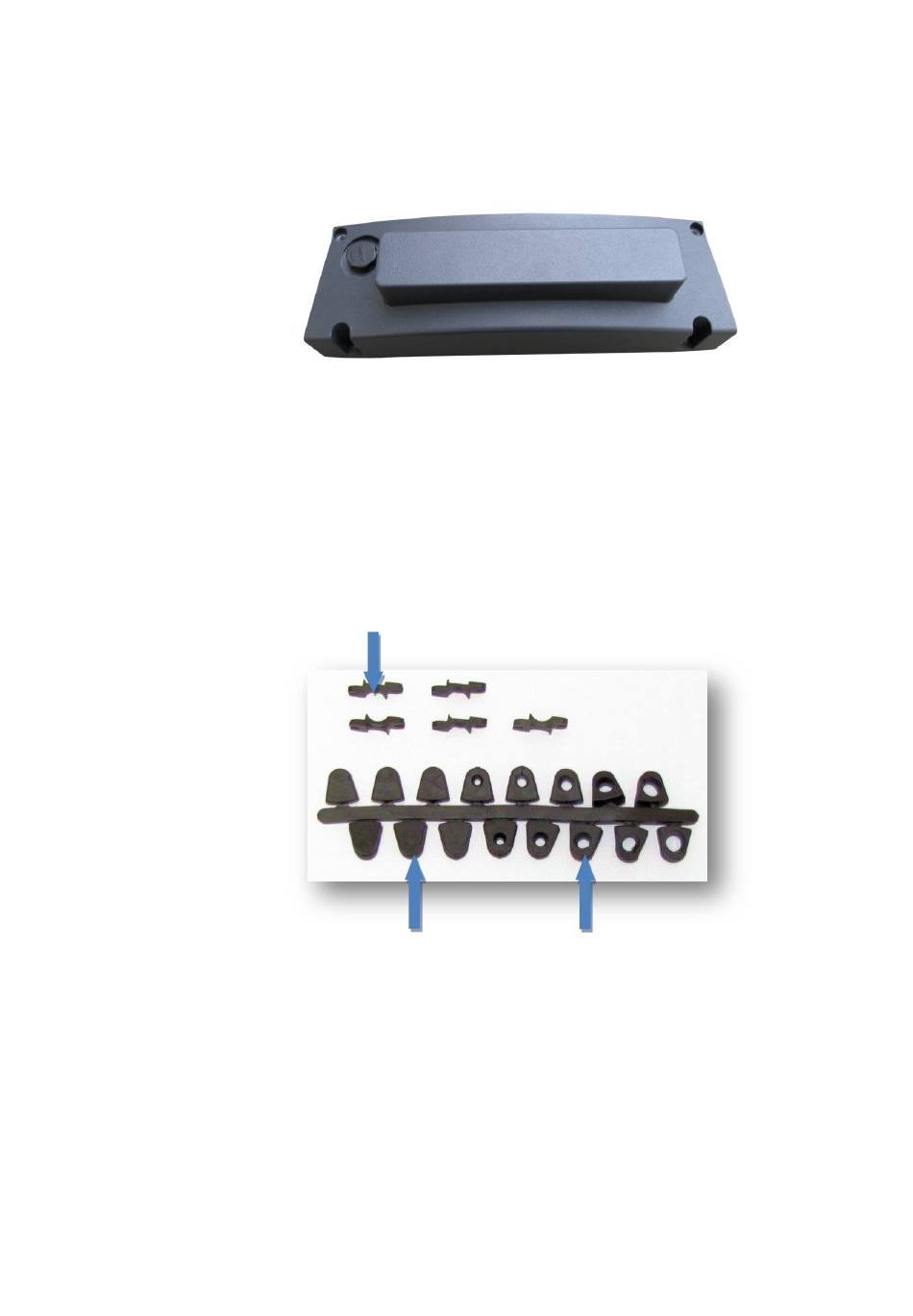

Abb. 15.1: Kabelabdeckung mit integriertem USV-Akku (optional)

− Kabelschellen und Befestigungsschrauben
(Zylinderschrauben ISO 4762-M3x12-A2)
− Kabeldichtsatz bestehend aus Blindtüllen und graduell geweiteten Kabeltüllen
(3,5 mm bis 8,0 mm; in 0,5 mm Schritten aufsteigend)
Abb. 15.2: Blindtüllen und Kabeltüllen für unterschiedliche Kabel-Durchmesser
132 / 162
Kabelschellen
Blindtüllen
Kabeltüllen, an einer Stelle
offen/durchbrochen
Durchmesser der Kabeltülle ist
jeweils auf der Tülle angegeben
(3,5 mm bis 8,0 mm)
