 Unbenutzte
Kabeldurchgänge mit
Blindtüllen verschließen.
 Alle Kabel mittels
Kabelschellen und
Zylinderschrauben ISO
4762-M3x12-A2 an der
Zugentlastungsschiene
befestigen.
ACHTUNG:
 Die Kabel ausreichend fest
anschrauben aber
keinesfalls quetschen!
Ansonsten droht Kabelbruch
bzw. Beschädigung der
Kabelisolation.
Advantech-DLoG

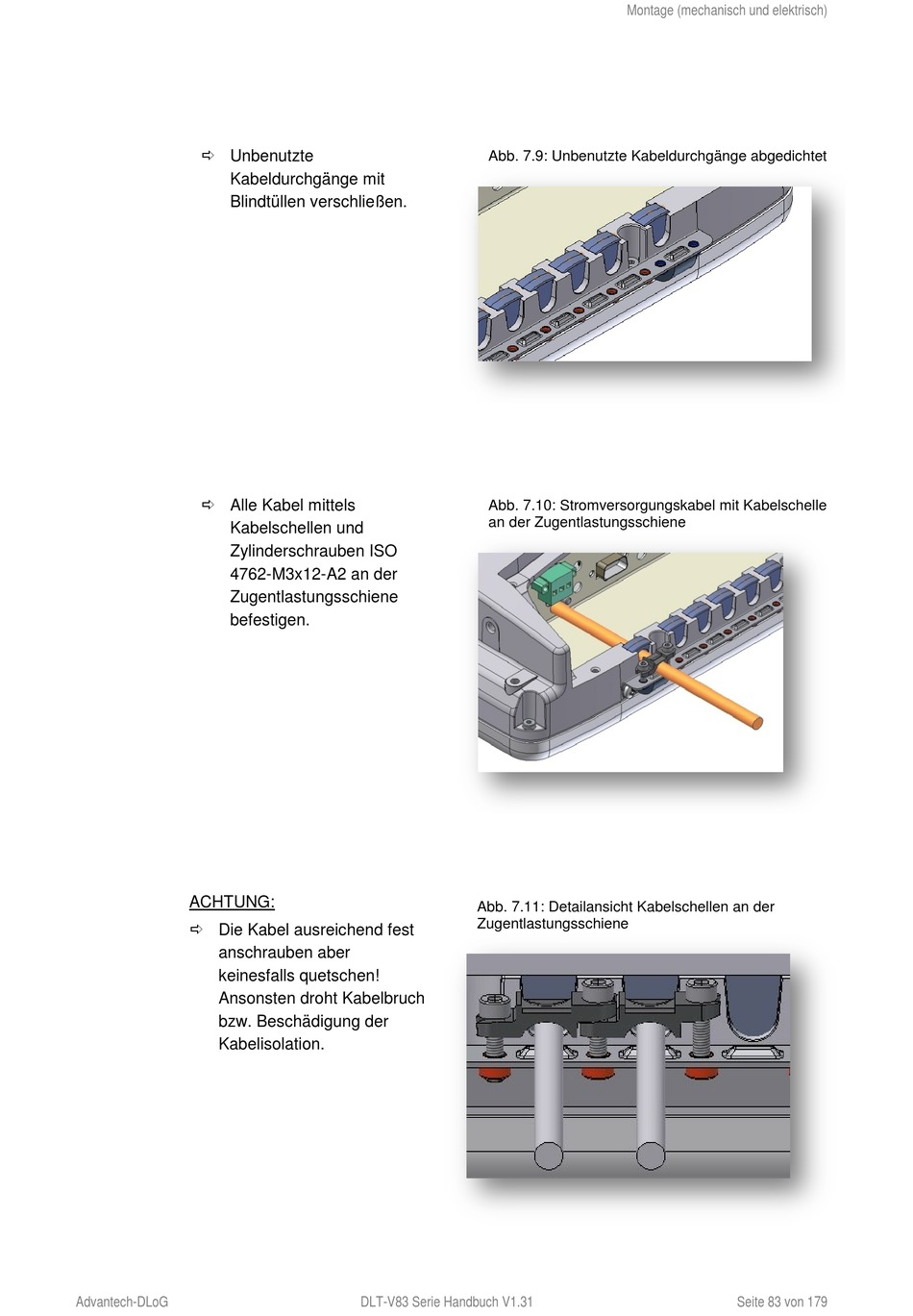

Abb. 7.9: Unbenutzte Kabeldurchgänge abgedichtet
Abb. 7.10: Stromversorgungskabel mit Kabelschelle
an der Zugentlastungsschiene
Abb. 7.11: Detailansicht Kabelschellen an der
Zugentlastungsschiene
DLT-V83 Serie Handbuch V1.31
Montage (mechanisch und elektrisch)
Seite 83 von 179
