Montage (mechanisch und elektrisch)
Weitere Vorgehensweise:
 Passende Kabeltüllen an
allen Kabeln befestigen,
die an den DLT-V83
angeschlossen werden.
 Alle verwendeten Kabel an die Anschlüsse des DLT-V83 anstecken.
 Kabeltüllen samt Kabel in die Durchgänge der Zugentlastungsschiene einfügen.
Tipp zu Kabelverlegung:
Kabel möglichst so verlegen, dass sie einen kleinen Bogen (eine Schlaufe) machen,
das unterstützt die Zugentlastung. So wird verhindert, dass sich die Kabel aus den
Anschlüssen lösen, wenn zu fest daran gezogen wird.
Ausnahme:
Das Stromversorgungskabel ist
relativ starr und wird am besten
gerade verlegt (siehe Bild).
 Alle Kabel möglichst
kreuzungsfrei
nebeneinander legen.
Seite 82 von 179

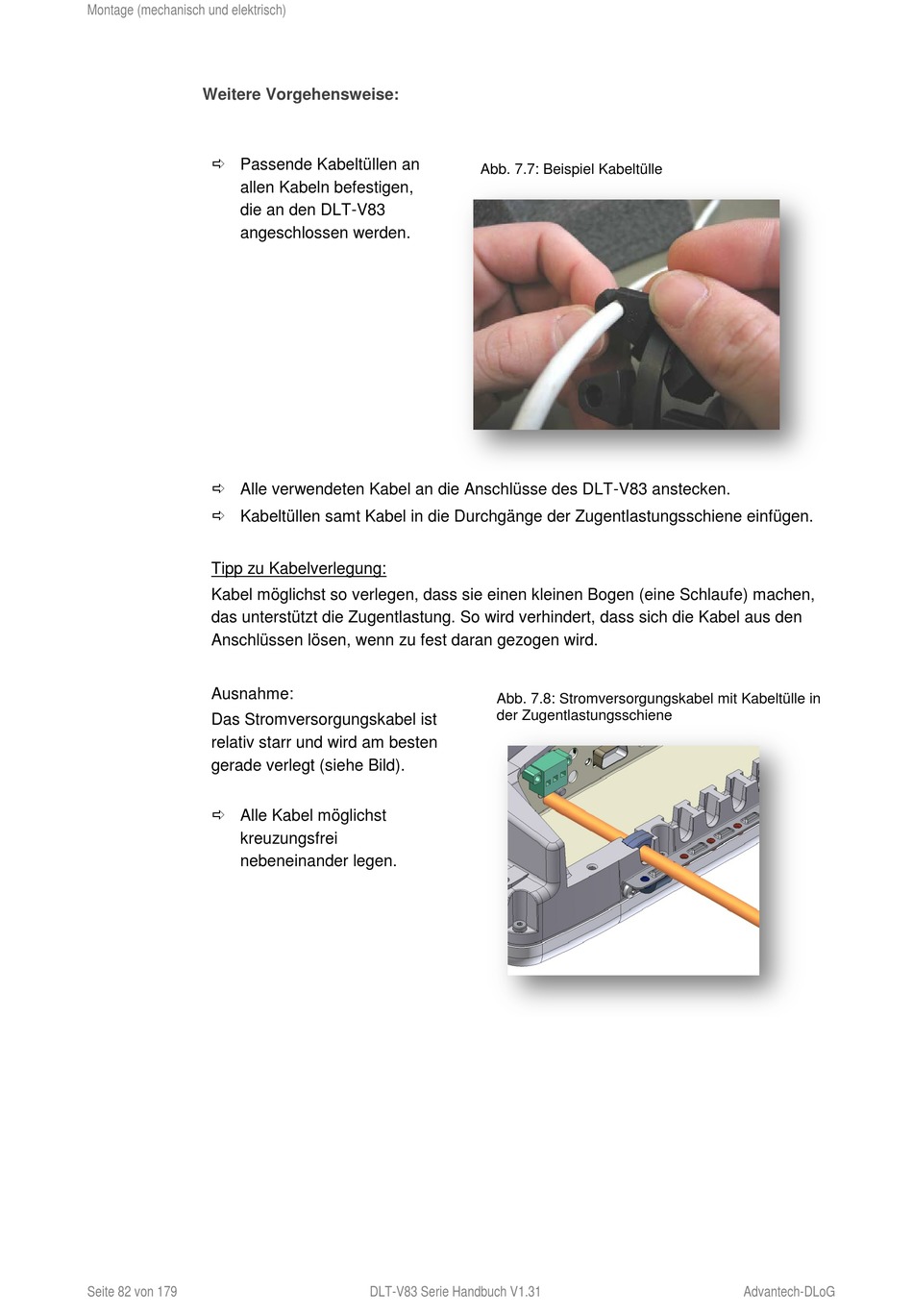

Abb. 7.7: Beispiel Kabeltülle
Abb. 7.8: Stromversorgungskabel mit Kabeltülle in
der Zugentlastungsschiene
DLT-V83 Serie Handbuch V1.31 Advantech-DLoG
