Montage (mechanisch und elektrisch)
7.6.
DC-Geräte an Stromversorgung anschließen
Der DLT-V83 ist mit einem galvanisch getrennten, integrierten Gleichspannungsnetzteil
erhältlich. Der Anschluss erfolgt auf der Geräterückseite über einen Phoenix-Kontakt-
Stecker. Ein Schalter für die Netzspannung ist nicht vorhanden.

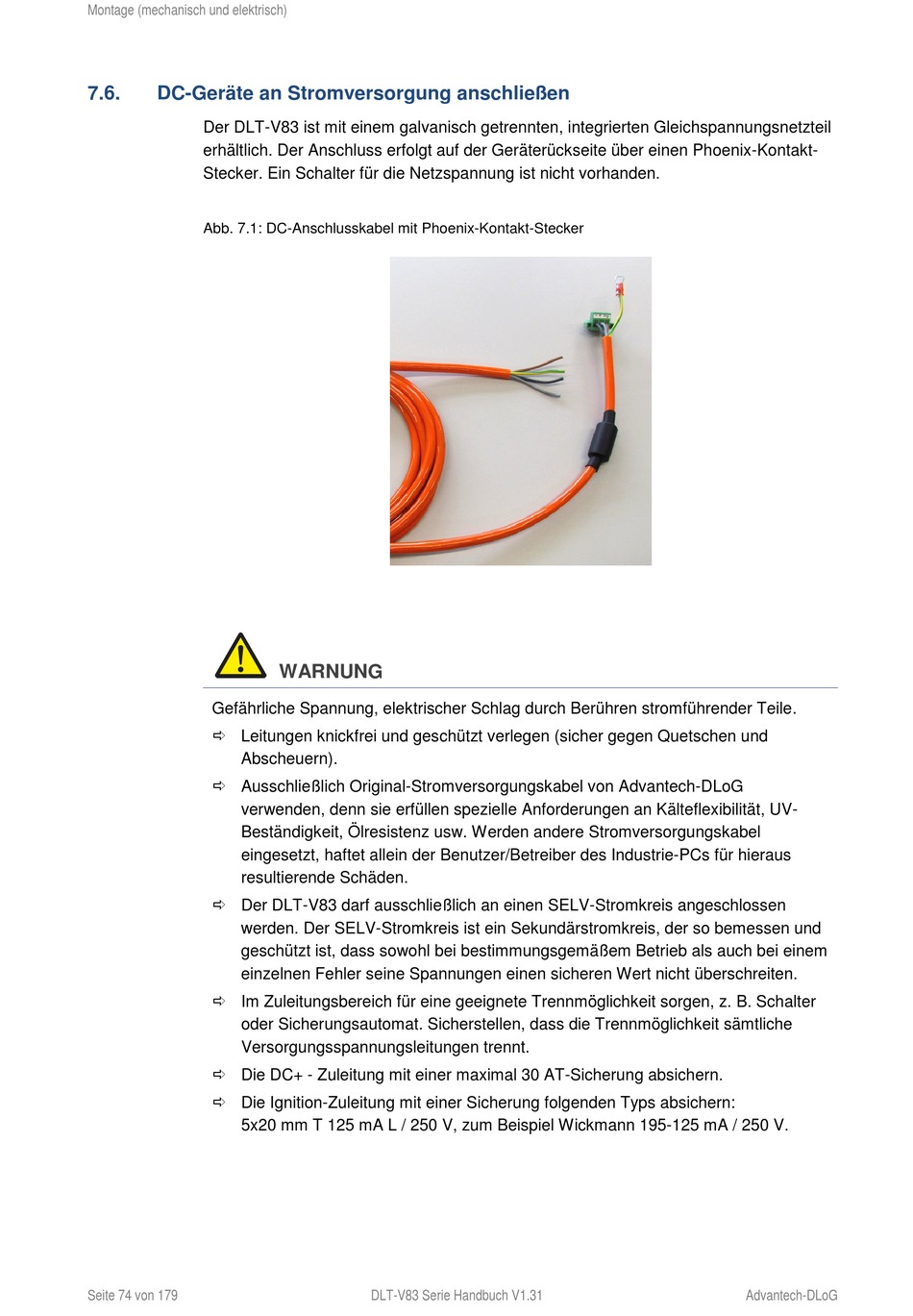

Abb. 7.1: DC-Anschlusskabel mit Phoenix-Kontakt-Stecker
Gefährliche Spannung, elektrischer Schlag durch Berühren stromführender Teile.
Leitungen knickfrei und geschützt verlegen (sicher gegen Quetschen und
Abscheuern).
Ausschließlich Original-Stromversorgungskabel von Advantech-DLoG
verwenden, denn sie erfüllen spezielle Anforderungen an Kälteflexibilität, UV-
Beständigkeit, Ölresistenz usw. Werden andere Stromversorgungskabel
eingesetzt, haftet allein der Benutzer/Betreiber des Industrie-PCs für hieraus
resultierende Schäden.
Der DLT-V83 darf ausschließlich an einen SELV-Stromkreis angeschlossen
werden. Der SELV-Stromkreis ist ein Sekundärstromkreis, der so bemessen und
geschützt ist, dass sowohl bei bestimmungsgemäßem Betrieb als auch bei einem
einzelnen Fehler seine Spannungen einen sicheren Wert nicht überschreiten.
Im Zuleitungsbereich für eine geeignete Trennmöglichkeit sorgen, z. B. Schalter
oder Sicherungsautomat. Sicherstellen, dass die Trennmöglichkeit sämtliche
Versorgungsspannungsleitungen trennt.
Die DC+ - Zuleitung mit einer maximal 30 AT-Sicherung absichern.
Die Ignition-Zuleitung mit einer Sicherung folgenden Typs absichern:
5x20 mm T 125 mA L / 250 V, zum Beispiel Wickmann 195-125 mA / 250 V.
