CAN, Digital I/O und zweite Ethernet (optional)

Als optionales Erweiterungsschnittstellen-Paket steht CAN, Digital In/Out und LAN
Ethernet zur Verfügung.
Rechts unten im Bild die Position dieser Schnittstellen auf dem DLT-V83-Steckerblech:

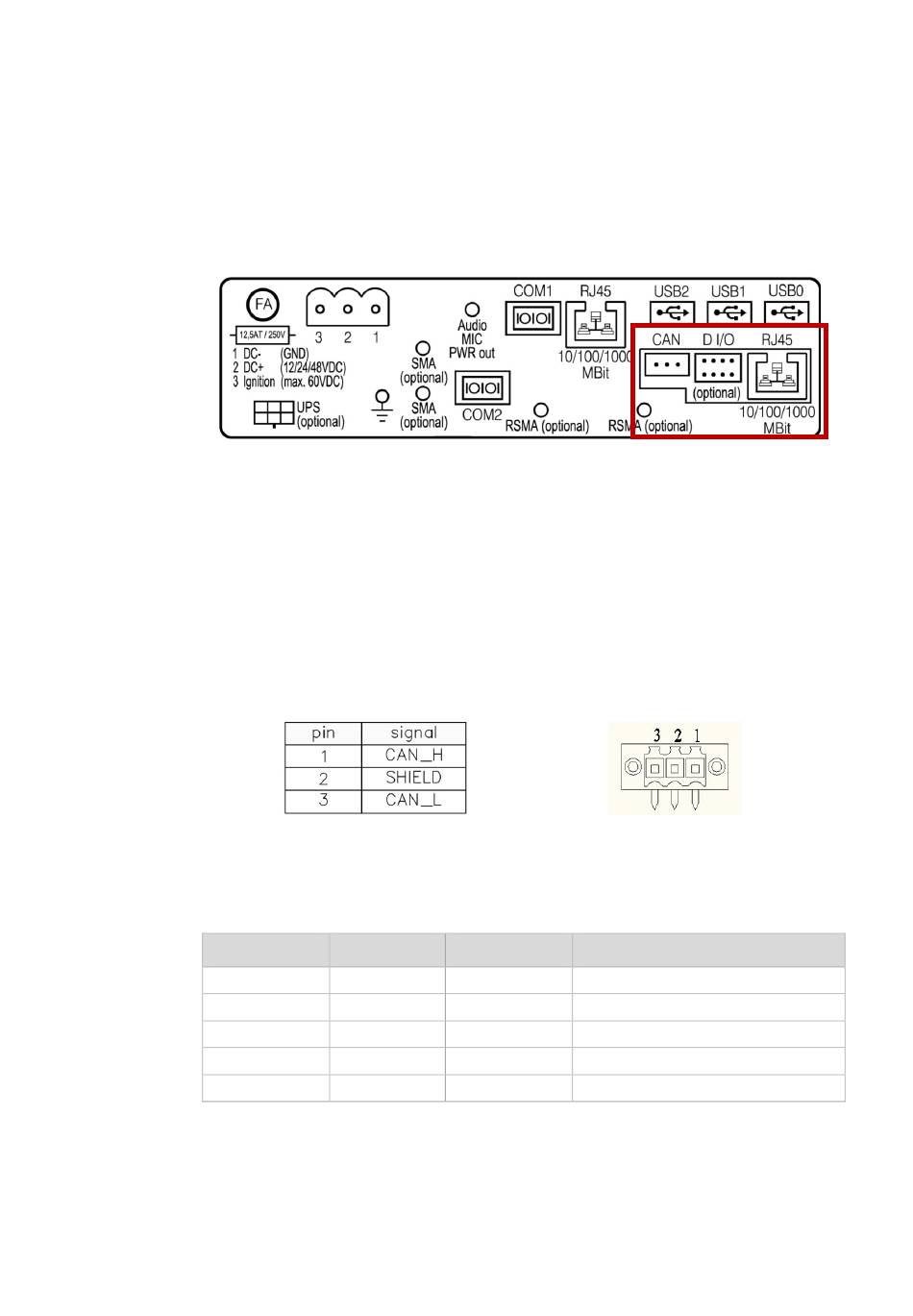

Abb. 11.2: CAN, Digital In/Out und zweite Ethernet Schnittstelle

11.4.1.

CAN-Schnittstelle

Die CAN-Schnittstelle ist galvanisch vom Gesamtsystem getrennt. Ein passender
Treiber ist im Betriebssystem integriert.
Eine API-Beschreibung ist auf Anfrage verfügbar. Wenden Sie sich bei Bedarf an Ihren
Advantech-DLoG Vertriebsbeauftragten.

Abb. 11.3: Pin-Belegung CAN-Schnittstelle

Passende Anschluss-Stecker (Beispiele):
Hersteller
Weidmüller
Weidmüller
Weidmüller
Weidmüller
Weidmüller
Seite 124 von 179
Serie Bestell- Nr.
BL 3.5/180F 1606650000
BL 3.5/180F 1615790000
BL 3.5/180F 1740721001
BL 3.5/180 1597370000
BL 3.5/90 1638790000
DLT-V83 Serie Handbuch V1.31
Beschreibung
BL 3.50/03/180F SN OR BX
BL 3.50/03/180F SN BK BX
BL 3.50/03/180F SN OR BX PRT
BL 3.50/03/180 SN OR BX
BL 3.50/03/90 SN BK BX
Advantech-DLoG
