Montage (mechanisch und elektrisch)
TIPP:
Je nachdem, wie die Kabelschellen gedreht/aufgesetzt werden, befinden sich die
Löcher für die Schrauben links und rechts in unterschiedlicher Höhe (siehe
Detailansicht). Damit hat man die Möglichkeit, zwei nebeneinander liegende
Kabelschellen mit einer Schraube zu befestigen.

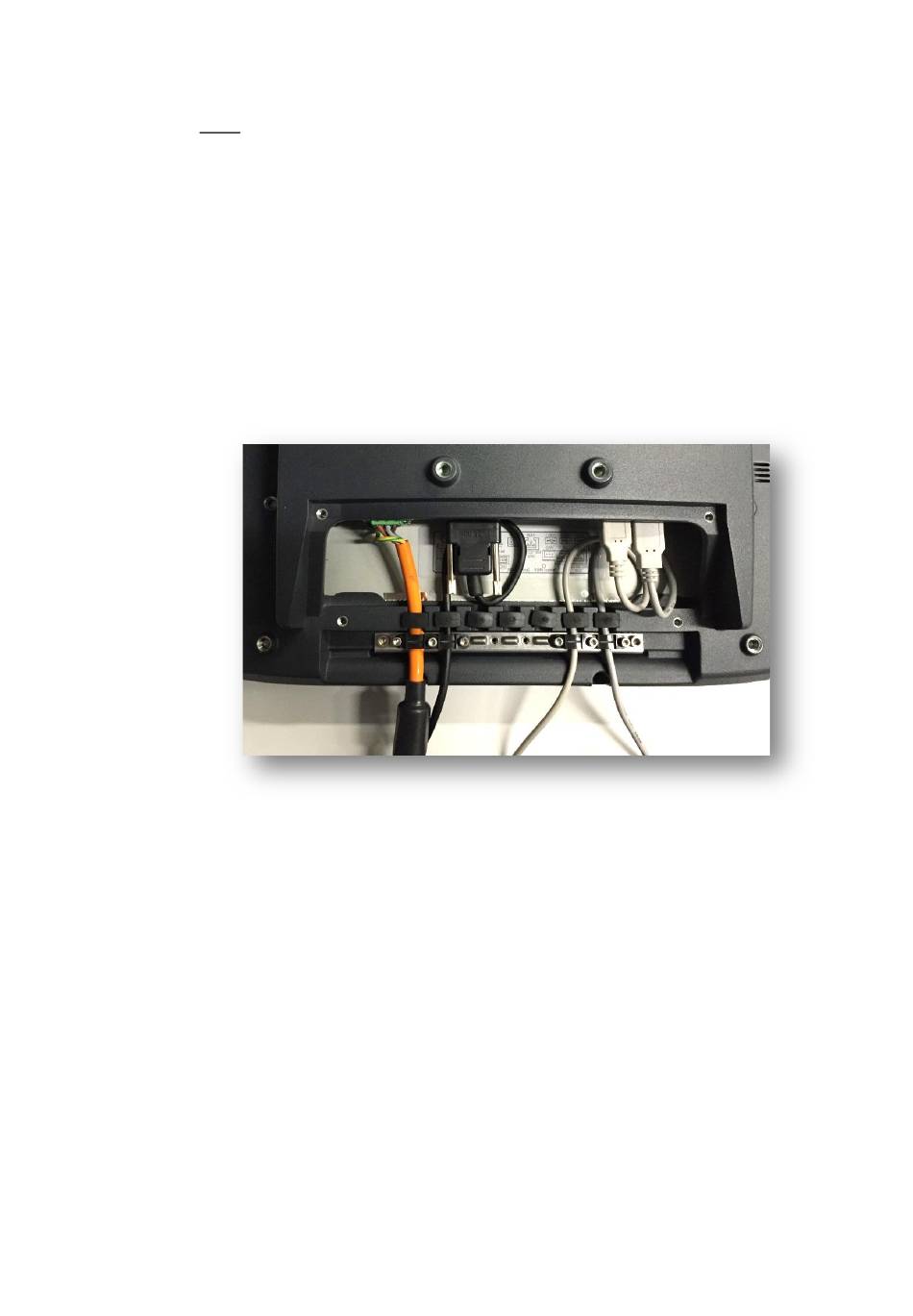

Beispiel Kabel fixiert, Blindtüllen eingesetzt
Abb. 7.12: Kabel fixiert, Blindtüllen eingesetzt
Seite 84 von 179 DLT-V83 Serie Handbuch V1.31 Advantech-DLoG
