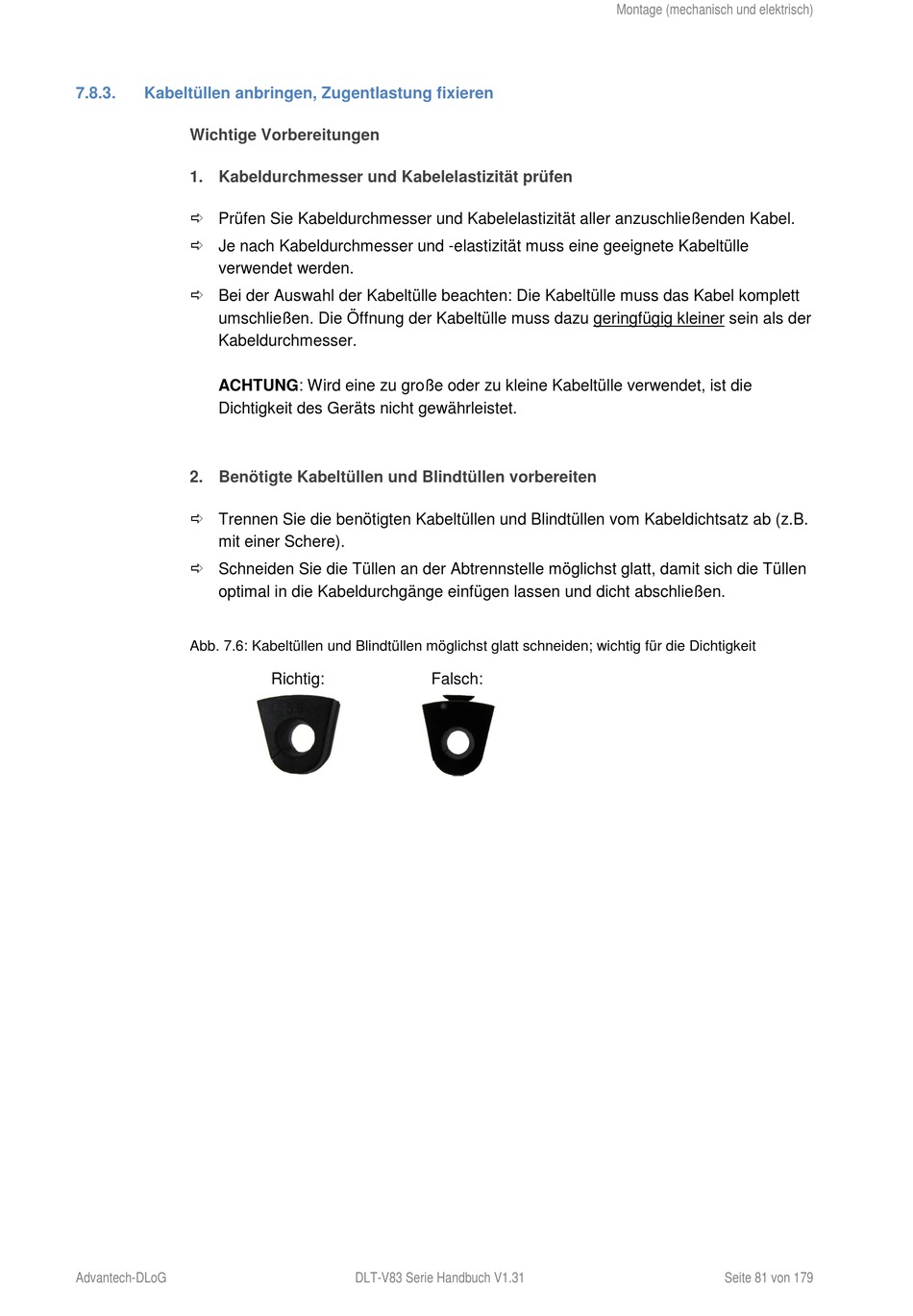

7.8.3. Kabeltüllen anbringen, Zugentlastung fixieren
Wichtige Vorbereitungen
1. Kabeldurchmesser und Kabelelastizität prüfen
 Prüfen Sie Kabeldurchmesser und Kabelelastizität aller anzuschließenden Kabel.
 Je nach Kabeldurchmesser und -elastizität muss eine geeignete Kabeltülle
verwendet werden.
 Bei der Auswahl der Kabeltülle beachten: Die Kabeltülle muss das Kabel komplett
umschließen. Die Öffnung der Kabeltülle muss dazu geringfügig kleiner sein als der
Kabeldurchmesser.
ACHTUNG: Wird eine zu große oder zu kleine Kabeltülle verwendet, ist die
Dichtigkeit des Geräts nicht gewährleistet.
2. Benötigte Kabeltüllen und Blindtüllen vorbereiten
 Trennen Sie die benötigten Kabeltüllen und Blindtüllen vom Kabeldichtsatz ab (z.B.
mit einer Schere).
 Schneiden Sie die Tüllen an der Abtrennstelle möglichst glatt, damit sich die Tüllen
optimal in die Kabeldurchgänge einfügen lassen und dicht abschließen.
Abb. 7.6: Kabeltüllen und Blindtüllen möglichst glatt schneiden; wichtig für die Dichtigkeit
Advantech-DLoG
Richtig: Falsch:
