8.1.3. Anschlüsse, Erweiterungsschnittstellen
Übersicht der Anschlüsse des 12/24/48 VDC Weitbereichsnetzteils:

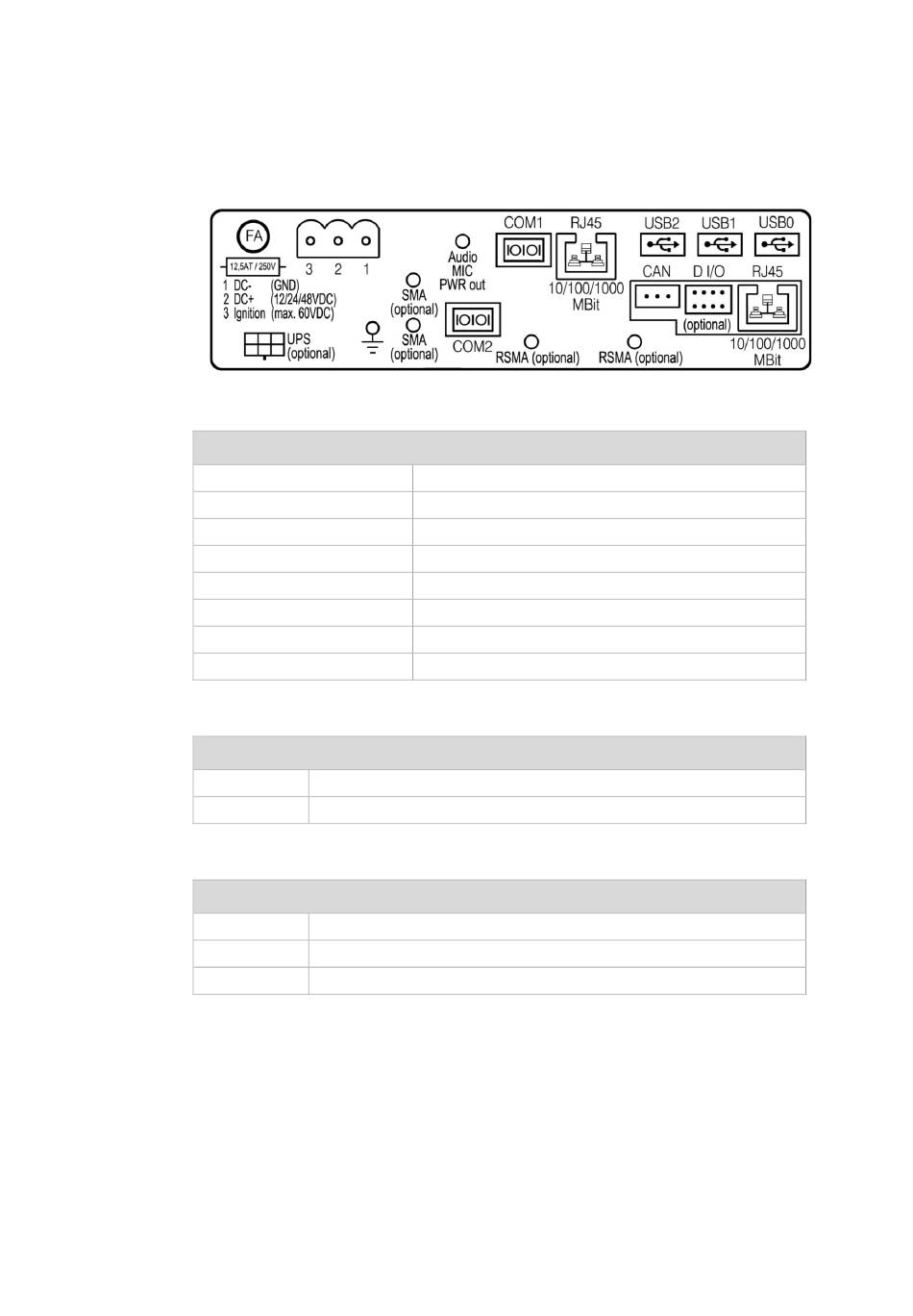

Abb. 8.2: Externe Anschlüsse 12/24/48 VDC-Gerät Detailansicht
Anschlussbelegung (Standard)
Stromversorgung
UPS (optional)
2 x SMA (optional)
Audio MIC PWR out
COM1, COM2
2 x RSMA (optional)
RJ45
USB2, USB1, USB0
Erweiterungsschnittstellen-Paket 1 (optional)
D I/O
RJ45
Erweiterungsschnittstellen-Paket 2 (optional)
CAN
D I/O
RJ45
Advantech-DLoG
12/24/48 VDC nominal
Unterbrechungsfreie Stromversorgung (USV)
WWAN/GPS
Voice Kit
Serielle Schnittstellen
Abgesetzte WLAN Antenne(n)
LAN Ethernet 10/100/1000 MBit/s
USB 2.0 Schnittstellen (HI-SPEED™), bootfähig
Digital In/Out
LAN Ethernet 10/100/1000 MBit/s
CAN-Schnittstelle
Digital In/Out
LAN Ethernet 10/100/1000 MBit/s
