11.4.2.

Digital I/O-Schnittstelle

Die Digital I/O-Schnittstelle ist galvanisch vom Gesamtsystem getrennt. Ein passender
Treiber ist im Betriebssystem integriert. Eine API-Beschreibung sowie eine
Beispielapplikation sind auf Anfrage verfügbar. Wenden Sie sich bei Bedarf an Ihren
Advantech-DLoG Vertriebsbeauftragten.
Pin-Belegung:
Pin
1
2
3
4
5
6
7
8

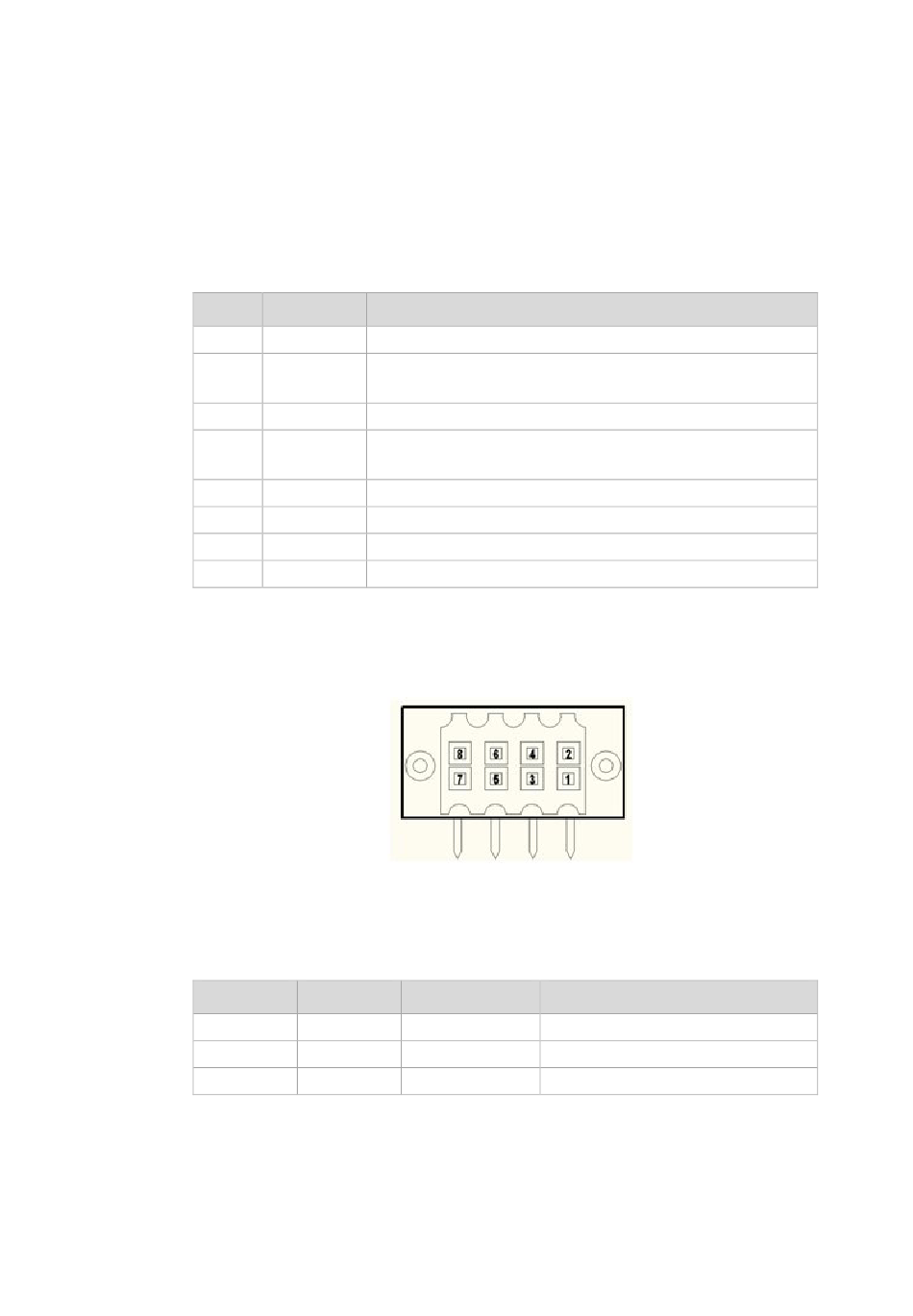

Abb. 11.4: Digital I/O-Schnittstelle Pin-Position

Passende Anschluss-Stecker (Beispiele):
Hersteller
Weidmüller
Weidmüller
Weidmüller
Advantech-DLoG
Signal
DI1+
stellt 12 VDC / max. 8 mA bereit
DI1-
Eingang DI1 -> ansteuerbar bis max. 12 VDC / 100 Hz
Filter integriert
DI2+
stellt 12 VDC / max. 8 mA bereit
DI2-
Eingang DI1 -> ansteuerbar bis max. 12 VDC / 100 Hz
Filter integriert
DIO_GND
GND Potential für Digital I/O Anwendung
DO1
Output 1: liefert 12 VDC / 20 mA
DO2
Output 1: liefert 12 VDC / 20 mA
DO3
Output 1: liefert 12 VDC / 20 mA
Serie
Bestell- Nr.
B2L 3.50F
1748180000
B2L 3.50
1847530000
B2L 3.50
1024270000
DLT-V83 Serie Handbuch V1.31
Serielle Schnittstellen
Beschreibung
B2L 3.50/08/180F SN BK BX
B2L 3.50/08/180 SN OR BX PRT
B2L 3.50/08/180 SN BK BX PRT
Seite 125 von 179
