Netzteile, Anschlussbelegung, Stromversorgung
8.2.
Integriertes AC-Netzteil
Ein optionales, integriertes AC-Netzteil ist ausschließlich für die 15" Gerätevariante
DLT-V8315 verfügbar.
Der Anschluss des AC-Netzteils erfolgt auf der Geräte-Unterseite über einen
gewinkelten Kaltgerätestecker.
Ein Schalter für die Netzspannung ist nicht vorhanden.
8.2.1.
Wechselspannungs-Versorgungsanschluss (Kaltgerätestecker)
Ausführung: Kaltgerätestecker nach IEC 320, 3pol.
Ansicht auf den Steckverbinder von außen:

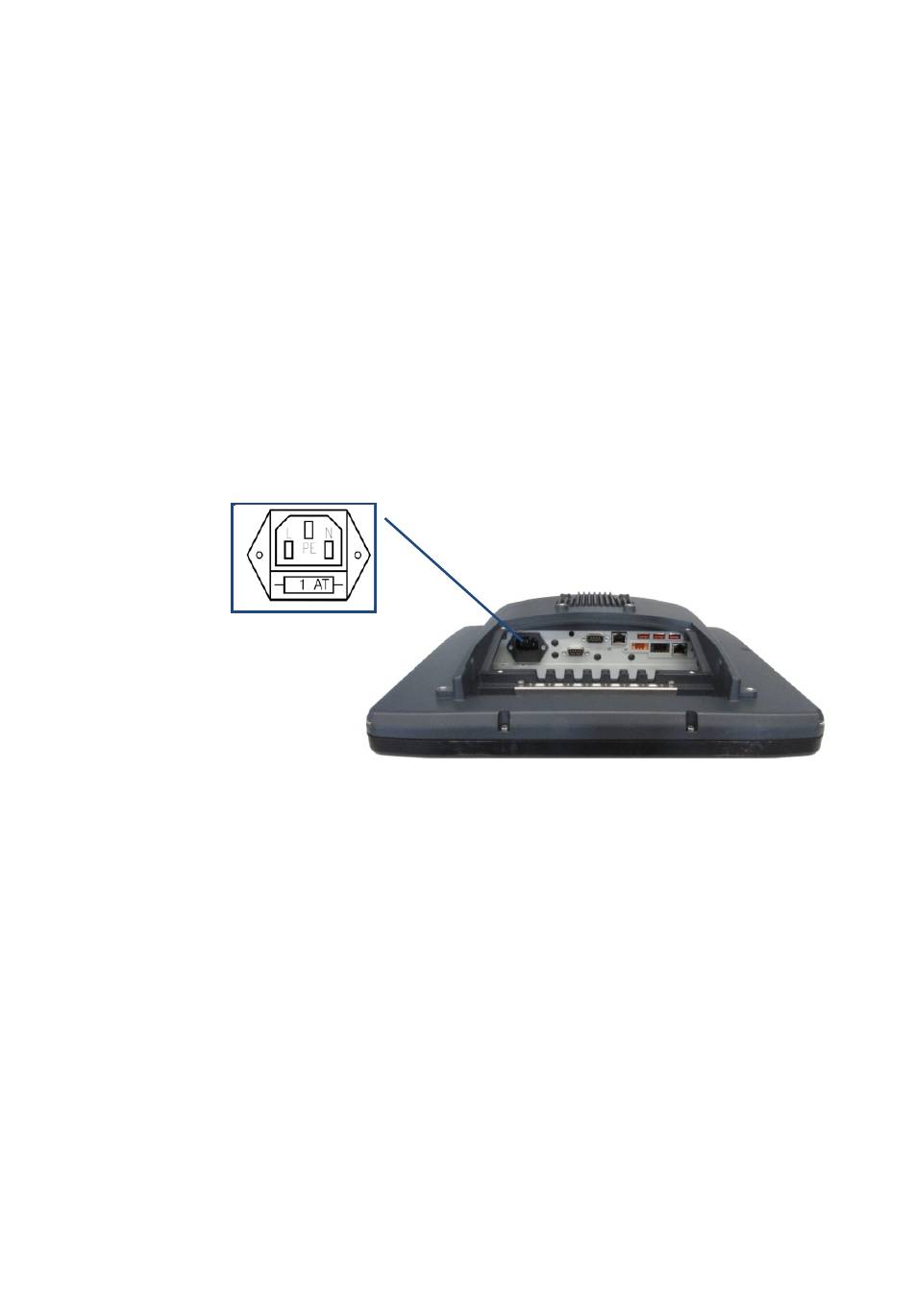

Abb. 8.5: Wechselspannungs-Steckverbinder mit Detailansicht
Seite 94 von 179
DLT-V83 Serie Handbuch V1.31
