Netzwerk-Adapter 2, Ethernet (10/100/1000)

Der DLT-V83 verfügt über einen optionalen Netzwerk-Adapter mit 10/100/1000 Mbit pro
Sekunde. Dieser Adapter ist über die Unterseite des Geräts zugänglich und bietet eine
RJ45-Anschlussbuchse.
Als Statusanzeige sind in der RJ45-Anschlussbuchse zwei LEDs integriert, die
folgendermaßen belegt sind:

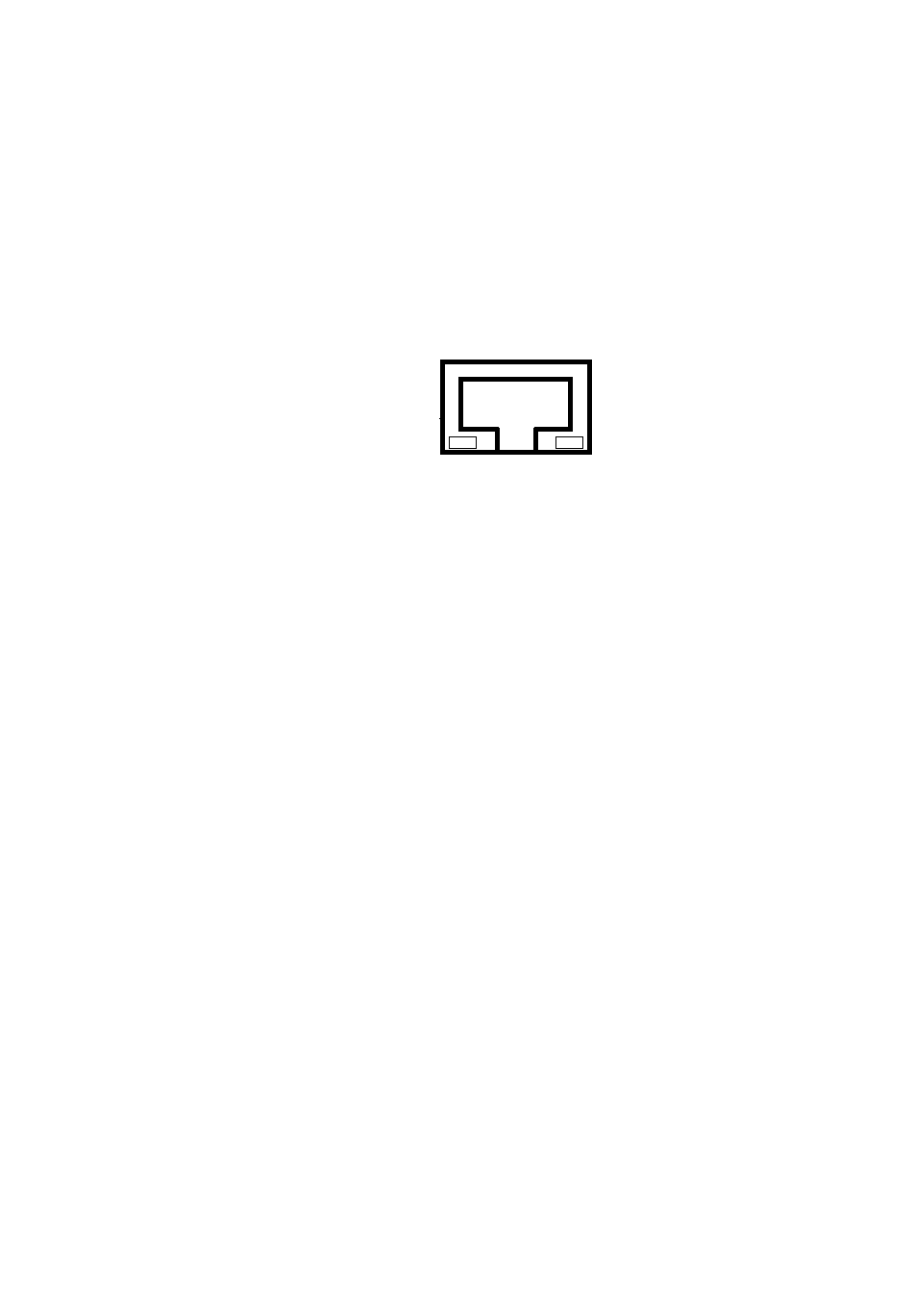

Abb. 11.5: Optionale RJ45-Netzwerkbuchse des DLT-V83

Linke LED (grün)
LED aus: keine Verbindung
oder 10/100 MBit
LED an: Verbindung mit 1000 MBit
LED blinkend: Aktivität 1000 MBit
Seite 126 von 179 DLT-V83 Serie Handbuch V1.31
Rechte LED (orange):
LED aus: : keine Verbindung
oder 1000 MBit
LED an: Verbindung mit 10 oder
100 MBit
LED blinkend: Aktivität 10 /100 MBit
