8
KRAFTSTOFF/EINSPRITZANLANGE
164
165
166
167
- 74 -

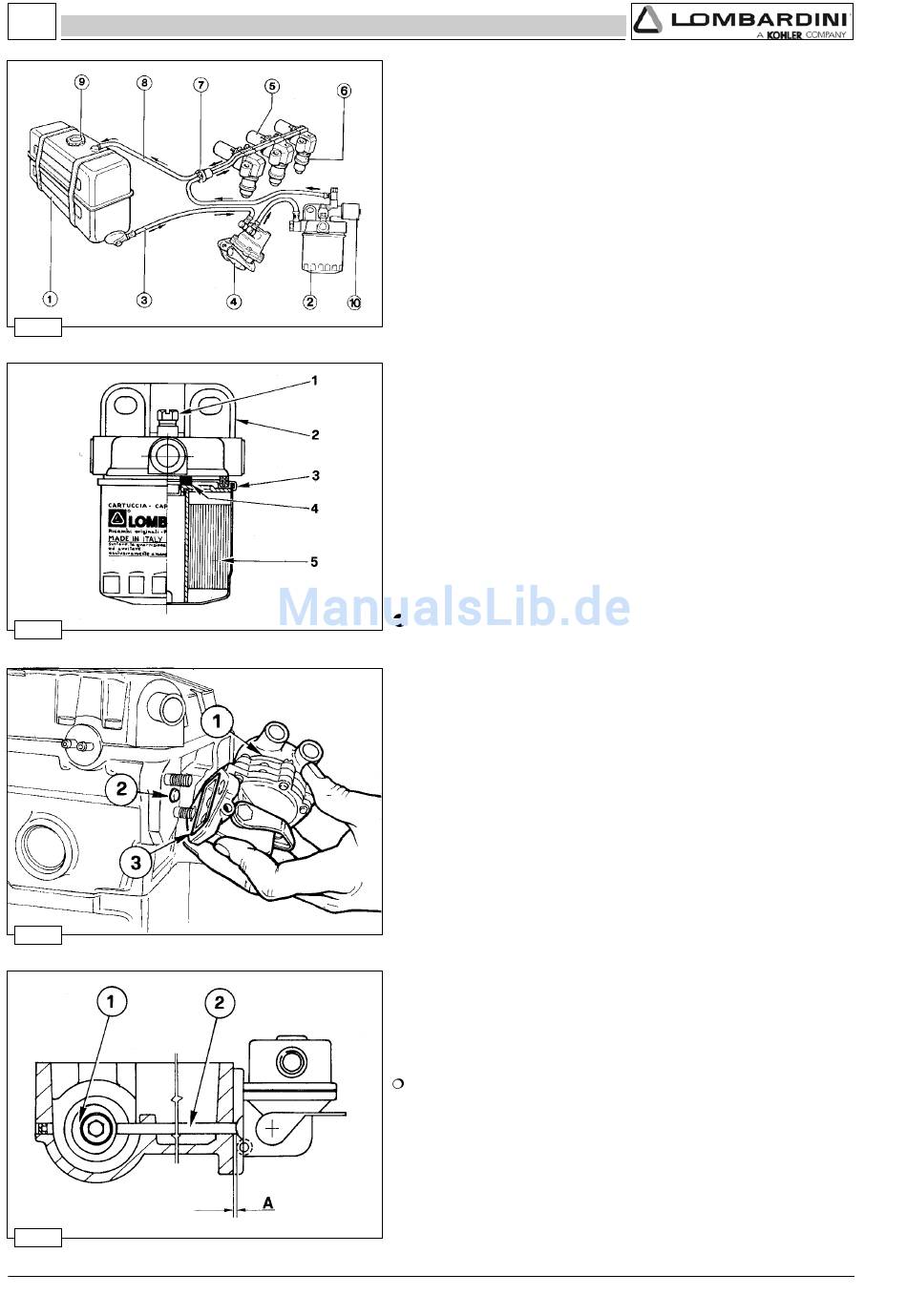

Kraftstoff-Einspritzanlage

Einzelteile: 1 Tank

2 Kraftstofffilter

3 Kraftstoffschlauch
4 Kraftstoffförderpumpe
5 Einspritzpumpe
6 Einspritzdüse
7 Dichtung im Ventildeckel
8 Kraftstoffrücklaufleitung
9 Tankdeckel
10 Motorstop mittels Magnetventil
Hinweis: Der Tank kompl. mit Filter ist kein Bestandteil des
Standardmotors.
Kraftstofffilter
Einzelteile: 1 Entlüftungsschraube
2 Halterung
3 Filterpatrone
4 Dichtung
5 Filterelement
Eigenschaften der Filterpatrone:
Filterpapier: ........................ PF 905
Filterfläche: ......................... 2400 cm
Filterungsgrad: ................... 2÷3 µ µ µ µ µ m
Max. Arbeitsdruck: .............. 4 bar
Wartung siehe Seite 24.
Kraftstoffförderpumpe
Einzelteile:
1 Kraftstoffförde pumpe
2 Stößel
3 O-Ring
Die Förderpumpe ist eine Membranpumpe, die von einem Exzenter
der Nockenwelle mittels Stößel angetrieben wird.
Weiterhin besteht die Möglichkeit der Handbedienung.
Eigenschaften: Bei 1500 min
75 l/h, der Selbstregeldruck beträgt 0,55÷0,65 bar.
Überstand des Stößels (Förderpumpe)
Der Stößel 2 hat einen Überstand A von 1,66÷2,18 mm.
Dieses Maß ist zu kontrollieren, wenn der Stößel 1 im unteren
Totpunkt steht.
Die beiden Befestigungsmuttern der Kraftstoffpumpe mit 24 Nm
anziehen.
Die Länge des Stößels prüfen. Wenn die Länge nicht stimmt, den
Stößel ersetzen.
Neumaß = 153,15÷153,35 mm.
Werkstatt-Handbuch FOCS_cod. 1.5302.353_7° ed_ rev. 06
2
-1 des Exzenters ist die Fördermenge
