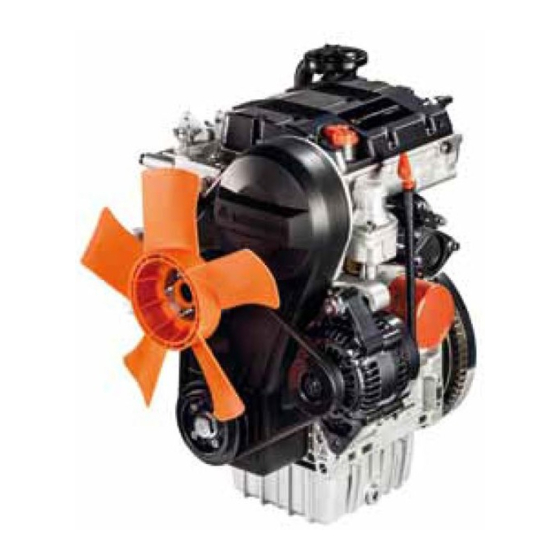

Lombardini LDW502 Wartungshandbuch
  1. Anleitungen
  2. Marken
  3. Lombardini Anleitungen
  4. Motoren
  5. LDW 502
  6. Wartungshandbuch

Lombardini LDW502 Wartungshandbuch

Vorschau ausblenden Andere Handbücher für LDW502:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
code 1.5302.875
WARTUNGSHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lombardini LDW502

Inhaltszusammenfassung für Lombardini LDW502

  • Seite 1 code 1.5302.875 WARTUNGSHANDBUCH...
  • Seite 2 1° Copyright 2005 - Lombardini. Die Wiedergabe, auch nur teilweise, dieses Dokuments ist ohne schriftliche Genehmigung des Herstellers verboten. Dieser ist einer Politik der ständigen Verbesserung verpflichtet und hält sich das Recht vor, das Dokument ohne Vorwarnung zu ändern, soweit dies kein Risiko für die Sicherheit darstellt. Die Texte können ganz oder teilweise wiedergegeben werden, wenn der Autor genannt wird. Autor der Texte und des graphischen Teils: IDM Esperti in Comunicazione Tecnica –...

  • Seite 3: Inhaltsverzeichnis

    ALLGEMEINE INFORMATIONEN UND AUSBAU VON BAUGRUPPEN INFORMATIONEN FÜR DIE SICHERHEIT EMPFEHLUNGEN FÜR DEN AUSBAU VON ZWECK DES HANDBUCHES ........5 BAUGRUPPEN ............29 ART DES NACHSCHLAGENS IM HANDBUCH ..5 AUSBAU DES ANSAUGKRÜMMERS UND DES HERSTELLER- UND MOTORDATEN ......5 AUSPUFFS ...............
  • Seite 4 6.3.3 Kontrolle und Ersatz der Nockenwelle ...... 49 7.9.2 Einbau des Ansaugkrümmers ........80 6.3.4 Kontrolle und Ersatz des Stößelschafts der ERSATZ VON TEILEN Kraftstoffpumpe ............50 6.3.5 Kontrolle und Überholung der Ventile......51 EMPFEHLUNGEN FÜR DEN ERSATZ VON 6.3.6 Einstellen des Spiels der Ventile/Kipphebel ....52 TEILEN ..............

  • Seite 5: Allgemeine Informationen Und Informationen Für Die Sicherheit

    Unternehmens LOMBARDINI, die mit der Ausführung Spezifikationen hinzuweisen, wurden Symbole von Ein- und Ausbau, Überholungen, Austausch...

  • Seite 6: Glossar Und Fachbegriffe

    - Kolben Nummer eins: erster Kolben mit “Ansicht Motor Schwungradseite”. GARANTIEBESTIMMUNGEN Für jeden Motor erläßt der Hersteller LOMBARDINI ein Garantiezertifikat mit allen allgemeinen Bedingungen, auf die man sich berufen kann. ALLGEMEINE SICHERHEITSVORSCHRIFTEN Bei der Entwicklung und Herstellung hat der Hersteller Das Personal, das während des ganzen Lebens des...

  • Seite 7: Sicherheit Im Hinblick Auf Den Umweltschutz

    ALLGEMEINE INFORMATIONEN UND INFORMATIONEN FÜR DIE SICHERHEIT Es sind die vom Hersteller empfohlenen Öle und Fette Störungen auftreten. Dies gilt insbesondere dann, zu verwenden. Öle von unterschiedlichen Marken wenn verdächtige Vibrationen festgestellt werden. oder mit verschiedenen Eigenschaften dürfen nicht Der Motor wurde entwickelt und hergestellt, um alle vermischt werden.
  • Seite 8 .................................... Anmerkungen: ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ - 8 - Wartungshandbuch LDW 502 automotive _ cod.

  • Seite 9: Technische Informationen

    TECHNISCHE INFORMATIONEN ALLGEMEINE BESCHREIBUNG DES MOTORS Hauptbestandteile A) Zylinderkopf L) Generator B) Motorblock M) Ölfilter C) Kurbelgehäuse N) Auspuffkrümmer D) Ventilsteuerung P) Anlasser E) Schwungrad und Kurbelwelle Q) Nockenwelle F) Luftansaugung R) Kühlmittelpumpe G) Lüfterrad S) Kraftstoffförderpumpe H) Unterdruckventil T) Ölpumpe Wartungshandbuch LDW 502 automotive _ cod.

  • Seite 10: Technische Daten

    TECHNISCHE INFORMATIONEN TECHNISCHE DATEN ABMESSUNGEN (mm) (1) Mit Sauglüftern (2) Mit Drucklüfter ALLGEMEINES Diesel viertakt Betriebszyklus Anzahl der Zylinder n° Bohrung pro Hub 72x62 Hubraum Verdichtungsverhältnis 22,8:1 Ansaugung Trockenluftfilter µm Filtergrad 13÷14 Filterfläche 4470 Kühlung Mit Wasser Drehung der Kurbelwelle Im Uhrzeigersinn (Ansicht Steuerseite) Zündungsabfolge Steuerung...
  • Seite 11 TECHNISCHE INFORMATIONEN VERBRAUCH BEI MAXIMALER LEISTUNG g/kWh Spezifischer Kraftstoffverbrauch Spezifischer Ölverbrauch Kg/h 0,007 KRAFTSTOFFVERSORGUNGSKREISLAUF Art der Versorgung Indirekte Einspritzung Kraftstofftyp Dieselkraftstoff für Kraftfahrzeuge Kraftstoffversorgung Elektrische Pumpe oder Membranpumpe Kraftstofffilter Eingeschraubt oder in Reihe “fispino” Filterpapier PF905 Filterfläche 2400 µ Filterstufe (elektrische Pumpen / Membranpumpen) 2÷3 Maximaler Betriebsdruck SCHMIERÖLKREISLAUF...

  • Seite 12: Leistungsdiagramme

    TECHNISCHE INFORMATIONEN LEISTUNGSDIAGRAMME Kennkurven 80/1269/CEE - 95/1/CE (3.000 UpM) Legende ANM = Diagramm für Leistung ANM = Diagramm für Drehmoment C= Spezifischer Verbrauch Kennkurven 80/1269/CEE - 95/1/CE (3.600 UpM) - 12 - Wartungshandbuch LDW 502 automotive _ cod. ED0053028750 - 1° ed_rev. 00...

  • Seite 13: Diagramme Leistungskurven Für Generator

    TECHNISCHE INFORMATIONEN DIAGRAMME LEISTUNGSKURVEN FÜR GENERATOR Diagramm Leistungskurve externer Generator Die Ermittlung wurde nach der thermischen Stabilisierung bei 25°C und einer konstanten Spannung von 13,5V ausgeführt. * Um die Motordrehzahl festzustellen, muss das Antriebsverhältnis der Riemenscheiben geprüft werden. Diagramm Leistungskurve interner Generator Die Ermittlung wurde nach der thermischen Stabilisierung bei 20°C und einer konstanten Spannung von 12,5V ausgeführt.

  • Seite 14: Schmiermittel

    TECHNISCHE INFORMATIONEN SCHMIERMITTEL 2.5.1 Klassifizierung SAE Bei der Klassifizierung SAE werden die Öle auf der Grundlage ihrer Viskosität bewertet. Andere qualitative Eigenschaften werden nicht SAE 10W* berücksichtigt. SAE 20W* Die erste Zahl bezieht sich auf die Viskosität SAE 30* im kalten Zustand für den Einsatz in der kalten SAE 40* Jahreszeit (Symbol W = Winter ), während SAE 10W-30**...

  • Seite 15: Funktionsprinzip Des Schmierkreises

    TECHNISCHE INFORMATIONEN FUNKTIONSPRINZIP DES SCHMIERKREISES Ref. Beschreibung Öldruckschalter Kippehebel-Federwelle Pleuelfußzapfen Ölfiltereinsatz Hauptlagerzapfen Ölablassschraube Ölmessstab Entlüftung Öleinfüllstopfen Nockenwelle Öldruckregelventil Ölpumpe Kurbelwelle Ölansaugfilter FUNKTIONSPRINZIP DES KÜHLKREISES Rif. Beschreibung Füllstopfen Kühlmittel Ausgleichsbehälter Thermostatventil Zylinderblock Thermostat Kontrolllampe Temperatur Kühlmittel Umwälzpumpe Lüfterrad Kühler Wartungshandbuch LDW 502 automotive _ cod. ED0053028750 - 1° ed_rev. 00 - 15 -...

  • Seite 16: Funktionsprinzip Der Einspritzdüsenversorgung

    TECHNISCHE INFORMATIONEN FUNKTIONSPRINZIP DER EINSPRITZDÜSENVERSORGUNG Mit mechanischer Kraftstoffförderpumpe Ref. Beschreibung Tank Kraftstofffilter Versorgungsleitung Kraftstoffförderpumpe Einspritzpumpe Einspritzdüse Rohrleitung Rücklaufschlauch Deckel Elektroventil Mit elektrischer Kraftstoffförderpumpe Ref. Beschreibung Tank Kraftstofffilter Versorgungsleitung Elektrische Kraftstoffförderpumpe Einspritzpumpe Einspritzdüse Rohrleitung Rücklaufschlauch Deckel - 16 - Wartungshandbuch LDW 502 automotive _ cod. ED0053028750 - 1° ed_rev. 00...

  • Seite 17: Schaltplan

    TECHNISCHE INFORMATIONEN SCHALTPLAN Mit externem Generator Version mit elektrischer Pumpe Ref. Ref. Beschreibung Beschreibung Generator 40A Thermostat Kontrolllampe Kühlmitteltemperatur Anlasser Kontrolllampe Motoröldruck Batterie (Empfehlung: 44Ah-210A-DIN) Öldruckschalter Vorglühkerzen Kontrolllampe Batterieladung Kühlmitteltemperatursensor Thermometer Kühlmittel Vorglühsteuerung Kühlmitteltemperatursensor Zündschloss Kontrolllampe Kraftstoffstand Sicherungen 50A Kraftstoffstandanzeige 5A-Sicherung Relais (normal geschlossen um drei Sekunden Elektrostop-Vorrichtung oder elektrische...
  • Seite 18 TECHNISCHE INFORMATIONEN Mit internem Generator Version mit elektrischer Pumpe Rif. Beschreibung Rif. Beschreibung Generator 40A Thermostat Kontrolllampe Kühlmitteltemperatur Anlasser Kontrolllampe Motoröldruck Batterie (Empfehlung: 44Ah-210A-DIN) Öldruckschalter Vorglühkerzen Kontrolllampe Batterieladung Kühlmitteltemperatursensor Spannungsregler Vorglühsteuerung Thermometer Kühlmittel Zündschloss Kühlmitteltemperatursensor Sicherungen 50A Kontrolllampe Kraftstoffstand 5A-Sicherung Kraftstoffstandanzeige Elektrostop-Vorrichtung oder elektrische Kondensator 25 V - 10.000 µF...

  • Seite 19: Instrumente Und Spezialwerkzeuge Für Die Wartung

    TECHNISCHE INFORMATIONEN 2.10 INSTRUMENTE UND SPEZIALWERKZEUGE FÜR DIE WARTUNG Seriennummer Beschreibung Seriennummer Beschreibung Werkzeug zum Absenken des Ventils, um Abgleichungsinstrument die Kontrolle des statischen Förderbeginns Einspritzpumpenleistung auszuführen Werkzeug für die Kontrolle des statischen Förderbeginns und die Einstellung der Abzieher Vorverbrennungskammer Einspritzdüse Schlüssel für Befestigungsring Werkzeug für die Blockierung der Kurbelwelle...
  • Seite 20 TECHNISCHE INFORMATIONEN Anzugsmomente der Standardschrauben (feingängig) Widerstandsklasse (R) 10.9 12.9 Qualität/ Abmessungen R>1200N/mm R>400N/mm R>500N/mm R>600N/mm R>800N/mm R>1000N/mm Durchmesser M 8x1 M 10x1 M 10x1,25 M 12x1,25 M 12x1,5 M 14x1,5 M 16x1,5 M 18x1,5 M 18x2 M 20x1,5 M 20x2 1050 M 22x1,5 1100...

  • Seite 21: Tabelle Dichtmittel

    TECHNISCHE INFORMATIONEN 2.12 TABELLE DICHTMITTEL Anwendungsbereich Dichtmittel Anschluss Kraftstoffrohr Loctite 638 Anschluss Ölfiltereinsatz (M20 x 1,5) Loctite 601 Lagerschrauben Nockenwelle (M6) Loctite 270 Stiftschraube Führungsrolle des Riemenspanners (M10) Loctite 601 Zylinderkopfdeckel (ø 18) Loctite 510 Zylinderkopfdeckel und Motorblock (ø 30) Loctite 510 2.13 ZUSAMMENFASSENDE TABELLE FÜR DIE MOTORWARTUNG Nach den...
  • Seite 22 TECHNISCHE INFORMATIONEN Anmerkungen: ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 22 - Wartungshandbuch LDW 502 automotive _ cod.

  • Seite 23: Informationen Über Fehler

    INFORMATIONEN ÜBER FEHLER FEHLERSUCHE Nachstehende Informationen sollen bei der Identifizierung und Behebung eventueller Fehler und Fehlfunktionen helfen, welche beim Betrieb auftreten könnten. Mögliche ursache Betriebsstörungen Verstopfte Kraftstoffleitungen Kraftstofffilter verstopft Luft oder Wasser im Kraftstoffkreislauf Entlüftungsöffnung im Tankverschluss verschlossen Kraftstoffpumpe defekt Einspritzdüse blockiert Druckventil der Einspritzpumpe blockiert Einspritzdüse falsch eingestellt...
  • Seite 24 INFORMATIONEN ÜBER FEHLER Anmerkungen: ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

  • Seite 25: Lagerung Und Aufbewahrung Des Motors

    LAGERUNG UND AUFBEWAHRUNG DES MOTORS TRANSPORT UND HUB - Den Motor mit einer Hubvorrichtung (Kipphebel) mit geeigneter Tragfähigkeit verankern. - Die Hubvorrichtung an den in der Abbildung gezeigten Anschlagstellen verankern. - Vo r d e n A n h e b e n d e s M o t o r s d i e Schwerpunktposition der Last kontrollieren.

  • Seite 26: Schutzbehandlung

    LAGERUNG UND AUFBEWAHRUNG DES MOTORS SCHUTZBEHANDLUNG 14- Alle Öffnungen verschließen, damit keine Den Stand des Kühlmittels und des Motoröls kontrollieren. Fremdkörper eindringen können. Den Motor starten und 15 Minuten lang unbelastet 15- Alle Außenteile des Motors sorgfältig mit und bei Leerlaufdrehzahl laufen lassen. geeigneten Produkten reinigen.

  • Seite 27: Inbetriebnahme Des Motors(Installiert)

    LAGERUNG UND AUFBEWAHRUNG DES MOTORS INBETRIEBNAHME DES MOTORS (INSTALLIERT) Vor der Inbetriebnahme des Motors nach einem längeren Wichtig Stillstand müssen einige Arbeiten durchgeführt werden, um die maximale Effizienz des Motors zu gewährleisten. Auch im Falle des Stillstandes verlieren einige Bauteile des Motors und die Schmiermittel 1 - Die außen angebrachte Schutzschicht mit Hilfe eines im Laufe der Zeit ihre Wirkung.
  • Seite 28 LAGERUNG UND AUFBEWAHRUNG DES MOTORS Anmerkungen: ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

  • Seite 29: Ausbau Von Baugruppen

    AUSBAU VON BAUGRUPPEN EMPFEHLUNGEN FÜR DEN AUSBAU VON BAUGRUPPEN - Die Informationen sind in Reihenfolge aufgeführt und Wichtig folgen einer Arbeits- und Zeitlogik. Die Eingriffsmethoden wurden von den Technikern des Herstellers gewählt, Um die speziellen Argumente finden zu können, getestet und genehmigt. die Sie interessieren, beziehen Sie sich bitte auf das Sachregister.

  • Seite 30: Ausbau Des Auspuffkrümmers

    AUSBAU VON BAUGRUPPEN 5.2.2 Ausbau des Auspuffkrümmers 1 - Den Ölmessstab (H) ausbauen. 2 - Den Auspuffkrümmer (L) ausbauen. 3 - Die Dichtungen (M) entfernen. 4 - Alle Öffnungen und Leitungen ver- schließen, damit keine Fremdkörper eindringen können. AUSBAU LÜFTERRADANTRIEB 1 - Das Lüfterrad ausbauen (A).

  • Seite 31: Ausbau Des Lüfterradriemens (Mit Externem Generator)

    AUSBAU VON BAUGRUPPEN 5.3.1 Ausbau des Lüfterradriemens (mit externem Generator) 1 - Die Muttern lockern (B - B1). 2 - Den Generator manuell bewegen, (C) um den Riemen zu lockern (D). 3 - Den Riemen (D) ausbauen. 4 - Die Nabe (E) und die Flansch ausbauen. Flansch der Ri- 5 - D i e R i e m e n s c h e i b e ( F ) , d i e emenscheibe...

  • Seite 32: Ausbau Des Steuerriemens

    AUSBAU VON BAUGRUPPEN 4 - D i e S c h r a u b e n l ö s e n u n d d i e Riemenscheibe ausbauen (H). 5 - Das Gehäuse (L) ausbauen. 5.4.2 Ausbau des Steuerriemens 1 - Die Mutter der Führungsrolle betätigen, (M) um den Riemen komplett zu lockern (N).

  • Seite 33: Ausbau Zylinderkopf

    AUSBAU VON BAUGRUPPEN AUSBAU ZYLINDERKOPF 5.5.1 Ausbau Kipphebelabdeckung 1 - Das Unterdruckventil (A) ausbauen. 2 - Die Kipphebelabdeckung (B) ausbauen. 3 - Die Dichtung (C) entfernen. 5.5.2 Ausbau der Kipphebel 1 - Eine Hebelwirkung am Kipphebel ausüben, um den Stößelschaft ganz durchzudrücken (E).

  • Seite 34: Ausbau Pumpen-Einspritzdüsen

    AUSBAU VON BAUGRUPPEN 5.5.4 Ausbau Pumpen-Einspritzdüsen 1 - Die feste Kraftstoffversorgungsleitung ausbauen (F). Wichtig Sicherstellen, dass die Dichtungen in ihren Sitzen bleiben. 2 - Die Feder (L) aushaken. Wichtig Bei der Installation ist die Benutzung der selben Pumpen-Einspritzdüsen vorgesehen. Die Schrauben (L1) dürfen nicht gelockert werden, damit man hinterher nicht die Abgleichung der Fördermengen der Pumpen-Einspritzdüsen bei der...

  • Seite 35: Ausbau Drehzahlregler Und

    AUSBAU VON BAUGRUPPEN 4 - Den Abzieher “7107-1460-030” an der Vorverbrennungskammer eindrehen (S) Abzieher 7107-1460-027 und Letztere herausziehen. 5.5.6 A u s b a u D r e h z a h l r e g l e r u n d Fördermengenbegrenzer 1 - Den Deckel (T) ausbauen.

  • Seite 36: Ausbau Der Nockenwelle

    AUSBAU VON BAUGRUPPEN 5.5.7 Ausbau der Nockenwelle 1 - Die Abdeckung (X) ausbauen. 2 - Die Nockenwelle (Y) vom Zylinderkopf ziehen. Wichtig Prüfen, dass der Schaft der Kraftstoffpumpe entfernt wurde und leicht die Nockenwelle drehen, um sie einfacher herausziehen zu können.

  • Seite 37: Ausbau Der Ölpumpe

    AUSBAU VON BAUGRUPPEN 4 - Die Halterung (C) ausbauen. 5.6.2 Ausbau der Ölpumpe 1 - Die Halterung (D) ausbauen. 2 - Den Keil für das Antriebsrad (E) der Kurbelwelle herausziehen. 3 - Den Kolben Nr. 1 (Schwungradseite) auf OT bringen, damit der Aktivierungskeil der Ölpumpe mit der Aussparung seiner Flansch übereinstimmt und ausgebaut werden kann.

  • Seite 38: Ausbau Des Kurbelgehäuses Und Der Kurbelwelle

    AUSBAU VON BAUGRUPPEN 5.6.3 Ausbau des Kurbelgehäuses und der Kurbelwelle 1 - Die Flansch (H) ausbauen. 2 - Die Dichtung (L) entfernen. 3 - Das Kurbelgehäuse (M) ausbauen. 4 - Den Pleueldeckel (N) ausbauen. Vorsicht - Warnung Bevor man den Pleueldeckel ausbaut, muss die Kontaktfläche mit der Pleuelstange vermerkt werden, um die korrekte Position und die Kopplung beim Einbau identifizieren...

  • Seite 39: Ausbau Pleuelstange Und Kolben

    AUSBAU VON BAUGRUPPEN 5.6.4 Ausbau Pleuelstange und Kolben 1 - Die Baugruppe Pleuelstange/Kolben (Q) herausziehen. 2 - D i e H a l b l a g e r s c h a l e n u n d d i e Halbpassringe der Kurbelwelle ausbauen.

  • Seite 40: Ausbau Des Kolbens

    AUSBAU VON BAUGRUPPEN AUSBAU DES KOLBENS 1 - Den Haltering (B) ausbauen. 2 - Den Kolbenbolzen (C) herausziehen, um den Kolben (D) von der Pleuelstange zu trennen (E). Wichtig Jede Pleuelstange muss zusammen mit dem Kolben und dem Kolbenbolzen kombiniert gehalten werden. 3 - Die Dichtringe (F) ausbauen.

  • Seite 41: Überholungen Und Einstellungen

    ÜBERHOLUNGEN UND EINSTELLUNGEN EMPFEHLUNGEN FÜR DIE ÜBERHOLUNGEN UND EINSTELLUNGEN - Die Bauteile werden mit entsprechenden Reinigungsmitteln – Die Informationen sind in Reihenfolge aufgeführt und gewaschen. Der Einsatz von Dampf oder heißem folgen einer Arbeits- und Zeitlogik. Die Eingriffsmethoden Wasser sollte vermieden werden. wurden von den Technikern des Herstellers gewählt, getestet und genehmigt.

  • Seite 42: Kontrolle Der Abmessungen Und Überholung Der Zylinder

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.2 Kontrolle der Abmessungen und Überholung der Zylinder 1 - Den Motorblock auf der Arbeitsfläche abstellen. 2 - M i t e i n e m I n n e n m e s s g e r ä t d e n Durchmesser an den Punkten 1-2-3 (siehe Abbildung) abmessen.

  • Seite 43: Kontrolle Der Abmessungen Der Dichtringe

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.4 Kontrolle der Abmessungen der Dichtringe 1 - Einen Dichtring in den Zylinder einsetzen und mit einer Fühllehre den Abstand zwischen den Spitzen (H) messen. 2 - Diese Arbeit für alle Dichtringe wiederholen. Entspricht der Abstand zwischen den Spitzen nicht den angegebenen Werten, muss der Dichtring durch ein Original- Ersatzteil ersetzt werden (siehe “Tabelle...

  • Seite 44: Kontrolle Der Abmessungen Und Überholung Der Kurbelwelle

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.5 Kontrolle der Abmessungen und Überholung der Kurbelwelle 1 - Die Kurbelwelle mit einem entsprechenden Reinigungsmittel waschen. 2 - E i n e n W o l l w i s c h e r d i e Schmierbo hrun gen schieben , u m eventuelle Schmutzrückstände zu entfernen.

  • Seite 45: Kontrolle Der Abmessungen Und Überholung Der Pleuelstangen

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.6 Kontrolle der Abmessungen und Überholung der Pleuelstangen 1 - Prüfen, dass die Kontaktoberflächen unbeschädigt und sauber sind. 2 - Den Lagerdeckel (D) auf dem Pleuelfuß Pleuelstange montieren und die Schrauben mit einem Anzugsmoment von 38 Nm (40 Nm für die Motoren PROGRESS) festziehen.

  • Seite 46: Kontrolle Und Überholung Der Ölpumpe

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.8 Kontrolle und Überholung der Ölpumpe Die Ölpumpe muss für die Kontrolle und Überholung ausgebaut werden. Für das korrekte Verfahren siehe “Ausbau der Ölpumpe”. 1 - Die Platte (A) ausbauen. 2 - Den O-Ring (B) entfernen. 3 - Den Dichtring (C) der Flansch ausbauen und dessen Sitz reinigen.

  • Seite 47: Überholung Des Abscheiders

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.2.9 Überholung des Abscheiders Für die Überholung des Abscheiders muss der Anlasser ausgebaut werden. Für das korrekte Verfahren siehe “Ersatz Anlasser”. Schelle 1 - Die Schelle lockern und die Leitung (A) herausziehen. 2 - Die Abdeckung (B) ausbauen. 3 - Die internen Teile der Abdeckung gut reinigen und den Abscheider (C) mit Druckluft anblasen, um alle Rückstände...

  • Seite 48: Kontrolle Und Überholung Kippehebel-Federwelle

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.3.2 K o n t r o l l e u n d Ü b e r h o l u n g Kippehebel-Federwelle 1 - Um die Kontrolle an der Kipphebelgruppe ausführen zu können, müssen diese vom Zylinderkopf ausgebaut werden.

  • Seite 49: Kontrolle Und Ersatz Der Nockenwelle

    ÜBERHOLUNGEN UND EINSTELLUNGEN 8 - Einen neuen Dorn (E) einstecken und um 0÷1 mm zur Halterungsfläche eintreten lassen. 9 - D i e K i p p h e b e l g r u p p e w i e d e r a m Zylinderkopf einbauen (siehe “Einbau Kipphebel”) 6.3.3 Kontrolle und Ersatz der Nockenwelle...

  • Seite 50: Kraftstoffpumpe

    ÜBERHOLUNGEN UND EINSTELLUNGEN 2 - Mit einem Mikrometer die maximalen Abmessungen der Evolvente der Nocken für die Ansaugung, Auslass und Einspritzung messen (siehe “Tabelle der Nockenabmessungen”). Tabelle der Nockenabmessungen Ref. Abmessungen (mm) ÷ ÷ Wenn die Abmessungen der Nockenevolvente um 0,1 mm (maximale Abmessung) niedriger als der angegebene Wert liegen, muss die Nockenwelle durch ein Original-Ersatzteil ersetzt werden.

  • Seite 51: Kontrolle Und Überholung Der Ventile

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.3.5 Kontrolle und Überholung der Ventile Ventilführung Für die Kontrolle der Ventile muss der Zylinderkopf ausgebaut werden. Für das korrekte Verfahren siehe “Ausbau der Ventile”. 1 - D i e L ä n g e d e r F e d e r n m i t e i n e m Ventilführung Messschieber messen (siehe “Tabelle der Abmessungen Ventilfeder - Ventilschaft -...

  • Seite 52: Einstellen Des Spiels Der Ventile/Kipphebel

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.3.6 Einstellen des Spiels der Ventile/ Kipphebel Für die Einstellung muss die Kipphebelabdeckung ausgebaut werden. Für das korrekte Verfahren siehe “Ausbau der Kipphebelabdeckung”. Wichtig Die Einstellung des Ventilspiels muss bei kaltem Motor erfolgen. 1 - Die Kolben auf OT der Kompression stellen.

  • Seite 53: Einstellung Der Einspritzdüse

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.3.8 Einstellung der Einspritzdüse Pumpe Für die Einstellung muss die Einspritzdüse vom Motor ausgebaut werden. Für das korrekte Verfahren siehe “Ausbau der Anschluss Pumpen-Einspritzdüsen”. 1 - Das Rückschlagventil (A) ausbauen und durch den Deckel des Werkzeuges “7107- 1460-074”...

  • Seite 54: Kontrolle Der Steuerzeiten

    ÜBERHOLUNGEN UND EINSTELLUNGEN KONTROLLE DER STEUERZEITEN 6.4.1 Ventileinstellung Antriebsscheibe des Lüfterrads 1 - Den Kolben auf OT der Kompression stellen. 2 - Die Schraube (A) und die Gegenmutter betätigen, um das Spiel der Ventile- Kipphebel auf 2 mm einzustellen. 3 - Die Kurbelwelle im Uhrzeigersinn um 360°...

  • Seite 55: Schema Der Winkel Der Steuerzeiten

    ÜBERHOLUNGEN UND EINSTELLUNGEN SCHEMA DER WINKEL DER STEUERZEITEN Die Kurbelwelle im Uhrzeigersinn drehen, um an jedem Zylinder die verschiedenen Phasenwinkel des ganzen Zyklus zu ermitteln (Funktion und Kontrolle). Werte der Steuerzeitenwinkel im Betrieb (Ventilspiel 0,25 mm) α = 14° vor S (OT) β...
  • Seite 56 ÜBERHOLUNGEN UND EINSTELLUNGEN 4 - Die Messuhr an der Stiftschraube (C) einbauen. 5 - D e n F ü h l e r d e r M e s s u h r a m Auslassventilteller positionieren. 6 - Den O-Ring (D) am Rückschlagventil Messuhr entfernen und durch das dafür vorgesehene Gummi (E) ersetzen (Teil des Werkzeuges...
  • Seite 57 ÜBERHOLUNGEN UND EINSTELLUNGEN 16 - Die Kurbelwelle gegen den Uhrzeigersinn drehen, bis aus der Leitung (M) Flüssigkeit austritt und die Drehung einstellen, wenn der Fluss keine Blasen enthält und konstant ist. 17 - Jetzt die Kurbelwelle langsam im Uhrzeigersinn drehen, um den genauen Punkt festzustellen, wo keine Flüssigkeit mehr austritt.

  • Seite 58: Abgleichung Der Einspritzdüsenpumpenleistung

    ÜBERHOLUNGEN UND EINSTELLUNGEN 23 - Nach der Einstellung die neuen O-Ringe (D) an den Pumpen-Einspritzdüsen einbauen. Wichtig Jedes Mal, wenn die Leitung (Fuel Rail) ausgebaut wird, müssen die O-Ringe durch Original-Ersatzteile ersetzt werden. 24 - Silikondichtmittel am Sitz der festen Versorgungsleitung anbringen.
  • Seite 59 ÜBERHOLUNGEN UND EINSTELLUNGEN 3 - Das Werkzeug “7107-1460-127” höher als die Einspritzdüse positionieren. Werkzeug 7107-1460-127 4 - D i e A u s - u n d E i n g a n g s l e i t u n g e n des Werkzeuges an den Prüfköpfen Dieselfilter anschließen.

  • Seite 60: Einstellung Der Motordrehzahl Im Leerlauf Und Bei Maximaler Leerlaufdrehzahl

    ÜBERHOLUNGEN UND EINSTELLUNGEN EINSTELLUNG DER MOTORDREHZAHL IM LEERLAUF UND BEI MAXIMALER LEERLAUFDREHZAHL 1 - Einen Drehzahlmesser am Motor anschließen. 2 - D e n M o t o r a n l a s s e n u n d a u f Betriebstemperatur bringen.

  • Seite 61: Einstellung Der Einspritzdüsenleistung (Mit Bremsdynamometer)

    ÜBERHOLUNGEN UND EINSTELLUNGEN 6.9.2 Einstellung der Einspritzdüsenlei stung (mit Bremsdynamometer) D e n M o t o r a n l a s s e n u n d a u f Betriebstemperatur bringen. Den Motor auf die maximale Drehzahl bringen.
  • Seite 62 ÜBERHOLUNGEN UND EINSTELLUNGEN Anmerkungen : ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

  • Seite 63: Installation Der Baugruppen

    INSTALLATION DER BAUGRUPPEN EMPFEHLUNGEN FÜR DIE INSTALLATION DER BAUGRUPPEN – Die Informationen sind in Reihenfolge aufgeführt und – Vor jedem Eingriff sollte der Bediener alle Geräte und Werkzeuge, die er für die Arbeitsvorgänge braucht, folgen einer Arbeits- und Zeitlogik. Die Eingriffsmethoden korrekt und sicher bereitstellen.

  • Seite 64: Vormontage Pleuelstangen - Kolben

    INSTALLATION DER BAUGRUPPEN VORMONTAGE PLEUELSTANGEN - KOLBEN Wichtig Vor der Vormontage prüfen, dass der Gewichtsunterschied zwischen den beiden Baugruppen Pleuelstange-Kolben- Kolbenbolzen nicht mehr als 10 Gramm beträgt, um Ungleichheiten zu vermeiden. 1 - Den Kolbenbolzen (A) und den Sitz des Pleuelauges (B) schmieren.

  • Seite 65: Installation Kurbelgetriebe Und Kurbelgehäuse

    INSTALLATION DER BAUGRUPPEN 4 - Den Federteller (C), die Ventilfeder (D), den Teller (E) und die Ventilkeile (F) einbauen. 5 - Den Teller (E) kraftvoll mit dem Werkzeug drücken, um die Ventilkeile (F) in die Rille des Ventilschafts einzusetzen. 6 - Das Werkzeug loslassen und die korrekte Position der Ventilkeile kontrollieren.

  • Seite 66: Einbau Der Kurbelwelle

    INSTALLATION DER BAUGRUPPEN 7.5.2 Einbau der Kurbelwelle 1 - D i e H a u p t l a g e r s c h a l e n ( C ) u n d d i e D r u c k h a l b r i n g e ( E ) e i n b a u e n (Schwungradseite).

  • Seite 67: Prüfung Des Axialen Spiels Der Kurbelwelle

    INSTALLATION DER BAUGRUPPEN 4 - Die Schrauben (M) abwechselnd eindrehen. 5 - Die Schrauben (L) endgültig über Kreuz mit einem Anzugsmoment von 50 Nm Motorblock festziehen. 6 - Die Schrauben (M) endgültig und abwechselnd mit einem Anzugsmoment von 10 Nm festziehen. 7.5.4 Prüfung des axialen Spiels der Kurbelwelle...

  • Seite 68: Installation Der Ölpumpe

    INSTALLATION DER BAUGRUPPEN 4 - Eine neue Dichtung (P) anbringen. 5 - Die Flansch (Q) einbauen und die Schrauben (R) eindrehen. Wichtig Während dieser Arbeit darauf achten, dass der Dichtring nicht beschädigt wird. 6 - Die Schrauben (R) endgültig über Kreuz mit einem Anzugsmoment von 12 Nm festziehen.

  • Seite 69: Einbau Des Schwungrades

    INSTALLATION DER BAUGRUPPEN 5 - D i e S c h r a u b e n e n d g ü l t i g ü b e r Kreuz anziehen und dabei auf die entsprechenden Anzugsmomente jeder Schraube achten (siehe Abbildung). 6 - Den Aktivierungskeil (D) an der Kurbelwelle einstecken.

  • Seite 70: Installation Zylinderkopf Und Bauteile

    INSTALLATION DER BAUGRUPPEN INSTALLATION ZYLINDERKOPF UND BAUTEILE 7.6.1 Einbau der Vorverbrennungskammer Wichtig Prüfen, dass die Kontaktoberflächen unbeschädigt und sauber sind. Werkzeug 1 - Die Vorbrennkammer (A) so einbauen, 7170-1460-031 dass die Bohrung (H) mit der der Vorglühkerze übereinstimmt. 2 - Das Werkzeug “7107-1460-031” in den Sitz der Vorglühkerze einstecken, um die Vorbrennkammer während dem Festziehen der Überwurfmutter (B) zu...

  • Seite 71: Einbau Des Zylinderkopfes

    INSTALLATION DER BAUGRUPPEN 7.6.2 Einbau des Zylinderkopfes Wichtig – Kontrollieren, dass im Zylinderkopf und den Zylindern keine Rückstände oder Fremdkörper vorhanden sind. – K o n t r o l l i e r e n , d a s s d i e Kontaktoberflächen unbeschädigt und sauber sind.

  • Seite 72: Fördermengenbegrenzer

    INSTALLATION DER BAUGRUPPEN 7.6.4 E i n b a u D r e h z a h l r e g l e r u n d Fördermengenbegrenzer Wichtig – Kontrollieren, dass alle Bauteile gereinigt und getrocknet wurden. – Die Integrität aller Bauteile prüfen und ggf.

  • Seite 73: Einbau Der Pumpen-Einspritzdüsen

    INSTALLATION DER BAUGRUPPEN 7.6.5 Einbau der Pumpen-Einspritzdüsen Wichtig – Die Integrität aller Bauteile prüfen und ggf. diese durch Original-Ersatzteile ersetzen. – Vor dem Einbau der Einspritzdüsen müssen immer die Flammsperre, die Kupferdichtung, die O-Ringe und die Öldichtringe ersetzt werden. – Immer kontrollieren, dass die Einstellung der Einspritzdüsen korrekt ist (siehe “Einstellung der Einspritzdüsen”) 1 - Die Flammsperre (M) in den Sitz der...

  • Seite 74: Einbau Membrankraftstoffpumpe

    INSTALLATION DER BAUGRUPPEN 11 - D i e S c h r a u b e n ( T ) m i t e i n e m Anzugsmoment von 1,1 Nm anziehen. 12 - Den Ausgleich der Einspritzdüsenleistung a u s f ü h r e n ( s i e h e “ A b g l e i c h d e r Einspritzdüsenleistung”).

  • Seite 75: Einbau Der Kipphebel

    INSTALLATION DER BAUGRUPPEN 7.6.7 Einbau der Kipphebel Wichtig Prüfen, dass die Kontaktoberflächen unbeschädigt und sauber sind. 1 - Den Pumpenteller kraftvoll durchdrücken, um einen Dorn einzusetzen, der den Einbau der Kipphebel (B) erleichtert. 2 - Die Kipphebelgruppe (A) einbauen. 3 - Die Kipphebel (B) für die Aktivierung der Einspritzdüsen einsetzen.

  • Seite 76: Installation Des Antriebs Der Ventilsteuerung

    INSTALLATION DER BAUGRUPPEN INSTALLATION DES ANTRIEBS DER VENTILSTEUERUNG 7.7.1 Einbau der Antriebsriemenscheiben 1 - Den Aktivierungskeil (B) an der Kurbelwelle einstecken. 2 - Die Riemenscheibe (A) einbauen. 3 - Die Riemenscheibe (C) einbauen und die Schraube mit einem Anzugsmoment von 80 Nm festziehen.

  • Seite 77: Einbau Der Abdeckung Des Antriebs

    INSTALLATION DER BAUGRUPPEN 4 - Das Werkzeug “7107-1460-049” in den Hebel der Führungsrollenhalterung einsetzen. Werkzeug 7107-1460-049 5 - Den Drehmomentenschlüssel auf einen Anzugsmoment von 20 Nm einstellen und in das Werkzeug montieren, während der Hebel senkrecht zum Riemen steht. Führungsrol- lenhalterung 6 - Die Mutter (D) leicht lockern.

  • Seite 78: Installation Des Lüfterradantriebes

    INSTALLATION DER BAUGRUPPEN INSTALLATION DES LÜFTERRADANTRIEBES 7.8.1 Einbau der Riemenscheiben des Lüfterradantriebes 1 - Die Integrität aller Bauteile prüfen und ggf. diese durch Original-Ersatzteile ersetzen. 2 - Die Riemenscheibe (G1) einbauen, ohne die 4 Schrauben komplett anzuziehen. 3 - Die Schrauben endgültig über Kreuz mit einem Anzugsmoment von 10 Nm festziehen.

  • Seite 79: Einbau Des Riemens Für Den Lüfterradantrieb

    INSTALLATION DER BAUGRUPPEN 9 - D i e R i e m e n s c h e i b e ( P ) , d i e entsprechenden Unterlegscheiben und das Distanzstück einbauen. 10 - D i e S c h r a u b e ( Q ) m i t e i n e m Anzugsmoment von 25 Nm festziehen.

  • Seite 80: Einbau Des Lüfterrads

    INSTALLATION DER BAUGRUPPEN 7.8.3 Einbau des Lüfterrads 1 - Die Integrität des Lüfterrads kontrollieren und ggf. dieses durch ein Original- Ersatzteil ersetzen. 2 - Das Lüfterrad (U) einbauen. 3 - Die Schrauben mit einem Anzugsmoment Schraube von 10 Nm festziehen. INSTALLATION ANSAUG- UND AUSPUFFKRÜMMER 7.9.1 Einbau des Auspuffkrümmer...
  • Seite 81 INSTALLATION DER BAUGRUPPEN 7 - Den Deckel (H) mit einem Luftstrahl reinigen. 8 - Den Filtereinsatz (G) kontrollieren. Ggf. den Filtereinsatz herausziehen und wiederholt auf einer flachen Oberfläche abklopfen, um den Schmutz zu entfernen und dann mit einem Luftstrahl abblasen. 9 - Den gereinigten Filtereinsatz einbauen oder durch ein Original-Ersatzteil ersetzen.
  • Seite 82 INSTALLATION DER BAUGRUPPEN Anmerkungen : ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

  • Seite 83: Ersatz Von Teilen

    ERSATZ VON TEILEN EMPFEHLUNGEN FÜR DEN ERSATZ VON TEILEN – In diesem Kapitel werden alle Arbeiten für den Ersatz dem Beginn eines jeden Arbeitsvorgangs sichergestellt einiger Bauteile und/oder Baugruppen beschrieben, bei werden, dass entsprechende Sicherheitsbedingungen denen die Reparatur nicht empfohlen wird. vorliegen.
  • Seite 84 ERSATZ VON TEILEN 5 - Den Generator manuell betätigen und gleichzeitig die Schraube anziehen, um die Riemenspannung einzustellen. Wichtig Um die Riemenspannung zu kontrollieren, wie in Abbildung arbeiten. Der Ergebniswert (R) muss 10-15 mm sein. 6 - Die Muttern (B-B1) endgültig mit einem Anzugsmoment von 40 - 25 Nm festziehen.

  • Seite 85: Ersatz Steuerriemen

    ERSATZ VON TEILEN 9 - Das Lüfterrad einbauen. 10 - Die Schrauben mit einem Anzugsmoment Lüfterrad von 10 Nm festziehen. Flansch der Riemen- scheibe Nabe des Lüfterrades ERSATZ STEUERRIEMEN Wichtig 4 - Den Steuerriemen durch ein Original-Ersatzteil Der Ersatz kann auch bei Motor im Fahrzeug ersetzen (siehe “Einbau des Steuerriemens”).

  • Seite 86: Ersatz Des Motorluftfilters

    ERSATZ VON TEILEN ERSATZ DES MOTORLUFTFILTERS Wichtig – Umweltverschmutzendes Material nicht in der Umwelt entsorgen. Die Entsorgung u n t e r B e a c h t u n g d e r g e l t e n d e n Vorschriften vornehmen.

  • Seite 87: Ersatz Des Generators

    ERSATZ VON TEILEN ERSATZ DES GENERATORS Vorsicht - Warnung Der Ersatz kann auch bei Motor im Fahrzeug ausgeführt werden. 1 - Den Motor abschalten und abkühlen lassen. 2 - Die Batterie abklemmen. 3 - D i e e l e k t r i s c h e n S t e c k v e r b i n d e r abklemmen.

  • Seite 88: Ersatz Schwungradzahnkranz

    ERSATZ VON TEILEN ERSATZ SCHWUNGRADZAHNKRANZ Zum Auswechseln des Zahnkranzes muss das Schwungrad abmontiert werden. Für das korrekte Verfahren siehe “Ausbau des Schwungrades”. 1 - Den Zahnkranz (A) an mehreren Stellen mit einem Skalpell durchschneiden und entfernen. Wichtig Ablagerungen entfernen und den Sitz des Zahnkranzes gründlich reinigen.

  • Seite 89: Ersatz Kühlmittelpumpe

    ERSATZ VON TEILEN 8.10 ERSATZ KÜHLMITTELPUMPE Wichtig Der Ersatz kann auch bei Motor im Fahrzeug ausgeführt werden. Kühlmittelpumpe 1 - Den Motor abschalten und abkühlen lassen. 2 - Das Lüfterrad ausbauen (siehe “Ausbau Lüfterradantrieb”). 3 - D e n A n t r i e b d e r Ve n t i l s t e u e r u n g ausbauen (siehe “Ausbau des Antriebs der Ventilsteuerung”).

  • Seite 90: Ersatz Des Unterdruckventils

    ERSATZ VON TEILEN 8.12 ERSATZ DES UNTERDRUCKVENTILS Wichtig Der Ersatz kann auch bei Motor im Fahrzeug ausgeführt werden. Legende 1 - Den Motor abschalten und abkühlen 1) Mutter lassen. 2) Sicherungsbuchse 3) Ventilkörper 2 - Die Mutter (A) lockern. 4) Membrane 5) Boden 6) “Quicklock”-Ring 3 - Die Schellen lockern und die Leitungen...

  • Seite 91: Ersatz Der Bauteile Der Einspritzdüse

    ERSATZ VON TEILEN 8.14 ERSATZ DER BAUTEILE DER EINSPRITZDÜSE Explosionszeichnung der Einspritzdüse Die Abbildung zeigt die Bauteile der Einspritzdüse. Legende 1) Sicherungsring 2) Stößel 3) Anschlagteller 4) Kolben 5) Feder 6) Schraube 7) Halterung 8) Hebel 9) Überwurfmutter 10) O-Ring 11) Zylinder 12) Druckventil 13) Dichtung...
  • Seite 92 ERSATZ VON TEILEN 9 - Die Dichtheit des Druckventils (12) und des Pumpenelements (Bauteile 4-11) prüfen. Ggf. diese durch Original-Ersatzteile ersetzen. 10 - Nacheinander die Bauteile (15-14-13) wieder einbauen. Werkzeug 7107-1460-029 11 - Das Druckventil (12) einbauen. Wichtig Die Nadel (B) und der Ventilsitz (C) müssen wie in Abbildung eingebaut werden.

  • Seite 93: Ersatz Des Zerstäubers Der Einspritzdüse

    ERSATZ VON TEILEN 8.14.2 Ersatz des Zerstäubers der Einspritzdüse Wichtig Der Ersatz kann auch bei Motor im Fahrzeug ausgeführt werden. 1 - Die Einspritzdüse ausbauen (siehe “Ausbau der Pumpen-Einspritzdüsen”) 2 - Die Überwurfmutter (21) lösen. 3 - Den Zerstäuber (23) und die Bauteile (24- 25-26-27) herausziehen.
  • Seite 94 ERSATZ VON TEILEN Anmerkungen : ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

  • Seite 95: Sachregister
