Fluke 434-II/435-II/437-II
Bedienungshandbuch
In den folgenden Abschnitten finden Sie Erläuterungen zu den Messdaten, die Sie über
die einzelnen Funktionstasten abrufen können. Die Darstellung der Daten erfolgt in den
Formaten Ereignistabelle, Trendanzeige und Balkenanzeige.

Trendanzeige

Die Trendanzeige stellt die Änderungen der Messwerte über einen Zeitraum dar. Mit
Zoom und Cursor können Sie Trenddetails untersuchen. Zoom und Cursor werden wie in
Kapitel 23 erläutert über die Pfeiltasten bedient.
Verfügbare Funktionstasten:
16-6
Einbrüche, Unterbrechungen, schnelle
F4
Spannungsschwankungen und Spitzen:
Trends,Ereignistabelle.
Unsymmetrie, Frequenz und Rundsteuerung:
F5
Balkenanzeigen für jede Rundsteuerungsfrequenz/-phase,
Trends, Ereignistabelle.

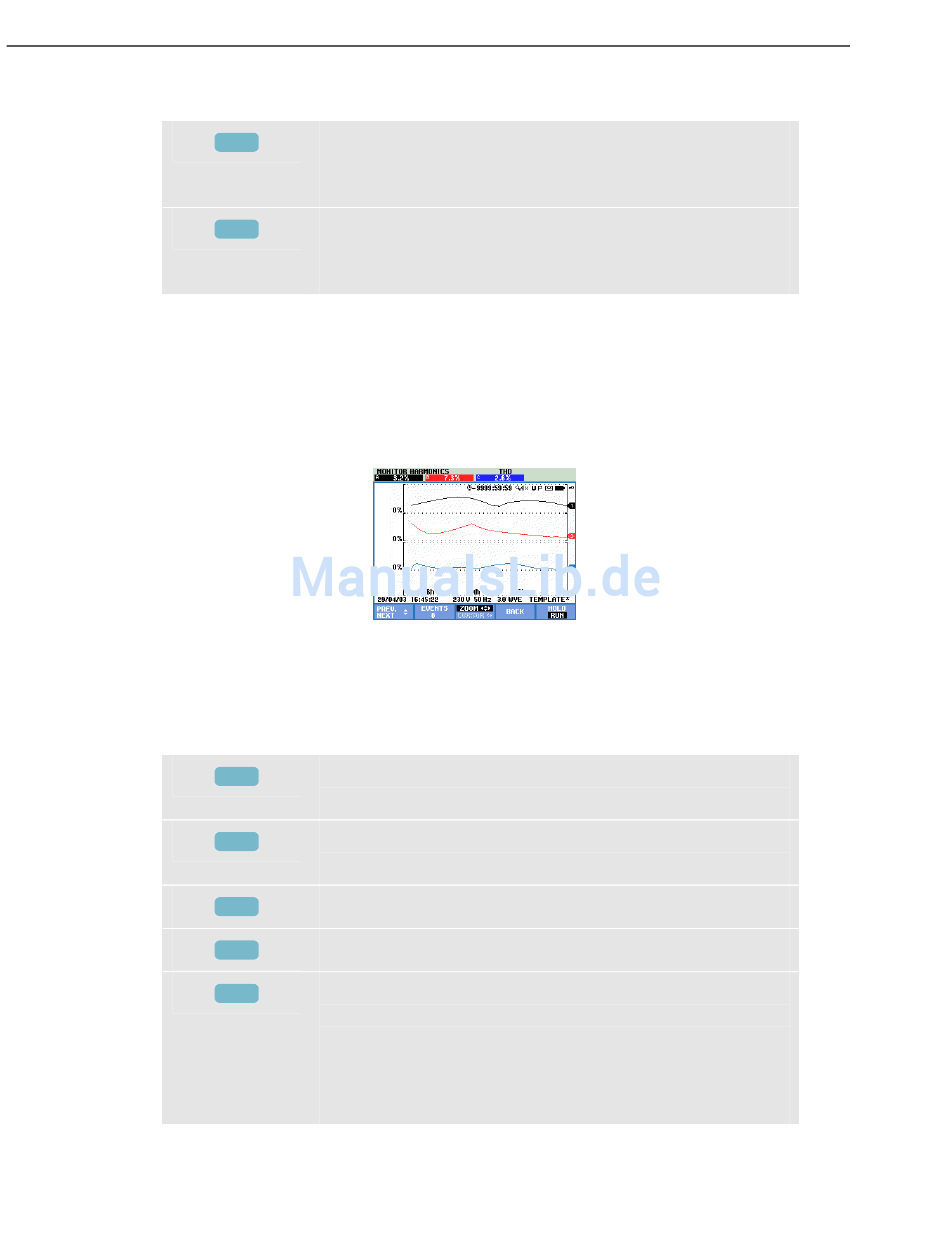

Abbildung 16-2. Trendanzeige
Die Pfeiltasten nach oben/unten werden hiermit dem
F1
Durchlaufen der Trendanzeige zugewiesen.
Öffnet das Menü Ereignisse. Die Anzahl der vorgefallenen
F2
Ereignisse wird angezeigt.
Öffnet das Untermenü für Cursor- und Zoom-Funktionen.
F3
Mit dieser Taste kehren Sie zur Balkenanzeige zurück.
F4
Schaltet zwischen HALTEN und AUSFÜHREN der
F5
Anzeigenaktualisierung um. Beim Umschalten von
HALTEN auf AUSFÜHREN wird ein Menü aufgerufen, in
dem Sie zwischen sofort (JETZT) oder per TIMER starten
wählen können, um die Startzeit und Dauer der Messung
festzulegen.
