Meter

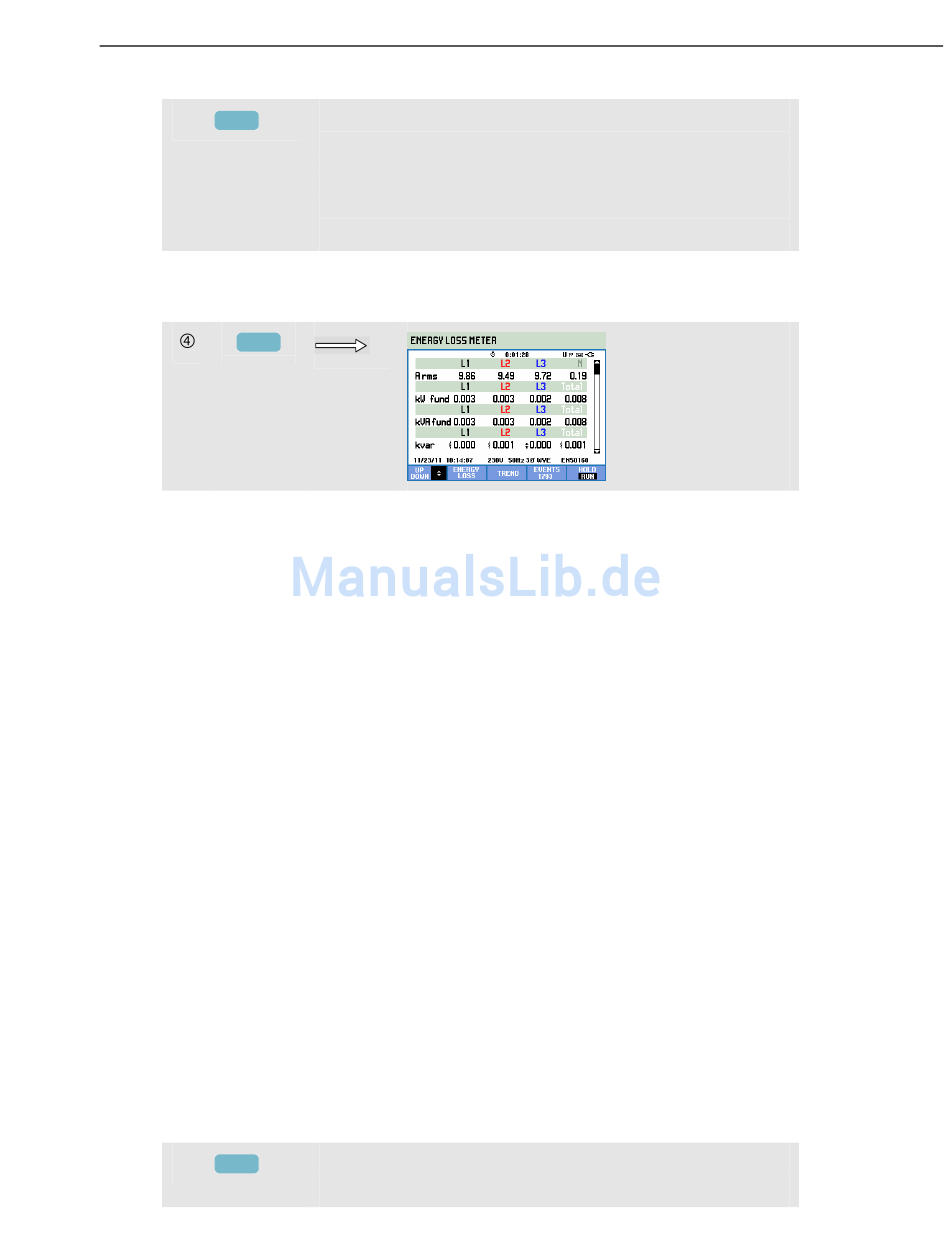

So öffnen Sie den Bildschirm des Energieverlustmessers:
F3
Eine Vielzahl an Messungen steht zur Verfügung:
-
Aeff, kWgrund, kVAgrund, kvar, kVAobers. werden pro Phase und als Gesamtwerte
angezeigt.
-
kVAuns., kW R Verlust, kW var Verlust, kWuns. Verlust, kWobers. Verlust, kW An
Verlust, kW tot Verlust werden als Gesamtwerte angezeigt.
-
kWh R Verlust, kWh var Verlust, kWh obers. Verlust, kWh uns Verlust, kWh An
Verlust, kWh tot Verlust werden als Gesamtwerte angezeigt.
-
kKosten R, kKosten var, kKosten uns, kKosten obers., kKosten An, kKosten tot
werden als Gesamtwerte angezeigt.
-
kWh vorw. und kWh rückw. werden pro Phase und als Gesamtwerte angegeben.
Verwendete Abkürzungen:
-
Grund bedeutet, dass nur die Grundfrequenz berücksichtigt wird. Ansonsten wird das
gesamte Frequenzspektrum mit einbezogen.
-
kW oder W ist die Leistung.
-
Wh oder kWh ist die verwendete Energie.
-
R steht für Verlust durch Leiterwiderstand.
-
var steht für Verlust durch Blindleistung.
-
uns steht für Verlust durch Unsymmetrien im System.
-
obers. steht für Verlust durch Oberschwingungen.
-
An steht für Verlust durch Ströme im Neutralleiter.
-
kWh vorw. ist die aus dem Verteilungsnetz aufgenommene Energie; kWh rückw. ist
die in das Netzwerk eingespeiste Energie.
Bei den in der Messgeräteanzeige angegebenen Zahlen handelt es sich um
Momentanwerte, die ständig aktualisiert werden. Der Trend dieser Werte im Zeitverlauf
kann mit der Trendanzeige eingesehen werden.
Außerdem steht eine Ereignistabelle zur Verfügung.
Verfügbare Funktionstasten:
F1
Schaltet zwischen HALTEN und AUSFÜHREN der
Anzeigenaktualisierung um. Beim Umschalten von
HALTEN auf AUSFÜHREN wird ein Menü aufgerufen, in
dem Sie zwischen sofort (JETZT) oder per TIMER starten
wählen können, um die Startzeit und Dauer der Messung zu
definieren.
Die Pfeiltasten nach oben/unten dienen hier zum
Durchlaufen der Messgeräteanzeige.
Energieverlustrechner
Meter
12
12-3
