Ereignisliste: Gibt die während der Messung aufgetretenen Ereignisse
6
an, einschließlich Daten wie Datum/Uhrzeit, Phase und Dauer. Wird für
alle Messungen außer Leistungssignal verwendet (K. 19).

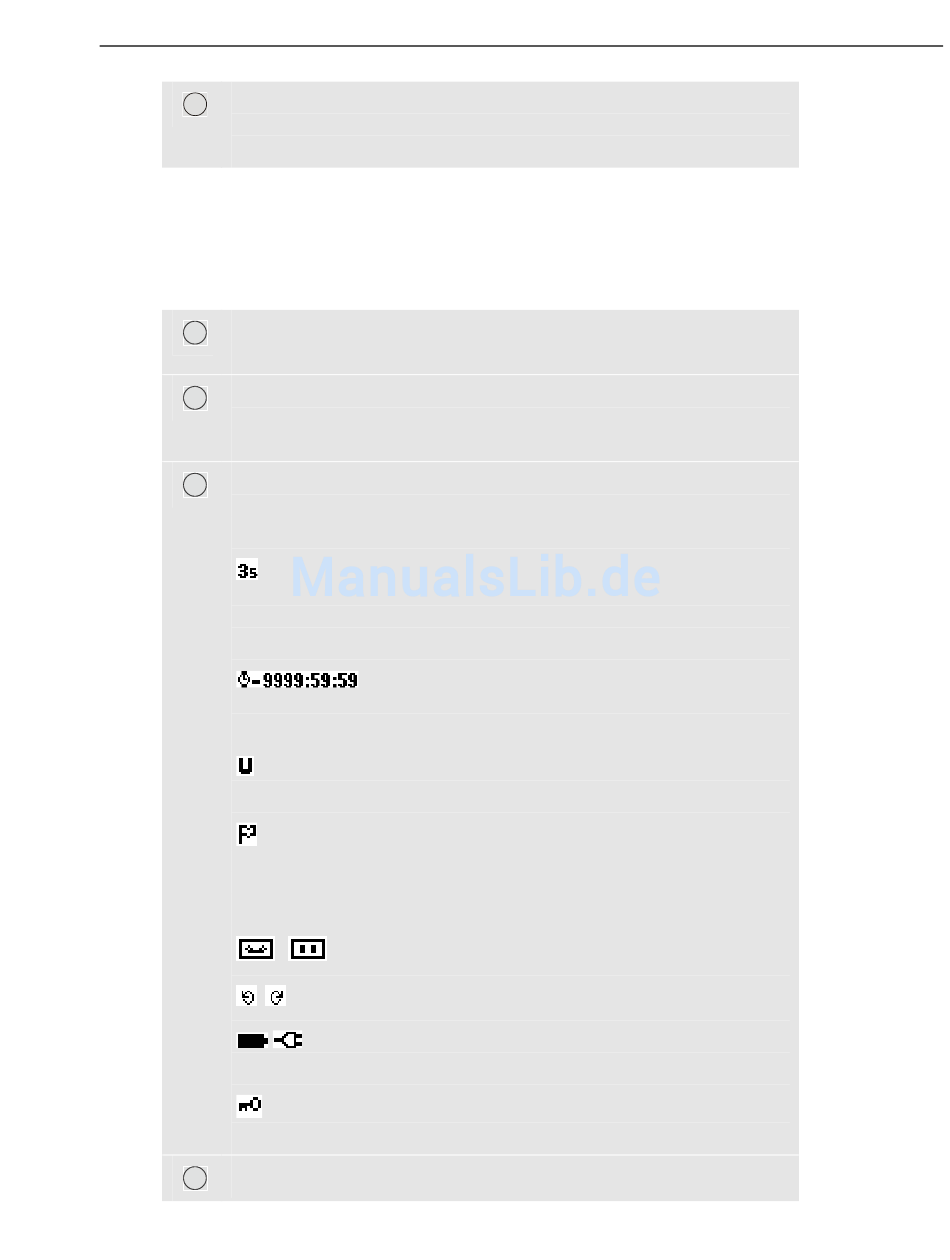

Informationen, die in allen Bildschirmanzeigen
wiedergegeben werden
Siehe Abbildung 5-1, Position A ... F.
Mess-Betriebsart: die aktive Mess-Betriebsart wird in der Kopfzeile
A
angezeigt.
Messwerte: nummerische Hauptmesswerte. Hintergrundfarben sind je
B
nach Phase und für Spannung und Strom unterschiedlich. Wenn der
Cursor aktiviert ist, werden die Werte am Cursor angezeigt.
Statusanzeigen. Die folgenden Symbole können auf dem Bildschirm
C
angezeigt werden und geben den Status des Analysators und der
Messungen wider.
: Die Anzeige bedeutet, dass das Aggregationsintervall für 150 bzw.
180 Perioden (3 s bei 50 bzw. 60 Hz) aktiv ist. Ohne Anzeige beträgt
das Aggregationsintervall 10/12 Perioden (50/60 Hz). Diese Anzeige
wird für Messwerte, die auf Effektivwerten basieren, eingesetzt.
programmierter Startzeit läuft der Countdown mit negativem
Vorzeichen (-).
Die Messung kann instabil sein, z. B. beim Erfassen der Frequenz,
wenn an der Referenzphase A (L1) keine Spannung anliegt.
Gibt gemäß IEC61000-4-30 (Richtlinie zur Verwendung von
Markern) an, dass während des dargestellten Aggregationsintervalls ein
Einbruch, eine Erhöhung oder eine Unterbrechung stattgefunden hat.
Gibt an, dass der Gesamtwert vermutlich nicht zuverlässig ist.
/
wird der Ladezustand der Batterien angezeigt.
Tastatur gesperrt. Drücken Sie zum Entsperren/Sperren 5 Sekunden
lang die EINGABETASTE.
Hauptbereich mit Messdaten: Optionen sind unter 1 ... 6 erklärt.
D

Informationen, die in allen Bildschirmanzeigen wiedergegeben werden

Messzeit. Format: Stunden, Minuten, Sekunden. Bei
Aufzeichnung der Messdaten ist an / aus.
Zeiger-Drehrichtungsanzeiger.
Anzeige von Batterie-/Netzspannung. Bei Batteriebetrieb
Anzeigeinformationen
5
5-3
