Ereignistabelle

Die Ereignistabelle gibt die während einer Messung aufgetretenen Ereignisse an,
einschließlich Datum/Startzeit, Phase und Dauer. Mit der Funktionstaste F3 können Sie
die Datenmenge wählen, die in der Tabelle angezeigt werden soll.
Im Modus Normal werden die wichtigsten Merkmale eines Ereignisses aufgelistet:
Datum/Anfangszeit, Dauer, Ereignistyp und Größe.
Mit DETAIL rufen Sie Informationen hinsichtlich der Überschreitung von
Schwellenwerten für jede Phase eines Ereignisses auf.
Unter Ereignis Signalform wird die vom Oszilloskop aufgezeichnete Signalform um das
ausgewählte Ereignis angezeigt. Unter Ereignis eff wird der Trend der
Halbzykleneffektivwerte rund um das gewählte Ereignis angezeigt. Die Funktionen
Ereignis Signalform und Ereignis eff sind bei den Geräten Fluke 435-II und 437-II
verfügbar.
Die folgenden Abkürzungen und Symbole werden in den Tabellen verwendet:
Abkürzung
CHG
DIP
INT
SWL
Hx
TRA
AMP

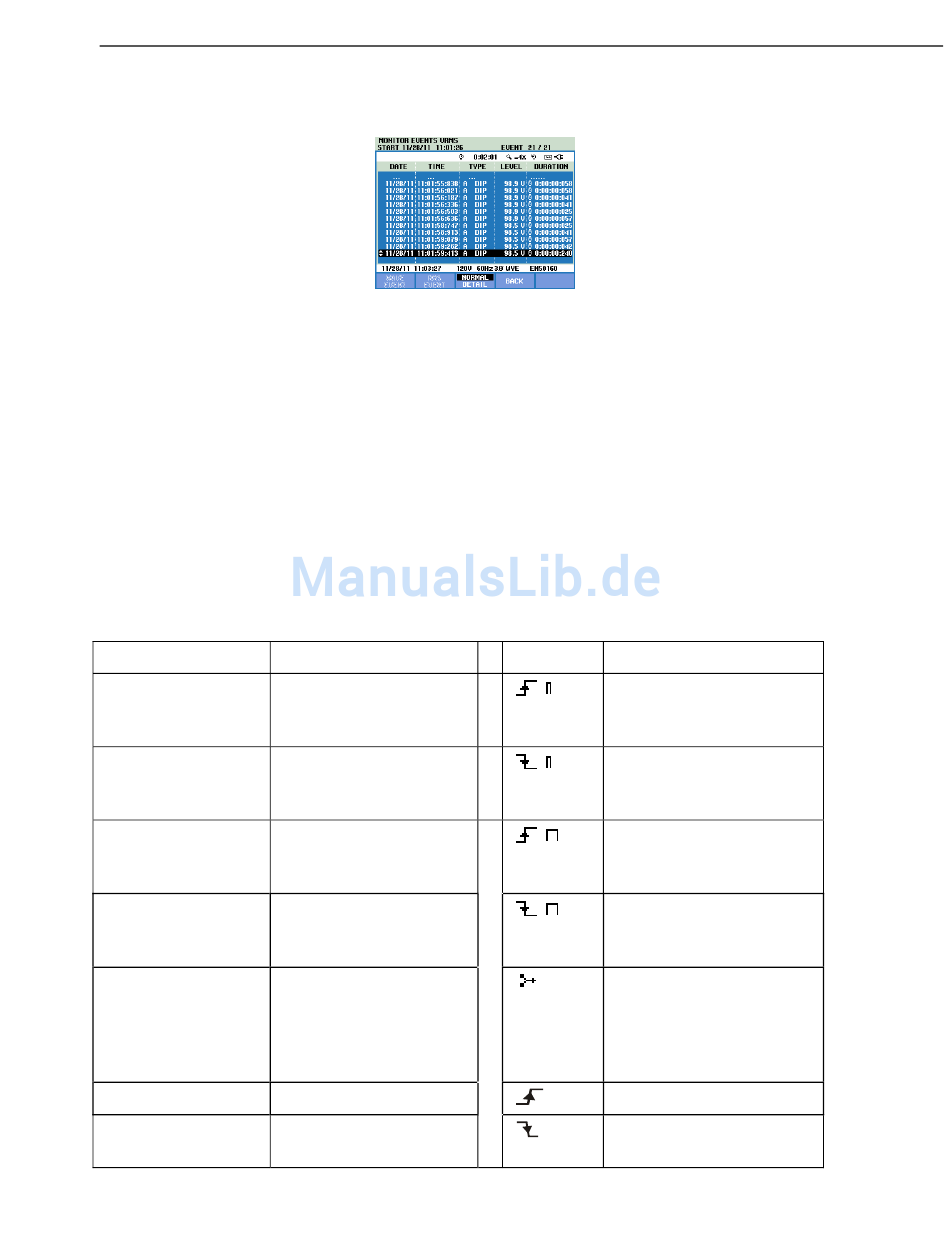

Abbildung 16-3. Ereignistabelle
Bedeutung
Schnelle
Spannungsschwankung
Spannungseinbruch
Spannungsunterbrechung
Spannungsspitze
Anzahl der
Oberschwingungen, bei
denen eine Verletzung der
Grenzwerte stattgefunden
hat
Transient
Ampere-Wert
überschritten
Monitor Stromversorgungsqualität
Symbol Bedeutung
Der höchste Wert des
Grenzwertes von 100 %
wurde überschritten.
Der niedrigste Wert des
Grenzwertes von 100 %
wurde unterschritten.
Der höchste Wert des
Grenzwertes von x %
wurde überschritten.
Der niedrigste Wert des
Grenzwertes von x % wurde
unterschritten.
unsymmetrisches Ereignis
Schwankung nach oben
Schwankung nach unten
16
Ereignistabelle
16-7
