Abbildung 23-6. Trend-Anzeige mit aktivem Cursor und Zoom
Mit den Funktionstasten F1, F2, F3 und F4 sowie den Pfeiltasten werden Cursor und
Zoom bedient:
•
Drücken Sie F2 und F3, um den Cursor anzuschalten (nur im HALTE-Modus). Mit
den Pfeiltasten nach links/rechts bewegen Sie den Cursor horizontal entlang der
Trends. Der Wert der Trends an der jeweiligen Cursorposition wird in der Kopfzeile
des Bildschirms angezeigt, wie in Abbildung 23.5 dargestellt. Durch Bewegen des
Cursors über die linke oder rechte Begrenzung des Bildschirms hinaus wird der
Trend nach links oder rechts bewegt.
•
Drücken Sie F4 zum Aktivieren der Pfeiltasten für die Zoom-Funktion. Jetzt können
Sie mithilfe der Pfeiltasten nach links/rechts die Trends in horizontaler Richtung
vergrößern oder verkleinern, wie in Abbildung 23.6 gezeigt. Für die vertikale
Richtung stehen Ihnen die Pfeiltasten nach oben/unten zur Verfügung. Wenn der
Cursor aktiviert ist, ist seine Position auch der symmetrische Mittelpunkt des
horizontalen Zooms, wenn er deaktiviert ist, bildet die rechte Bildschirmkante den
Ausgangspunkt des horizontalen Zooms.
•
Mit F1 können Sie die Pfeiltasten aktivieren, um die gewünschte(n) Trendzeile(n) zur
Anzeige auszuwählen.
•
Drücken Sie erneut F4 zum Aktivieren der Pfeiltasten für die Cursor-Funktion.
Von der Ereignistabelle zur Trendanzeige mit aktiviertem
Cursor
Innerhalb einer Ereignistabelle können Sie ein bestimmtes Ereignis mit den Pfeiltasten
nach oben/unten markieren (nur im HALTE-Modus). Drücken Sie dann die
EINGABETASTE. Es erscheint eine Trendanzeige mit aktiviertem Cursor, der
automatisch auf das markierte Ereignis gesetzt wird. Die einzelnen Schritte dieses
Vorgangs sind unten erläutert.
Das folgende Beispiel verdeutlicht den Wechsel von der Ereignistabelle Einbrüche und
Spitzen zur Trendanzeige mit aktiviertem Cursor:

Von der Ereignistabelle zur Trendanzeige mit aktiviertem Cursor

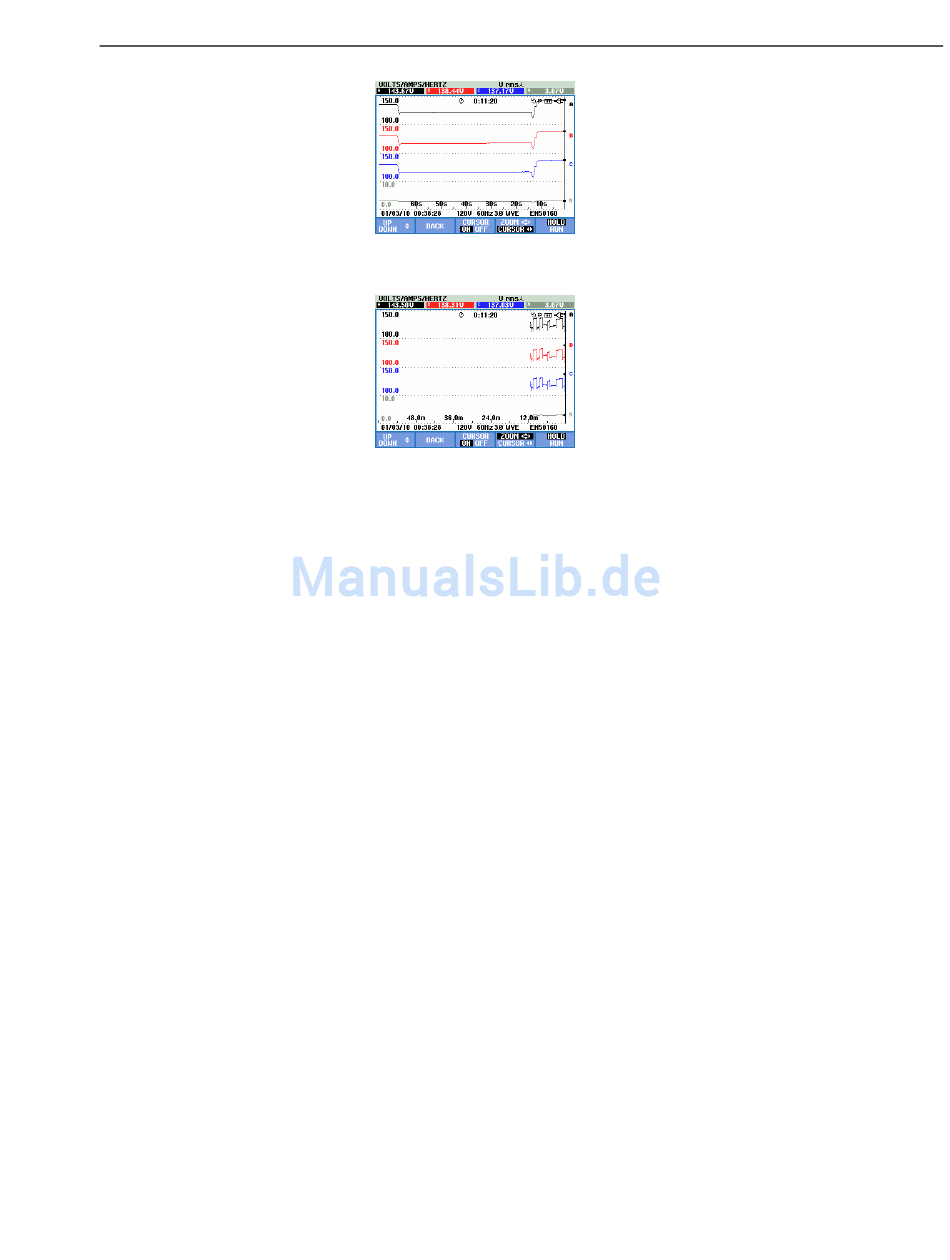

Abbildung 23-5. Trend-Anzeige Cursor an
23
Cursor und Zoom
23-3
