Unsymmetrie; Einführung; Darstellung Mit Zeigern - Fluke 437-II Bedienungsanleitung

Einführung
Unsymmetrie gibt das Phasenverhältnis zwischen Spannungen und Strömen wieder. Die
Messergebnisse berücksichtigen die Grundfrequenz (60 Hz, 50 Hz oder 400 Hz beim
Fluke 437-II), und werden mithilfe des Verfahrens der symmetrischen Komponenten
erzielt. In einem 3-Phasen-Stromversorgungssystem sollte die Phasenverschiebung
zwischen Spannungen und Strömen bei ca. 120° liegen. Der Modus Unsymmetrie
beinhaltet eine Messanzeige, eine Trendanzeige, Ereignistabellen sowie eine Darstellung
mit Zeigern.

Darstellung mit Zeigern

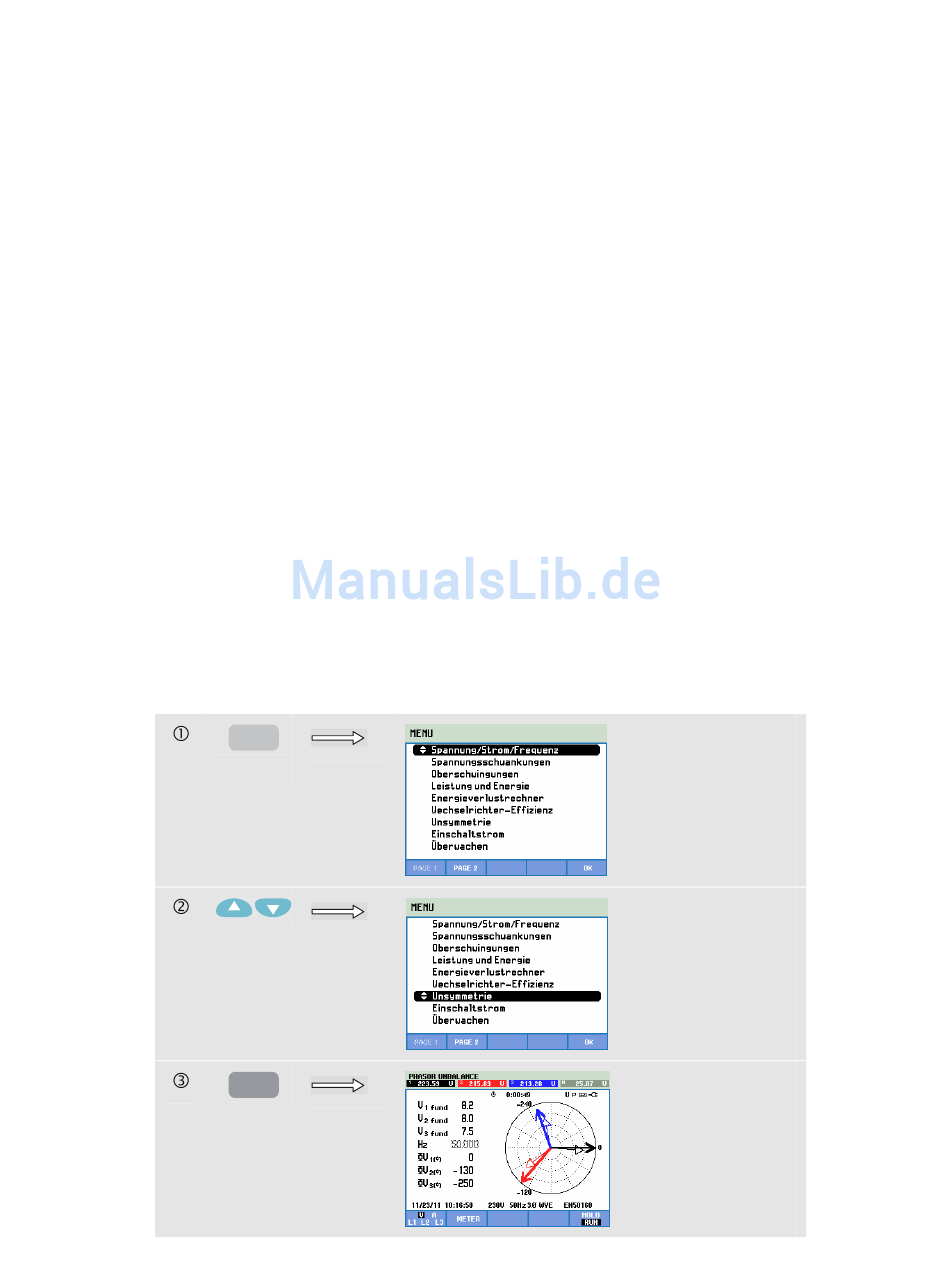

So öffnen Sie den Bildschirm Unsymmetrie mit Zeigern:
MENU
ENTER
Kapitel 14

Unsymmetrie

14-1
