Fluke 434-II/435-II/437-II
Bedienungshandbuch
vergrößert wird. Zoom und Cursor werden wie in Kapitel 23 erläutert über die Pfeiltasten
bedient.
Versatz und Messspanne von Trends werden automatisch so eingestellt, dass in fast allen
Fällen eine deutliche Anzeige gewährleistet wird. Sie können allerdings geändert werden.
Das Menü für Einstellungen rufen Sie mit der Taste EINST. und der Funktionstaste F3 -
FUNKTIONSEINST. auf. Siehe Kapitel 24, FUNKTIONSEINSTellungen

Ereignisse

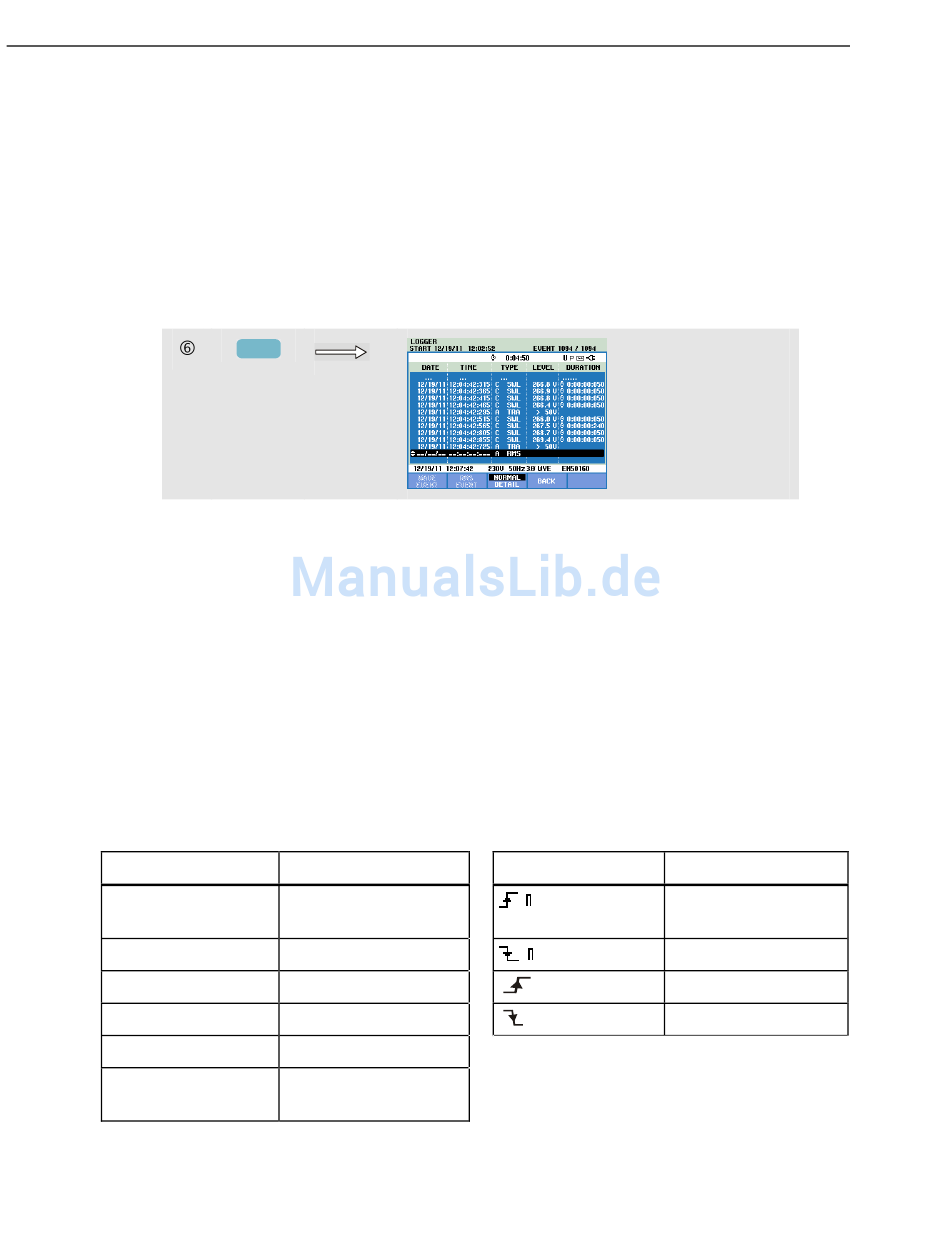

So öffnen Sie die Ereignistabellenanzeige für die Protokollierung.
Die Ereignistabelle listet alle Überschreitungen der Schwellenwerte von
Phasenspannungen auf. Als Schwellenwerte können internationale Standards oder
benutzerdefinierte Schwellenwerte verwendet werden. Für eine Anpassung der
Schwellenwerte benutzen Sie die Taste EINST. und gehen dann zu Grenzwerte. Weitere
Informationen finden Sie in Kapitel 24 unter Einstellen von Grenzwerten.
Im Modus Normal werden die wichtigsten Merkmale eines Ereignisse aufgelistet:
Anfangszeit, Dauer und Spannungsgröße. Im Detail-Modus werden die Details der
Schwellenwertverletzung pro Phase wiedergegeben.
Unter Ereignis Signalform wird die vom Oszilloskop aufgezeichnete Signalform um das
ausgewählte Ereignis angezeigt. Unter Ereignis eff wird der Trend der
Halbzykleneffektivwerte rund um das gewählte Ereignis angezeigt. Die Funktionen
Ereignis Signalform und Ereignis eff sind bei den Geräten Fluke 435-II und 437-II
verfügbar.
Die folgenden Abkürzungen und Symbole werden in den Tabellen verwendet:
Abkürzung
CHG
DIP
INT
SWL
TRA
AMP
21-4
F3
Beschreibung
Schnelle
Spannungsschwankung
Spannungseinbruch
Spannungsunterbrechung
Spannungsspitze
Transient
Ampere-Wert
überschritten
Symbol Beschreibung
Spannungs-
Anstiegsflanke
Spannungs-Abfallflanke
Schwankung nach oben
Schwankung nach unten
