Messgeräteanzeige; Anzeige Signalform - Fluke 437-II Bedienungsanleitung

MANUELLE EINSTELLUNG und F1 – TRENDMASSSTAB auf. Weitere
Informationen hierzu finden Sie im Kapitel 24 unter MANUELLE EINSTELLUNG.

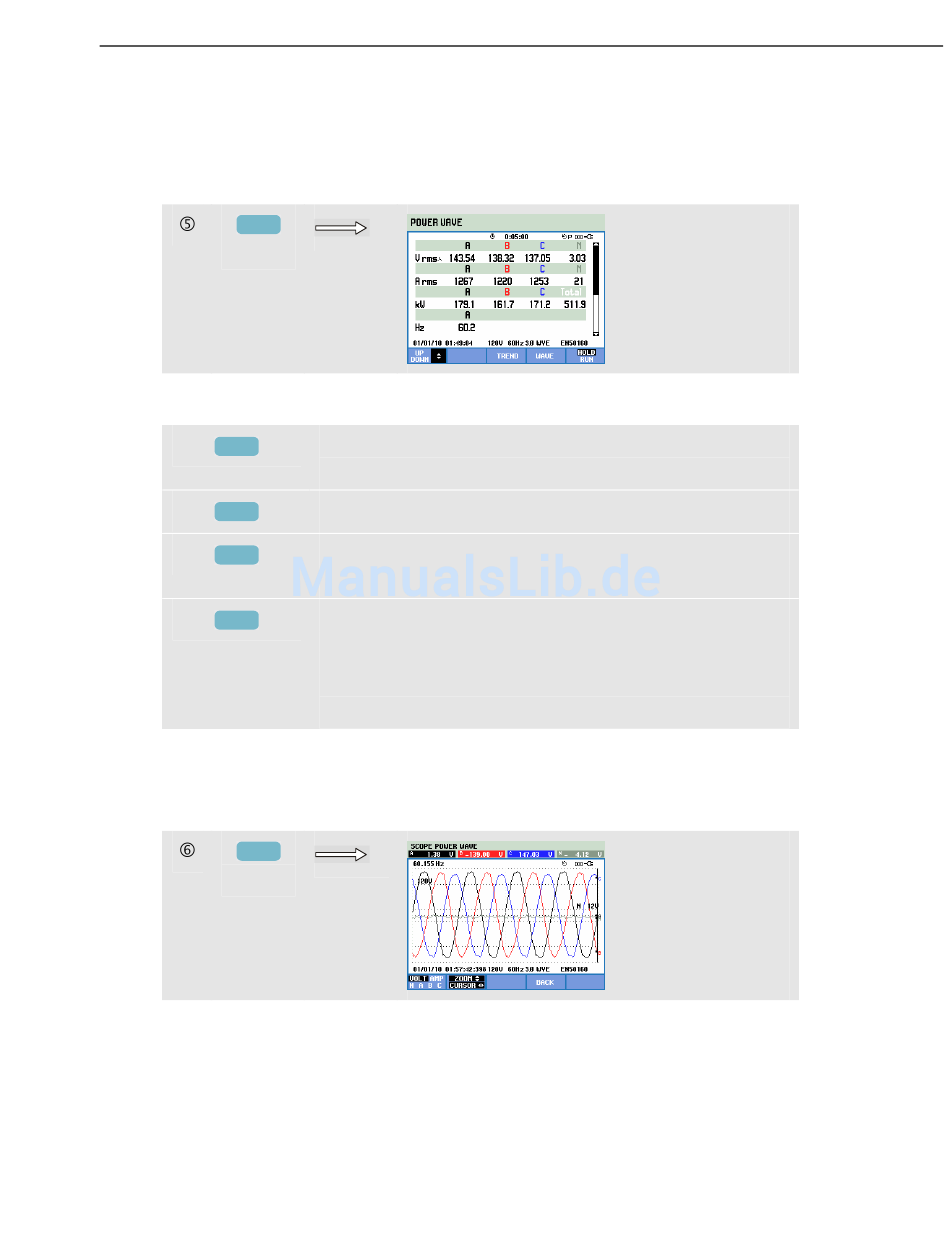

Messgeräteanzeige
So öffnen Sie die Messgeräteanzeige für die Funktion Leistungssignal:
F3
Verfügbare Funktionstasten:
F1
F3
F4
F5

Anzeige Signalform

So öffnen Sie die Messgeräteanzeige für die Funktion Signalform Leistungssignal:
F4
Positionieren Sie den Cursor in der Trendanzeige in den gewünschten Bereich. Drücken
Sie dann F4 – SIGNAL, um die Signalform-Anzeige für diesen Bereich zu öffnen.
Mit den Pfeiltasten nach links/rechts bewegen Sie den Cursor und durchlaufen alle
aufgenommenen Signalformen. Die maximale Aufnahmedauer beträgt etwa 5 Minuten.
Die Zeit der angezeigten Signalform wird an der Cursorposition in der Statuszeile im
unteren Bereich des Bildschirms angezeigt.
Die Pfeiltasten nach oben/unten dienen hier zum
Durchlaufen der Messgeräteanzeige.
Öffnet die Anzeige Trend.
Öffnet die Signalformanzeige. Der Analysator muss im
HALTE-Modus sein. Beschreibungen siehe unten.
Schaltet zwischen HALTEN und Ausführen der
Anzeigenaktualisierung um. Beim Umschalten von
HALTEN auf AUSFÜHREN wird ein Menü aufgerufen, in
dem Sie zwischen sofortigem oder programmiertem Start
wählen und die Dauer der Messung festlegen können.
