Paso 4: Realización de conexiones de datos
Puede configurar el subsistema VTrak como:
• Conexión básica Direct Attached Storage (Almacenamiento adjunto directo,
DAS) (a continuación)
• Conexión DAS en cascada (página 98)
• Conexión DAS en cascada redundante (página 99)
Conexión DAS básica
Para establecer una conexión DAS básica:
• Debe tener una tarjeta SAS HBA en el PC host o el servidor.
• Conecte la tarjeta SAS HBA del PC host al puerto de entrada SAS (con el
icono circular) de la unidad VTrak. Véase la Ilustración 11.
• Utilice el cable SAS SFF-8088 4X a 4X externoproporcionado con la unidad
VTrak.

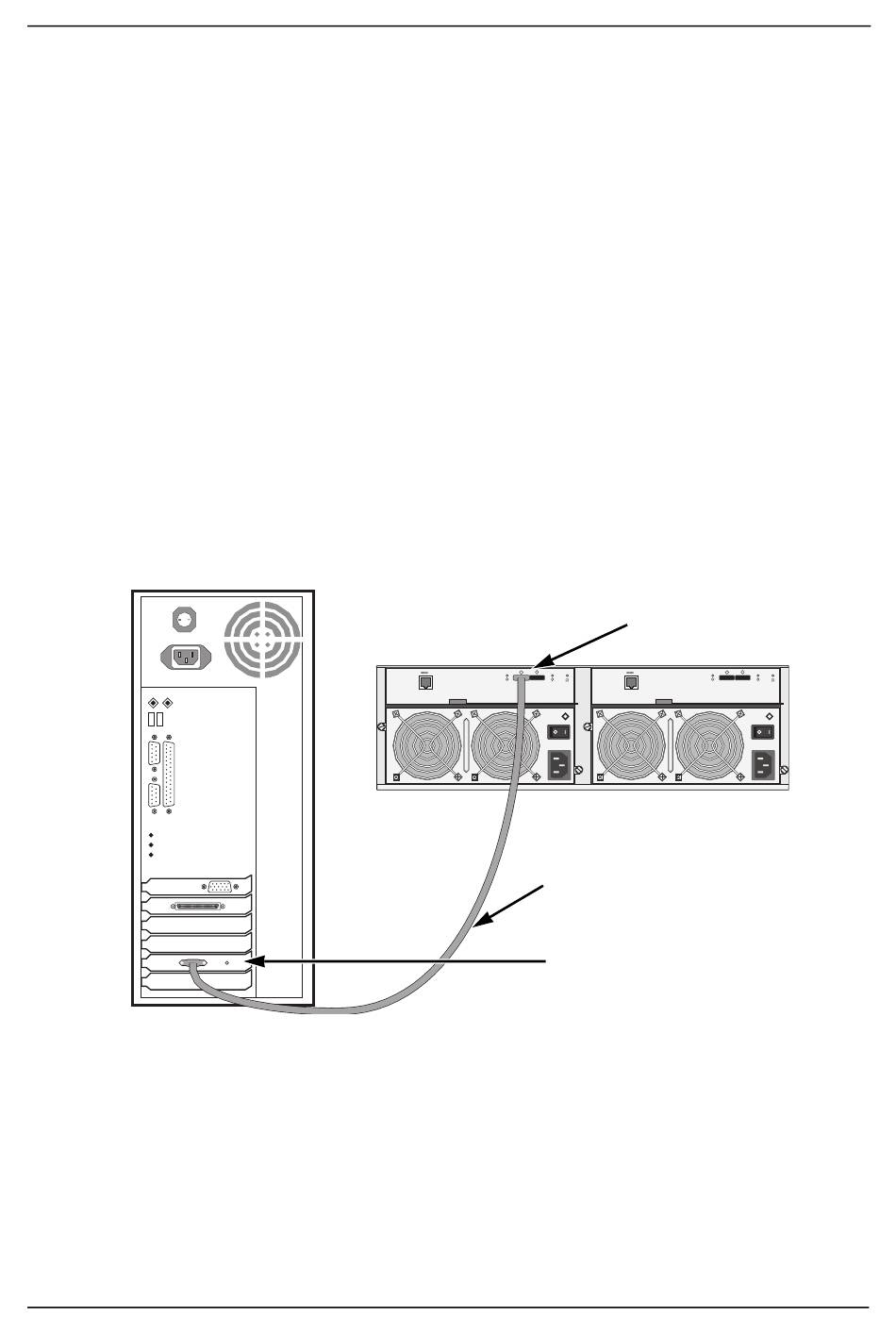

Ilustración 11. Una configuración DAS básica
Servidor o PC host
El diagrama que se presenta a continuación muestra la unidad VTrak J630s. Una
conexión con la unidad J830s es exactamente la misma.
Así se completan las conexiones de gestión y conexiones de datos. Vaya al
apartado "Paso 5: Configuración de conexiones de cables de serie" en la
página 101.
Paso 4: Realización de conexiones de datos
115200 8 N 1
Cable SAS SFF-8088
4X a 4X externo
Tarjeta HBA SAS
96
Puerto circular de
entrada SAS
115200 8 N 1
VTrak J630s
