Operazione 4: Creazione di connessioni dati

È possibile configurare il sottosistema VTrak come:
• Collegamento Direct Attached Storage (DAS, Archiviazione con connessio
ne diretta) di base (in basso)
• Collegamento DAS a cascata (pagina 78)
• Collegamento DAS a cascata ridondante (pagina 79)

Collegamento DAS di base

Per installare un collegamento DAS di base:
• È necessario disporre di una scheda HBA SAS sul PC host o nel server.
• Collegare la scheda HBA SAS sul PC host alla porta SAS IN (con l'icona
circolare) sul VTrak. Vedere la Figura 11.
• Utilizzare il cavo SAS esterno da SFF-8088 4X a 4X fornito con il VTrak.

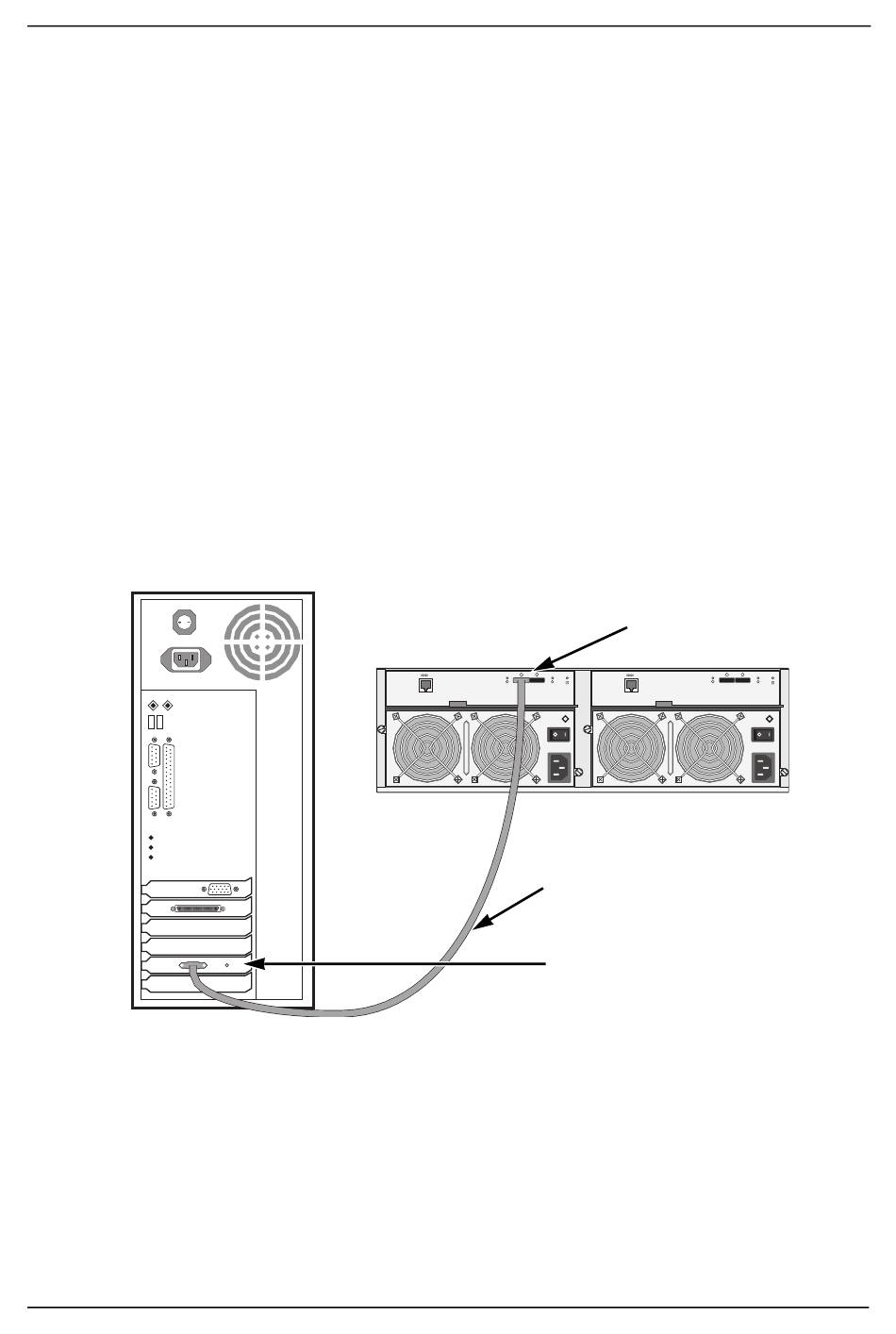

Figura 11. Un collegamento DAS di base
PC host o server
Il diagramma in alto mostra il VTrak J630s. Un collegamento al J830s è
esattamente lo stesso.
Questa operazione completa le connessioni dati e di gestione. Passare all'
"Operazione 5: Installazione dei collegamenti del cavo seriale" a pagina 81.
Operazione 4: Creazione di connessioni dati
115200 8 N 1
Cavo SAS esterno
da SFF-8088 4X a 4X
Scheda HBA SAS
76
Porta circolare
SAS IN
115200 8 N 1
VTrak J630s
