Руководство по быстрому запуску устройств VTrak J830s, J630s
Задача 4: установка соединений для передачи
данных
Вы можете использовать вашу подсистему VTrak в следующих конфигурациях:
•
Базовая система хранения данных с прямым подключением (DAS)
(см. ниже)
•
Каскадное подключение DAS (Стр. 119)
•
Каскадное подключение DAS с резервированием (Стр. 120)
Соединения для базовой конфигурации DAS
Чтобы установить соединения для базовой конфигурации DAS:
•
В вашем хост компьютере или сервере должна быть установлена плата
адаптера шины SAS.
•
Подключите плату адаптера шины SAS хост компьютера к порту SAS IN (со
значком в виде круга) устройства VTrak. См. Рис. 11.
•
Используйте внешний кабель SAS SFF 8088 4X/4X, поставляемый с
устройством VTrak.

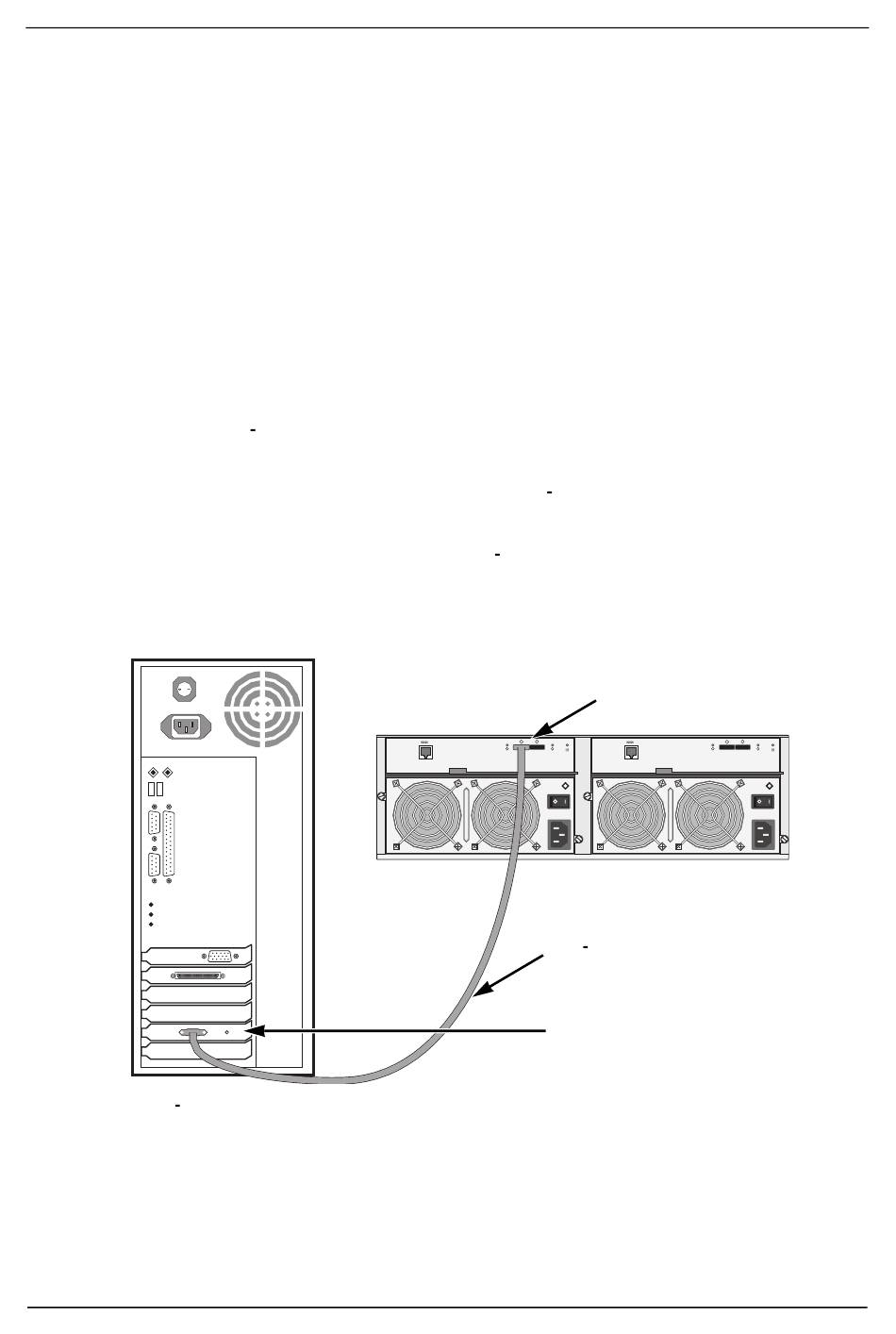

Рис. 11. Базовая конфигурация DAS
Хост компьютер или сервер
На приведенном вверху рисунке показано устройство VTrak J630s. Для
модели J830s используются идентичные соединения.
На этом подключения для передачи данных и управления завершены.
Перейдите к разделу «Задача 5: установка последовательных соединений»
На стр. 123.
115200 8 N 1
внешний кабель SAS
SFF 8088 4X/4X
Плата HBA SAS
117
Порт SAS IN (со
значком в виде круга)
115200 8 N 1
VTrak J630s
