Guide de démarrage rapide du VTrak J830s, J630s

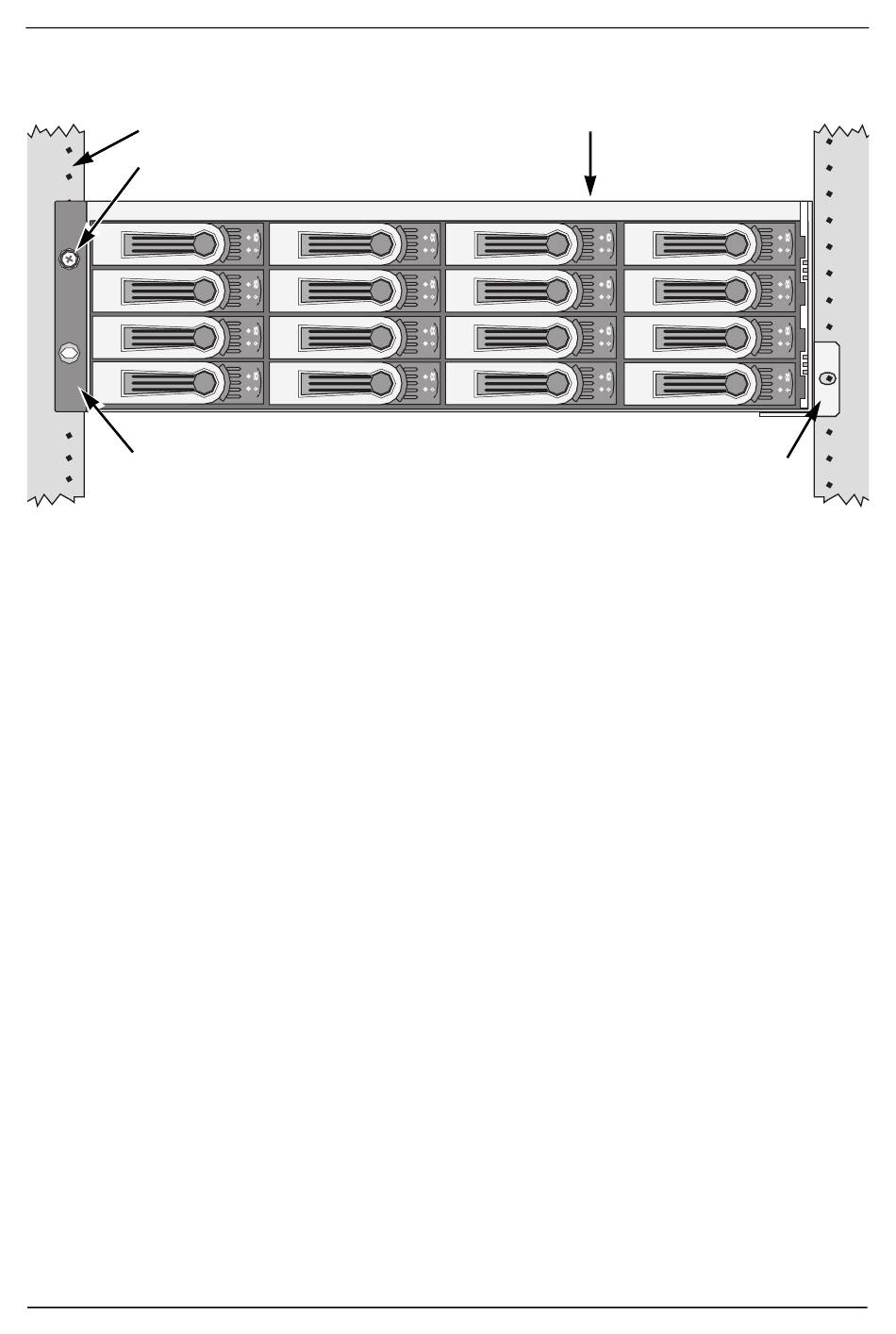

Figure 3. Le VTrak J630s monté dans une baie avec les rails fournis
Montant vertical de la baie
Installation d'une vis et d'un écrou à embase
Trou supérieur uniquement
Poignées montées à l'extérieur
du montant de la baie
Pour installer le sous-système VTrak dans une baie avec les rails de montage
fournis :
1. Vérifiez que les rails de montage rentrent bien dans la baie. Voir page 50,
Figure 4.
2. Réglez la longueur des rails de montage, si nécessaire.
Le rail arrière se glisse à l'intérieur du rail avant. Les moitiés de rail sont
rivées ensemble et ne nécessitent pas de vis de réglage.
3. Fixez les rails de montage sur la partie externe des montants de la baie, à
l'aide des vis de fixation et écrous à embase de votre système de baie.
Assurez-vous que le support du rail avant est sur le dessous et fait face à
l'intérieur.
Les broches d'alignement entrent dans les trous de la baie au-dessus et
en-dessous des vis de fixation.
Utilisez les vis de fixation et les écrous à embase de votre système de baie.
Serrez les vis et écrous à embase selon les instructions de votre système de
baie.
4. Placez le sous-système VTrak sur les rails.
5. Fixez le sous-système VTrak à la baie.
Une vis de chaque côté. Utilisez les vis de fixation et les écrous à embase de
votre système de baie. Serrez les vis et écrous à embase selon les
instructions accompagnant votre système de baie.
VTrak J630s
Les rails de montage (fournis) se
montent à l'extérieur du montant
de la baie
