Руководство по быстрому запуску устройств VTrak J830s, J630s

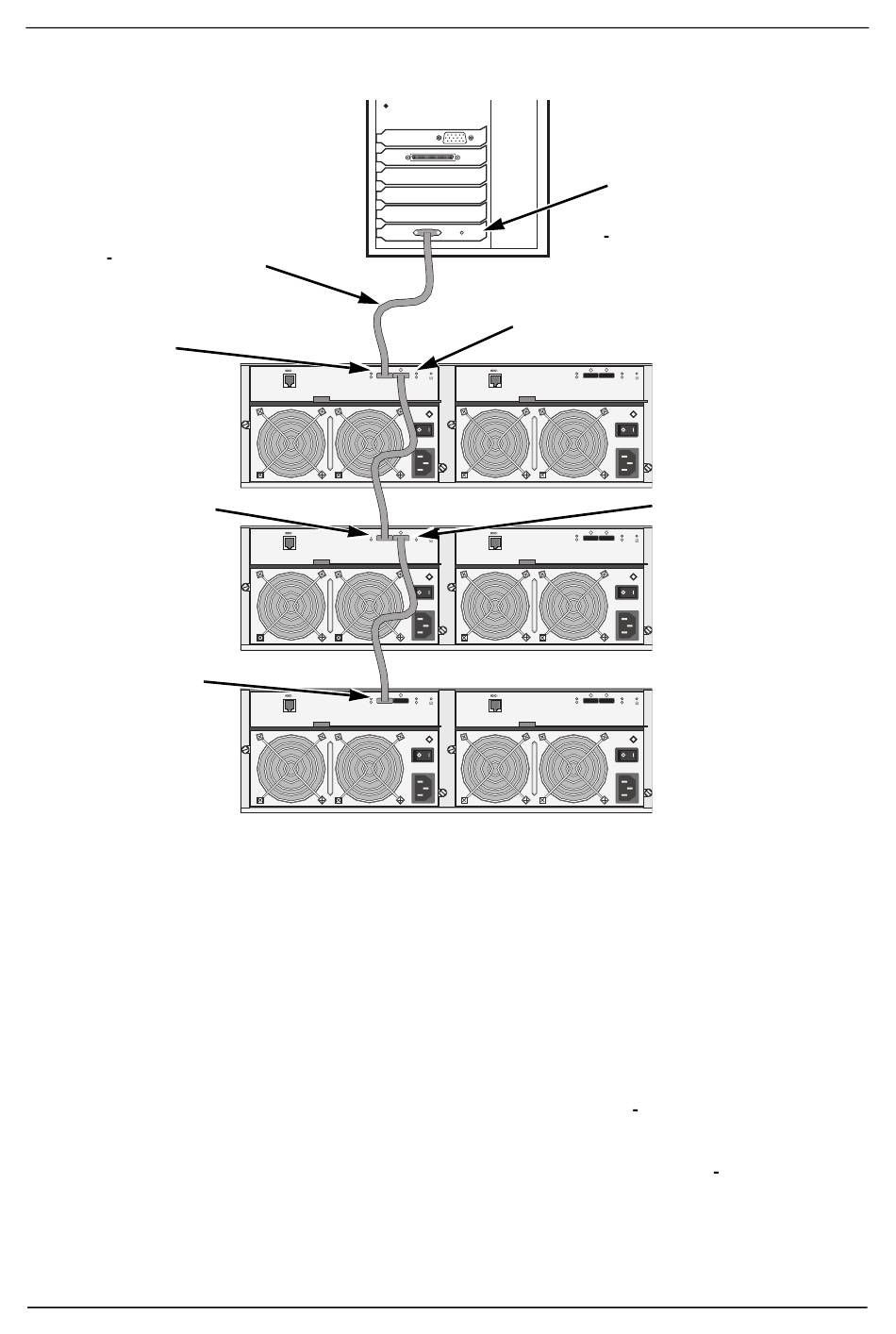

Рис. 12. Каскадное подключение DAS
внешний кабель SAS
SFF 8088 4X/4X
Порт SAS IN (со
значком в виде
круга)
Порт SAS IN
(со значком в
виде круга)
Порт SAS IN
(со значком в
виде круга)
На рисунке на Стр. 120 показано устройство VTrak J630s. Для модели J830s
используются идентичные соединения.
На этом подключения для передачи данных и управления завершены.
Перейдите к разделу «Задача 5: установка последовательных соединений»
На стр. 123.
Каскадное подключение DAS с резервированием
Чтобы установить каскадное подключение DAS с резервированием:
1. Подключите плату адаптера шины SAS первого хост компьютера к порту
SAS IN (со значком в виде круга) первого устройства VTrak.
См. Стр. 122, Рис. 13. Используйте внешний кабель SAS SFF 8088 4X/4X
(поставляемый с устройством VTrak).
115200 8 N 1
115200 8 N 1
115200 8 N 1
119
Плата HBA SAS
Хост компьютер или
сервер
Порт SAS OUT (со значком
в виде ромба)
115200 8 N 1
115200 8 N 1
115200 8 N 1
VTrak J630s
Порт SAS OUT
(со значком в
виде ромба)
VTrak J630s
VTrak J630s
