Guide de démarrage rapide du VTrak J830s, J630s

Connexion DAS en cascade

Pour configurer une connexion DAS en cascade :
1. Connectez la carte SAS HBA du PC hôte au port d'entrée SAS
(avec l'icône en forme de cercle) sur le premier VTrak.
Voir Figure 12. Utilisez un câble SAS externe SFF-8088 4X à 4X
(fourni avec le VTrak).
2. Connectez le port de sortie SAS (avec l'icône en forme de losange) sur le
même module d'E/S du premier VTrak au port d'entrée SAS (avec l'icône en
forme de cercle) sur le deuxième VTrak.
Vérifiez que vous connectez bien l'icône cercle à l'icône losange et vice
versa.
Vous pouvez mettre en cascade jusqu'à quatre unités VTrak de cette façon.
Vous pouvez combiner des unités J830s et J630s ainsi que des unités J610s
et J310s dans une même cascade. Notez que les unités Jx10s sont des
unités 3Gb et peuvent réduire le débit de données.

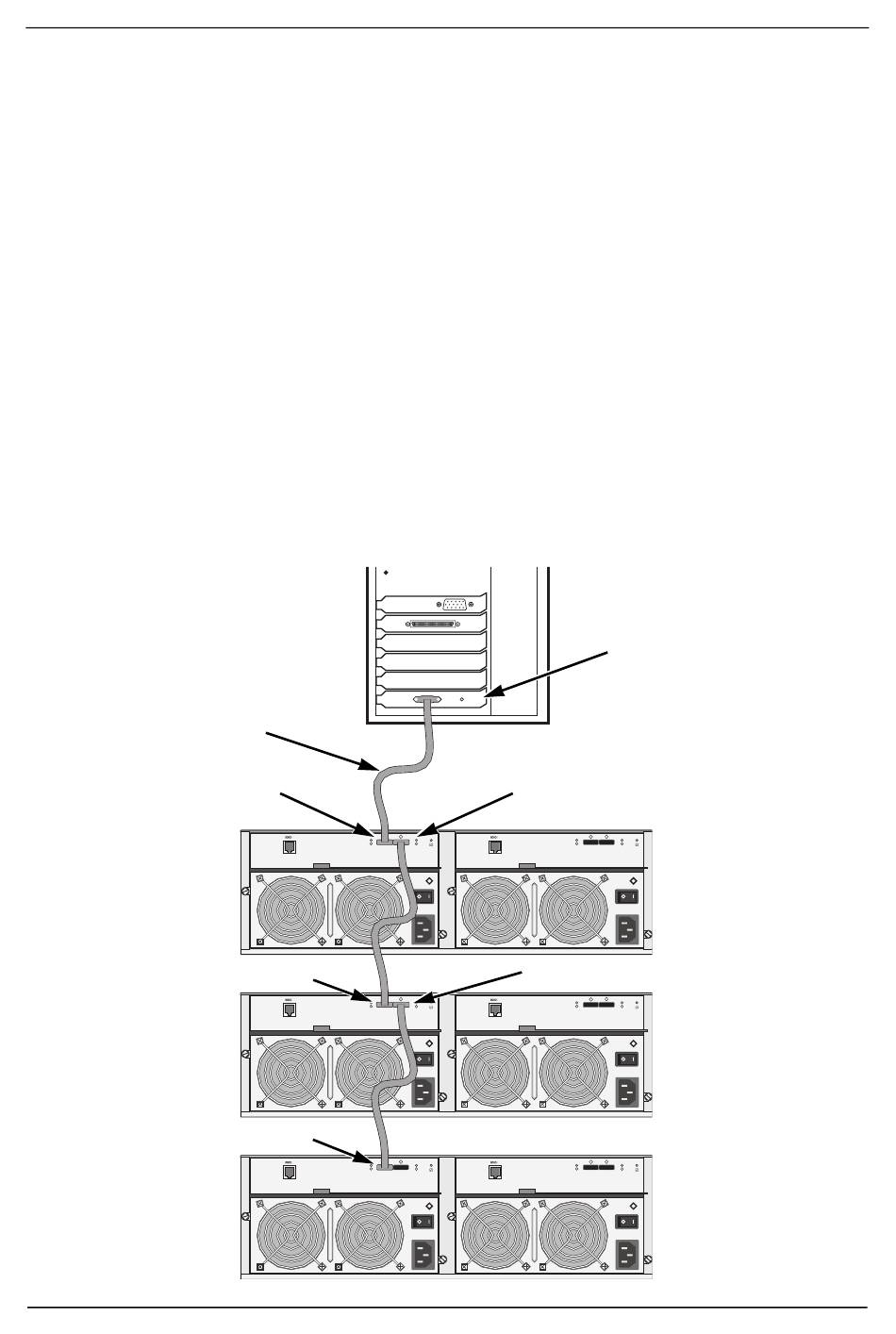

Figure 12. Une connexion DAS en cascade
Câble SAS externe
4X à 4X SFF-8088
Port d'entrée
SAS cercle
Port d'entrée SAS cercle
Port d'entrée SAS cercle
115200 8 N 1
115200 8 N 1
115200 8 N 1
57
Carte HBA SAS
PC hôte ou serveur
Port de sortie SAS losange
115200 8 N 1
Port de sortie SAS losange
115200 8 N 1
115200 8 N 1
VTrak J630s
VTrak J630s
VTrak J630s
