Montageschienen in das Rack eingebaut. Es können auch eigene vorhandene
Schienen verwendet werden.

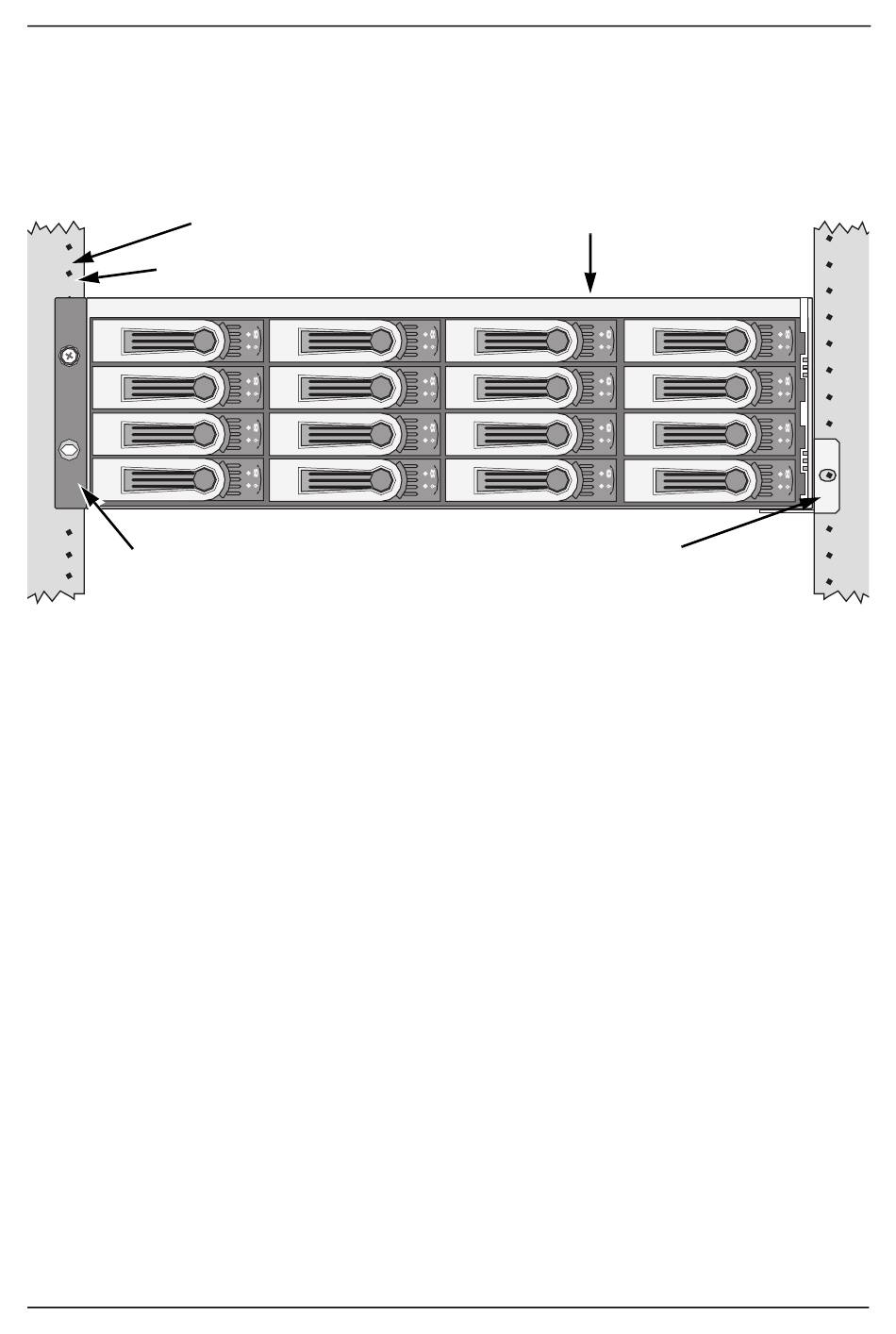

Abbildung 3. VTrak J630s mit den mitgelieferten Schienen in einem
Rack montiert
Vertikaler Rackpfosten
Schraube und Flanschmutter installieren
Nur obere Bohrung
Griffe zur Befestigung an der
Außenseite der Rackpfosten
So installieren Sie das VTrak-Subsystem mittels der mitgelieferten
Montageschienen in einem Rack:
1. Prüfen Sie, ob die Montageschienen einwandfrei in Ihr Racksystem passen.
Siehe Seite 27, Abbildung 4.
2. Passen Sie die Länge der Montageschienen erforderlichenfalls an.
Die hintere Schiene gleitet in der vorderen Schiene. Die Schienenhälften
sind miteinander vernietet und benötigen keine Einstellschrauben.
3. Befestigen Sie die Montageschiene an der Außenseite der Rackpfosten;
verwenden Sie dazu die Befestigungsschrauben und die Flanschmuttern
Ihres Racksystems.
Achten Sie darauf, dass die Auflage der vorderen Schiene unten ist und
nach innen zeigt.
Die Ausrichtungsstifte passen in die Racklöcher ober- und unterhalb der
Befestigungsschrauben.
Verwenden Sie die Befestigungsschrauben und Flanschmuttern Ihres
Racksystems. Ziehen Sie die Schrauben und Flanschmuttern gemäß den
Anweisungen für Ihr Racksystem fest.
4. Platzieren Sie das VTrak-Subsystem auf die Schienen.
5. Verbinden Sie das VTrak-Subsystem sicher mit dem Rack.
Schritt 2: Einbauen des VTrak-Geräts in ein Rack
VTrak J630s
Montageschienen (im
Lieferumfang) Installationsposition
außerhalb des Rackpfostens
