Guía de inicio rápido de las unidades VTrak J830s y J630s
• Para el soporte, instale solamente los tornillos que se proporcionan con
el soporte.
• Para el adaptador, instale solamente los tornillos que se proporcionan
con el adaptador.
• Instale dos tornillos por unidad, dos tornillos por soporte y dos tornillos
por adaptador.
• Ajuste los tornillos. Procure no apretarlos demasiado.
5. Vuelva a instalar el portaunidades en el gabinete de la unidad VTrak.
6. Repita los pasos del 2 al 5 hasta que haya instalado todas las unidades de
disco.

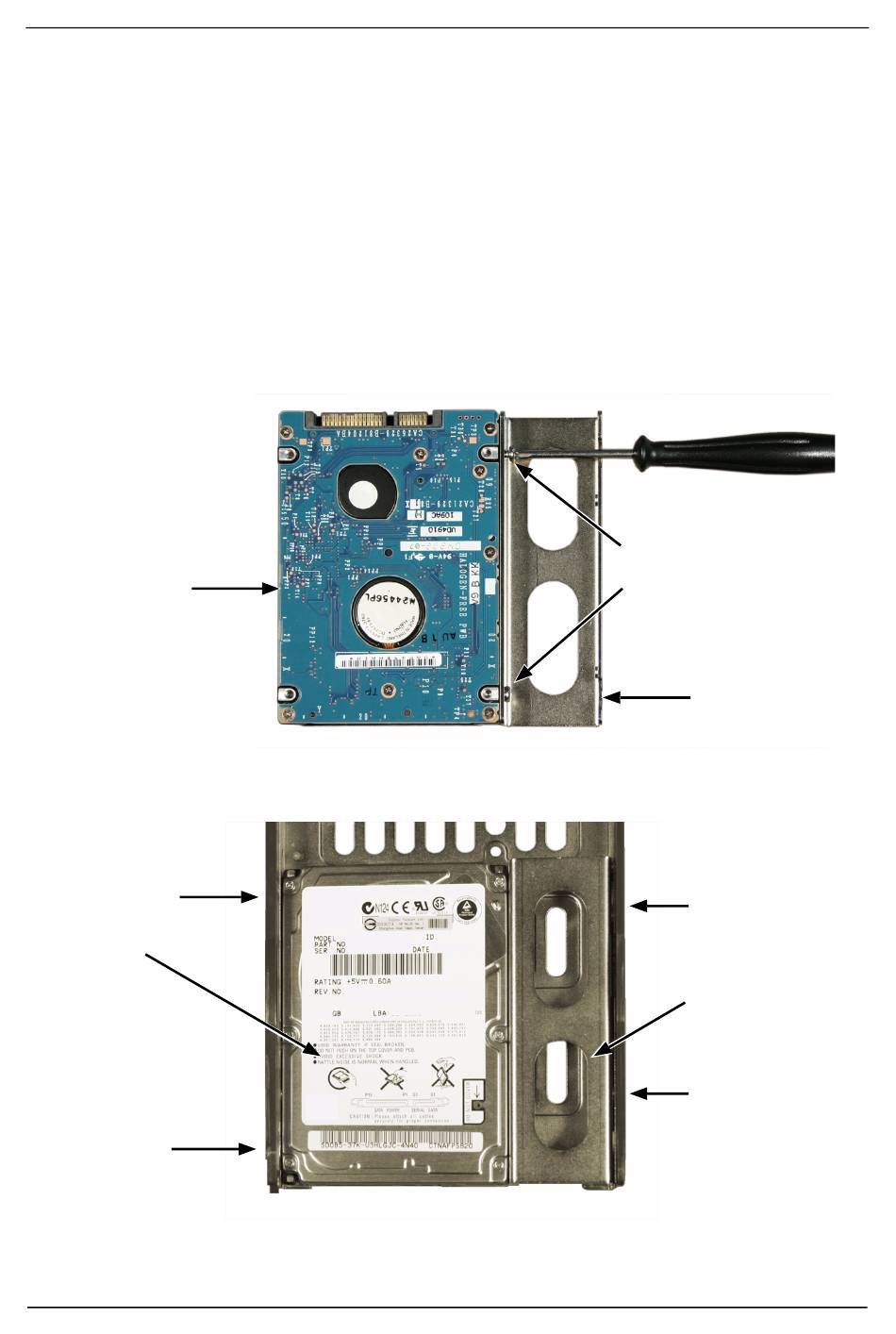

Ilustración 9. Unidad de disco de 6,4 cm (2,5 pulgadas) y soporte de montaje
Unidad de
disco
Ilustración 10. Ubicaciones de los tornillos de montaje del portaunidades
Unidad de disco
Tornillos de
montaje
Unidad de
disco
Unidad de disco
Tornillos de
montaje
Nota: los tornillos del soporte son más grandes que los
tornillos de la unidad de disco duro.
95
Unidad de disco
Tornillos demontaje
Soporte de
montaje
Tornillo de
montaje del
soporte
Soporte de
montaje
Tornillo de
montaje del
soporte
