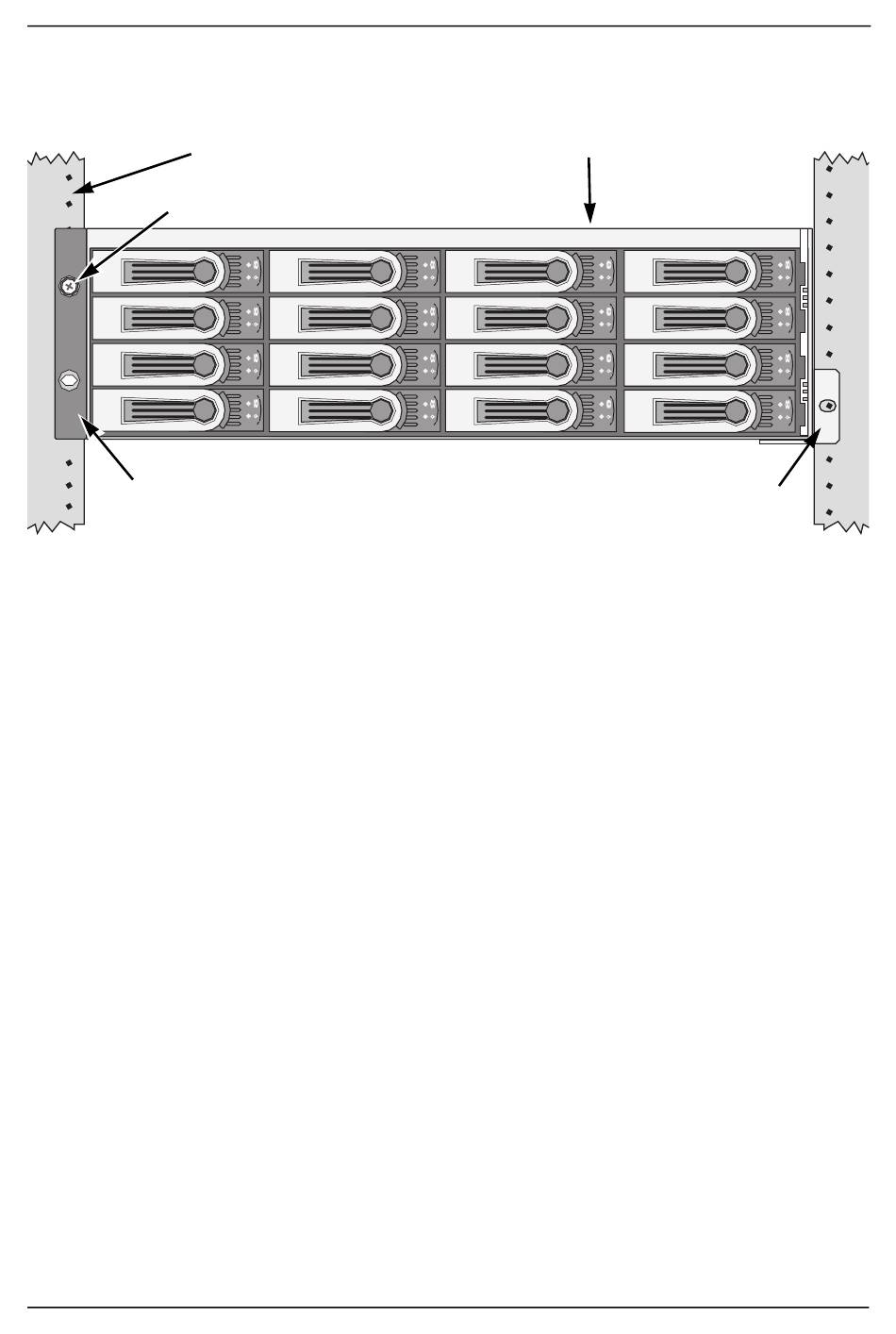

Рис. 3. Устройство VTrak J630s, установленное на стойке с помощью прилагаемых
направляющих
Вертикальная часть стойки
Крепеж винтами & гайка фланца
Только верхнее отверстие
Ручки монтируются
снаружи стойки
Чтобы установить подсистему VTrak на стойке с помощью прилагаемых
направляющих:
1. Убедитесь, что монтажные направляющие подходят для стойки. См.
Стр. 112, Рис. 4.
2. Отрегулируйте монтажные направляющие до нужной длины.
Задняя направляющая вставляется внутрь передней направляющей. Обе
половины направляющей скреплены заклепками и не требуют
использования установочных винтов.
3. Закрепите крепежные направляющие в сборе на внешних сторонах стоек,
используя крепежные винты и гайки фланцев от вашей стойки.
Убедитесь, что опора на передней направляющей находится внизу и
направлена вовнутрь.
Направляющие штифты вставляются в отверстия сверху и снизу
крепежных винтов.
Используйте крепежные винты и гайки фланцев от вашей стойки. Затяните
винты и гайки фланцев в соответствии с инструкцией к вашей стойке.
4. Установите подсистему VTrak на направляющие.
5. Закрепите подсистему VTrak на стойке.
Один винт на каждой стороне. Используйте крепежные винты и гайки
фланцев от вашей стойки. Затяните крепежные винты и гайки фланцев в
соответствии с инструкциями для вашей стойки.
Задача 2: установка устройства VTrak на стойке
VTrak J630s
Крепежные направляющие
(прилагаются) установлены на
внешней стороне стойки
