Guide de démarrage rapide du VTrak J830s, J630s

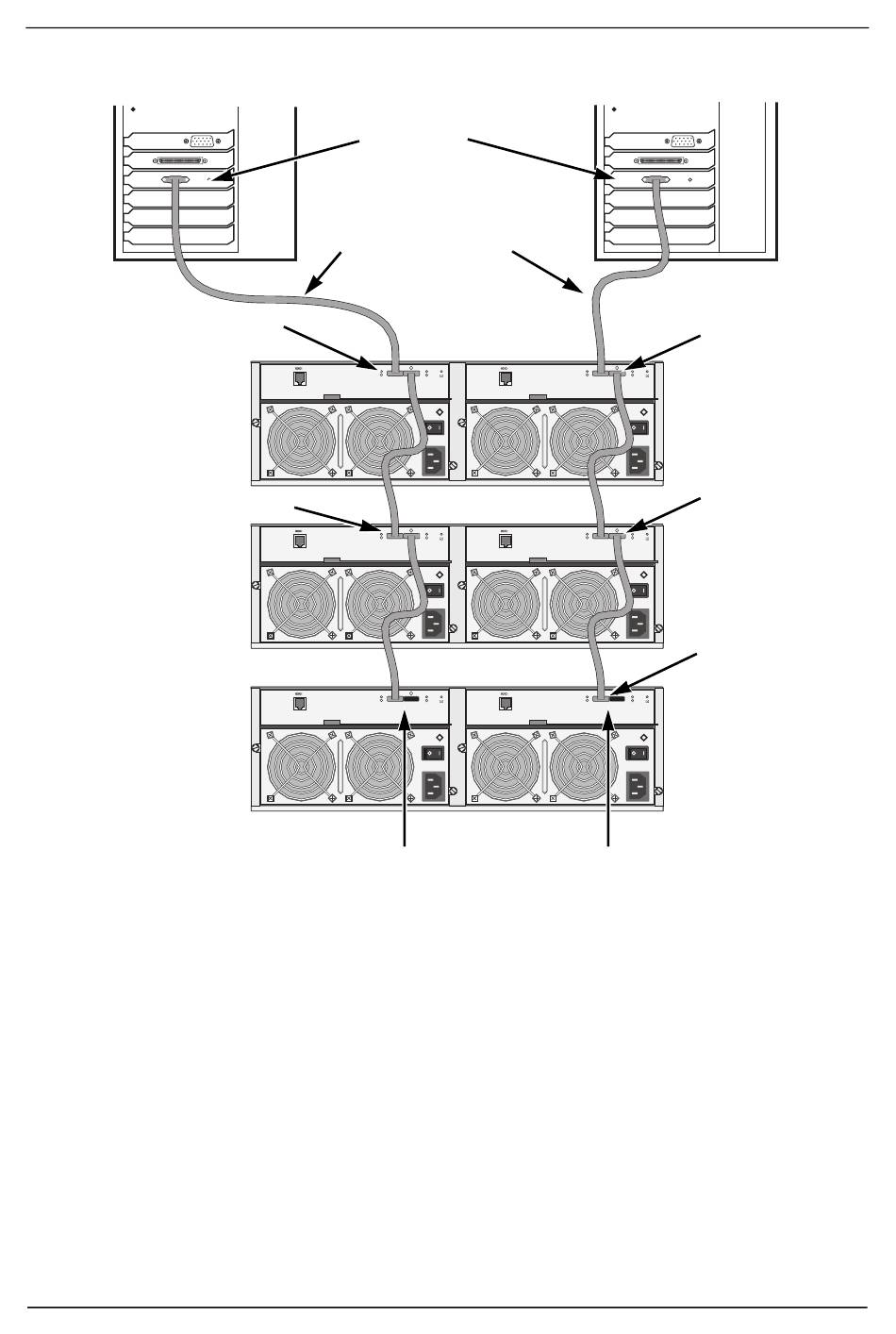

Figure 13. Une connexion DAS en cascade redondante
Port d'entrée
SAS cercle
Port d'entrée SAS
cercle
VTrak J630s
VTrak J630s
Configuration en cascade 1
Le schéma ci-dessus illustre le VTrak J630s. La connexion au J830s est
absolument identique.
Cette opération complète l'établissement de connexions de chemins de données
et de gestion. Passez à l' « Tâche 5 : configuration des connexions de câble
série » à la page 60.
Cartes
HBA SAS
Câble SAS externe
4X à 4X
SFF-8088cables
115200 8 N 1
115200 8 N 1
115200 8 N 1
59
115200 8 N 1
115200 8 N 1
115200 8 N 1
Configuration en cascade 2
Port de sortie
SAS losange
Port de sortie
SAS losange
Port d'entrée
SAS cercle
