Tâche 5 : configuration des connexions de câble
série
La communication série permet à l'interface de ligne de commande (CLI) de vo
tre PC de surveiller et contrôler le sous-système du VTrak. Vous trouverez une
explication de la CLI à la « Tâche 7 : configuration de la connexion CLI »
à la page 62.
L'emballage du VTrak inclut un câble de données série RJ11-à-DB9.
Pour configurer la connexion de câble série suivez les instructions ci-dessous :
1. Attachez l'extrémité RJ11 du câble de données série au connecteur série
RJ11 du module d'E/S 1 à l'arrière du sous-système VTrak.
Reportez-vous à la Figure 14.
2. Reliez l'extrémité DB9 du câble de données série à un port série du PC hôte
ou du serveur.

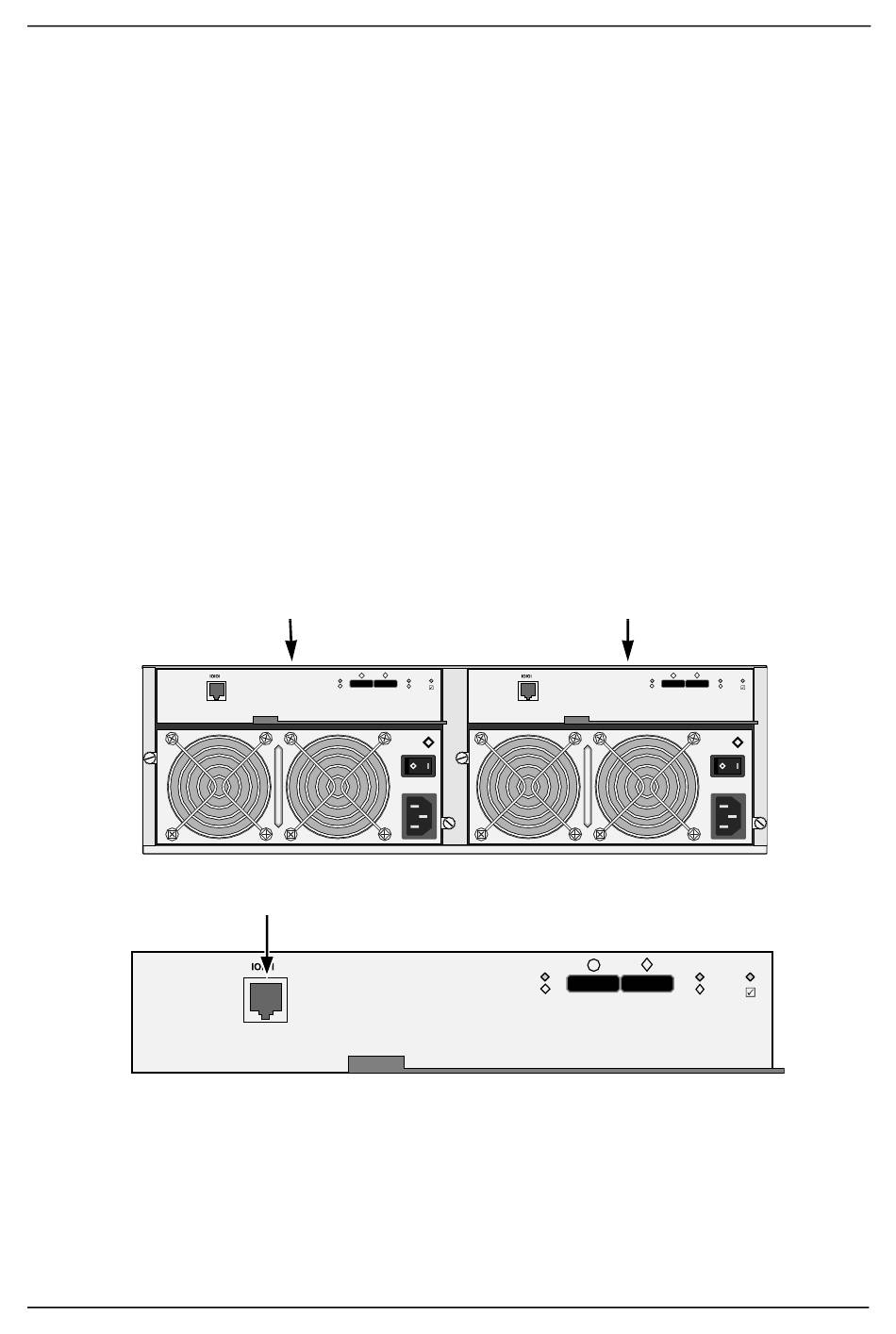

Figure 14. Utilisez le connecteur série sur le module d'E/S de gauche
Rattachez le câble série à ce module.
Connecteur série RJ11
Module d'E/S 1
115200 8 N 1
115200 8 N 1
Tâche 5 : configuration des connexions de câble série
Module d'E/S 2
115200 8 N 1
