Задача 5: установка последовательных соединений
Последовательное соединение обеспечивает контроль и управление
подсистемой VTrak с помощью интерфейса командной строки на вашем
компьютере. Интерфейс командной строки описан в разделе «Задача 7:
установка соединения для интерфейса командной строки» На стр. 125.
В комплекте устройства VTrak имеется кабель последовательной передачи
данных RJ11 DB9.
Для установки соединения с помощью кабеля последовательного порта
выполните следующее.
1. Подключите разъем RJ11 последовательного кабеля к последовательному
порту RJ11 модуля ввода вывода 1 на задней панели подсистемы VTrak.
См. Рис. 14.
2. Подключите разъем DB9 кабеля последовательной передачи данных к
последовательному порту хост компьютера или сервера.

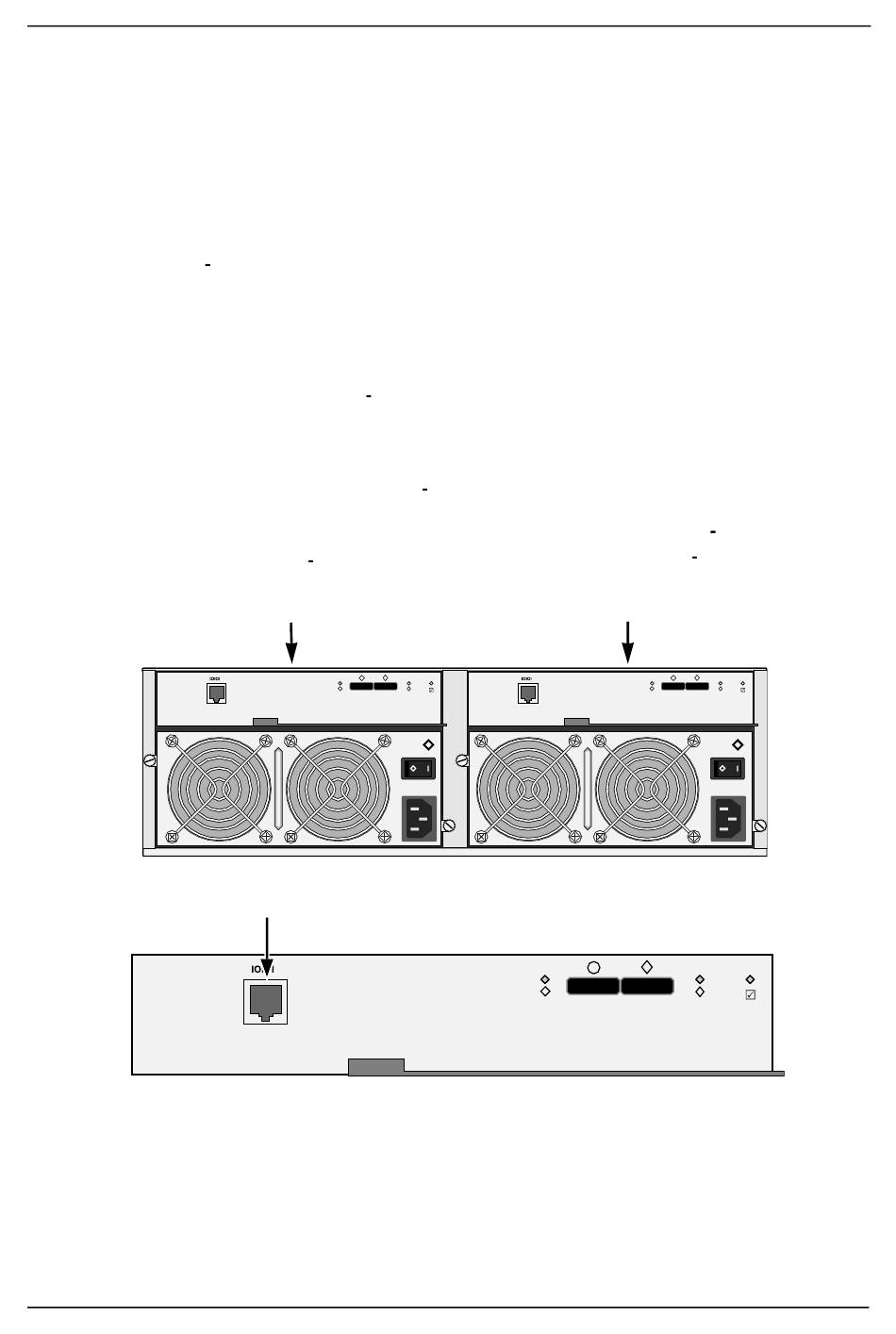

Рис. 14. Используйте последовательный порт левого модуля ввода вывода
Модуль ввода вывода 1
подключите последовательный
кабель к этому модулю
Разъем последовательного
порта RJ11
115200 8 N 1
115200 8 N 1
Задача 5: установка последовательных соединений
(дополнительно)
115200 8 N 1
122
Модуль ввода
вывода 2
