Schritt 4: Herstellen Der Datenverbindungen; Basis-Das-Verbindung - Promise Technology VTrak series Kurzanleitung

VTrak J830s, J630s – Kurzanleitung

Schritt 4: Herstellen der Datenverbindungen

Sie können Ihr VTrak-Subsystem konfigurieren als:
• Basic Direct Attached Storage (DAS)-Verbindung (unten)
• Anordnen der DAS-Verbindung (Seite 36)
• Redundante kaskadierende DAS-Verbindung (Seite 37)

Basis-DAS-Verbindung

So richten Sie eine Basis-DAS-Verbindung ein:
• Im Host PC oder im Server muss eine SAS HBA-Karte enthalten sein.
• Verbinden Sie die SAS HBA-Karte im Host PC mit der SAS IN-Schnittstelle
(mit dem kreisförmigen Symbol) auf dem VTrak. Siehe Abbildung 11.
• Verwenden Sie das externe SFF-8088-4X-auf-4X-SAS-Kabel, das im
Lieferumfang des VTrak enthalten war.

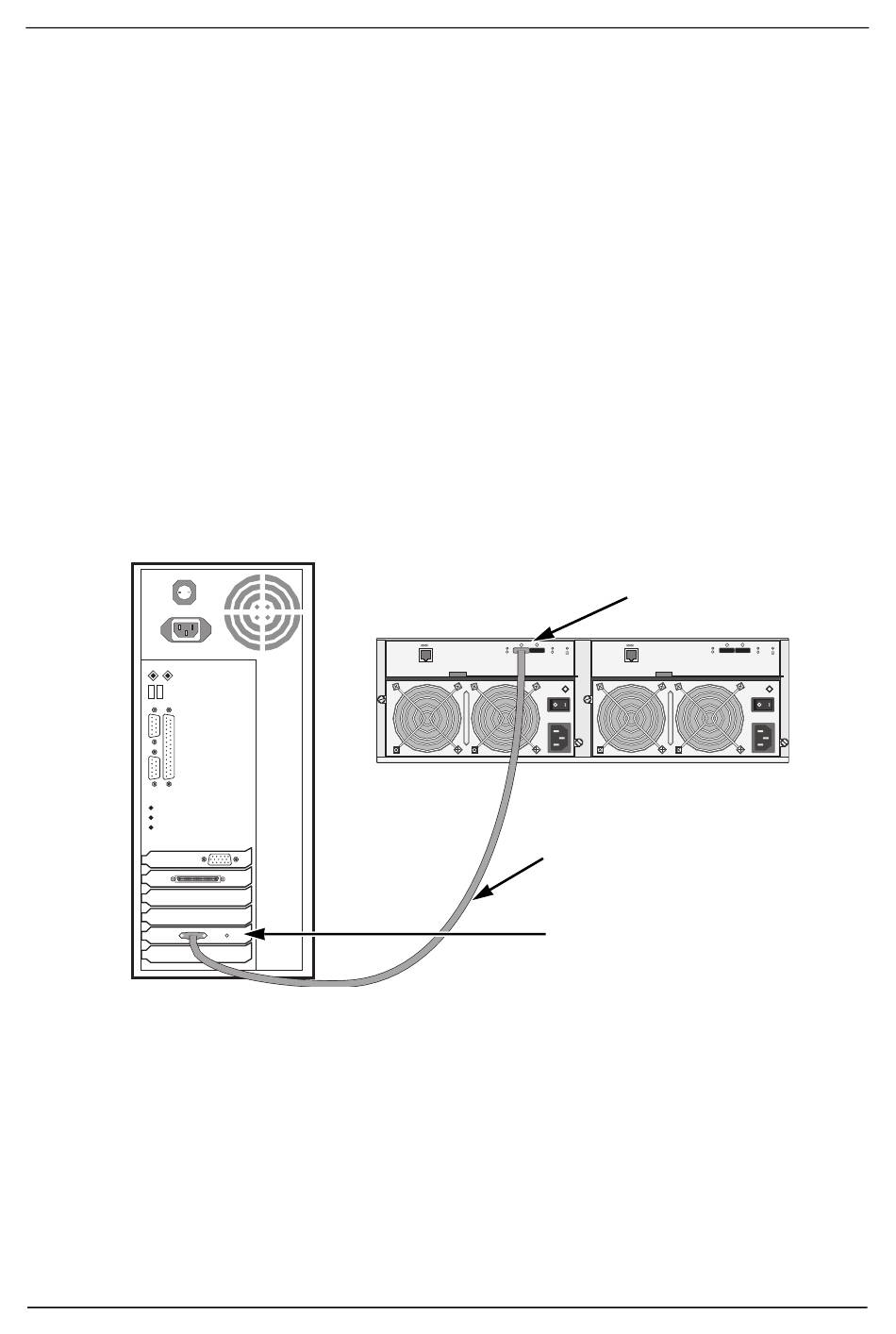

Abbildung 11. Eine Basis-DAS-Verbindung
Host-PC oder Server
Das Diagramm oben zeigt den VTrak J630s. Die Verbindung mit dem J830s kann
auf gleiche Weise hergestellt werden.
Hiermit sind die Daten- und Verwaltungsverbindungen abgeschlossen. Gehen
Sie zu „Schritt 5: Einrichten von seriellen Kabelverbindungen" auf Seite 40.
115200 8 N 1
Externes SFF-8088
4X-auf-4X-SAS-Kabel
SAS HBA-
Erweiterungskarte
35
Kreisförmige SAS I
Schnittstelle
115200 8 N 1
VTrak J630s
