VTrak J830s, J630s – Kurzanleitung

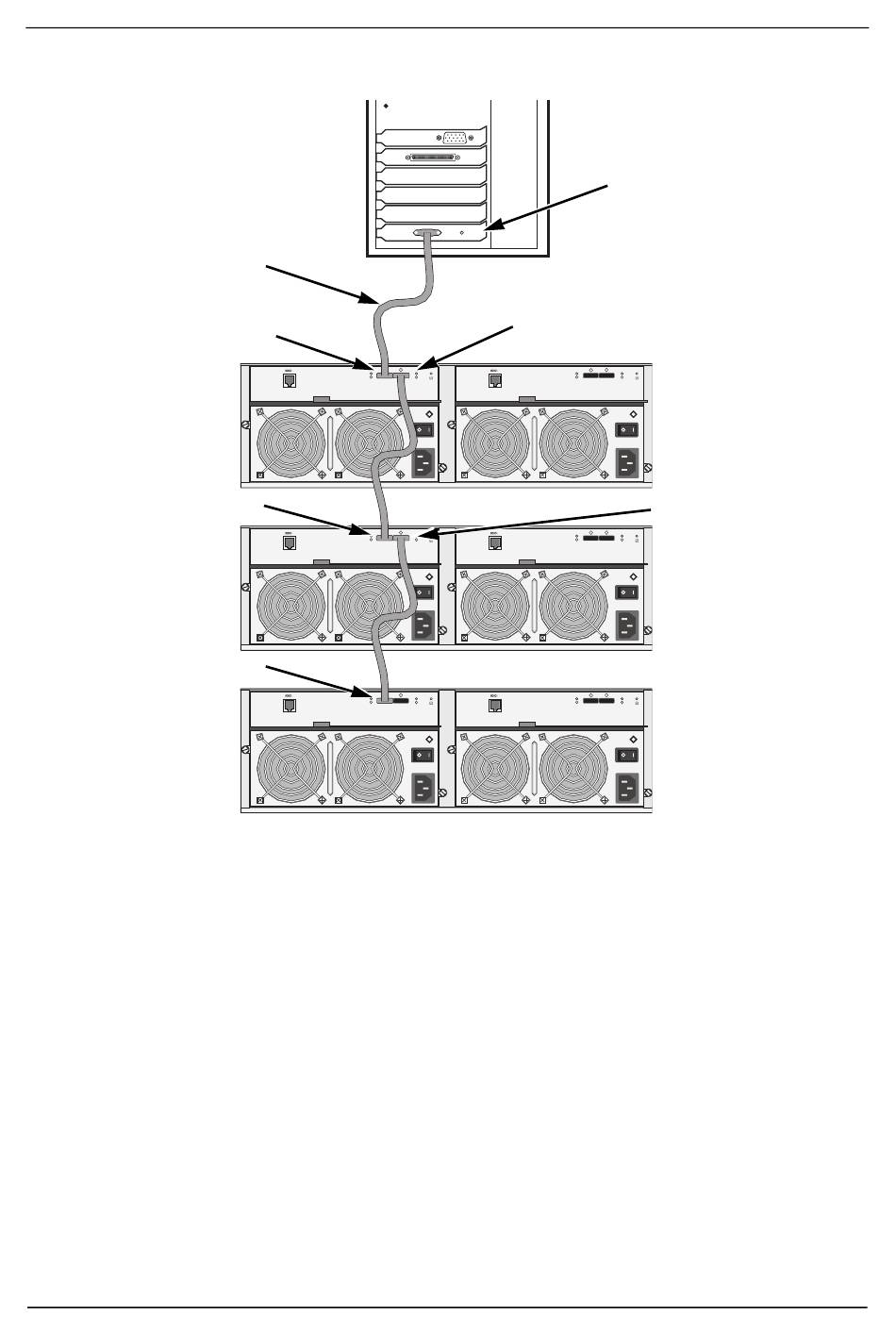

Abbildung 12. Eine kaskadierte DAS-Verbindung
Externes SFF-8088
4X-auf-4X-SAS-Kabel
Kreisförmige SAS IN-
Schnittstelle
Kreisförmige SAS
IN-Schnittstelle
Kreisförmige SAS IN-
Schnittstelle
Das Diagramm auf Seite 37 zeigt den VTrak J630s. Verbindungen mit dem J830s
sind identisch.
Hiermit sind die Daten- und Verwaltungsverbindungen abgeschlossen. Gehen
Sie zu „Schritt 5: Einrichten von seriellen Kabelverbindungen" auf Seite 40.

Redundante kaskadierende DAS-Verbindung

So richten Sie eine redundante kaskadierende DAS-Verbindung ein:
1. Schließen Sie die SAS HBA-Karte im ersten Host PC an die SAS IN-
Schnittstelle (mit dem kreisförmigen Symbol) auf dem ersten VTrak an.
Siehe Seite 39, Abbildung 13. Verwenden Sie ein externes SFF-8088-4X-auf
-4X-SAS-Kabel (im Lieferumfang des VTrak enthalten).
2. Verbinden Sie die SAS OUT-Schnittstelle (mit dem rautenförmigen Symbol)
auf dem gleichen E/A-Modul des ersten VTrak mit der SAS IN-Schnittstelle
(mit dem kreisförmigen Symbol) des zweiten VTrak.
115200 8 N 1
115200 8 N 1
115200 8 N 1
37
SAS HBA-
Erweiterungskarte
Host-PC oder
Server
Rautenförmige SAS
OUT-Schnittstelle
115200 8 N 1
115200 8 N 1
115200 8 N 1
VTrak J630s
Rautenförmige SAS
OUT-Schnittstelle
VTrak J630s
VTrak J630s
