Paso 5: Configuración de conexiones de cables de
serie
La comunicación serie activa la Interfaz de línea de comandos (Command Line
Interface, CLI) de su PC para supervisar y controlar el subsistema VTrak. La CLI
se explica en el apartado "Paso 7: Configuración de la conexión de la interfaz
CLI" en la página 103.
El gabinete de la unidad VTrak incluye un cable de datos serie RJ11 a DB9.
Para configurar una conexión por cable de serie:
1. Conecte el extremo RJ11 del cable de datos serie al conector serie RJ11 del
módulo de E/S del subsistema VTrak.
Véase la Ilustración 14.
2. Conecte el extremo DB9 del cable de datos en serie a un puerto serie del
servidor o PC host.

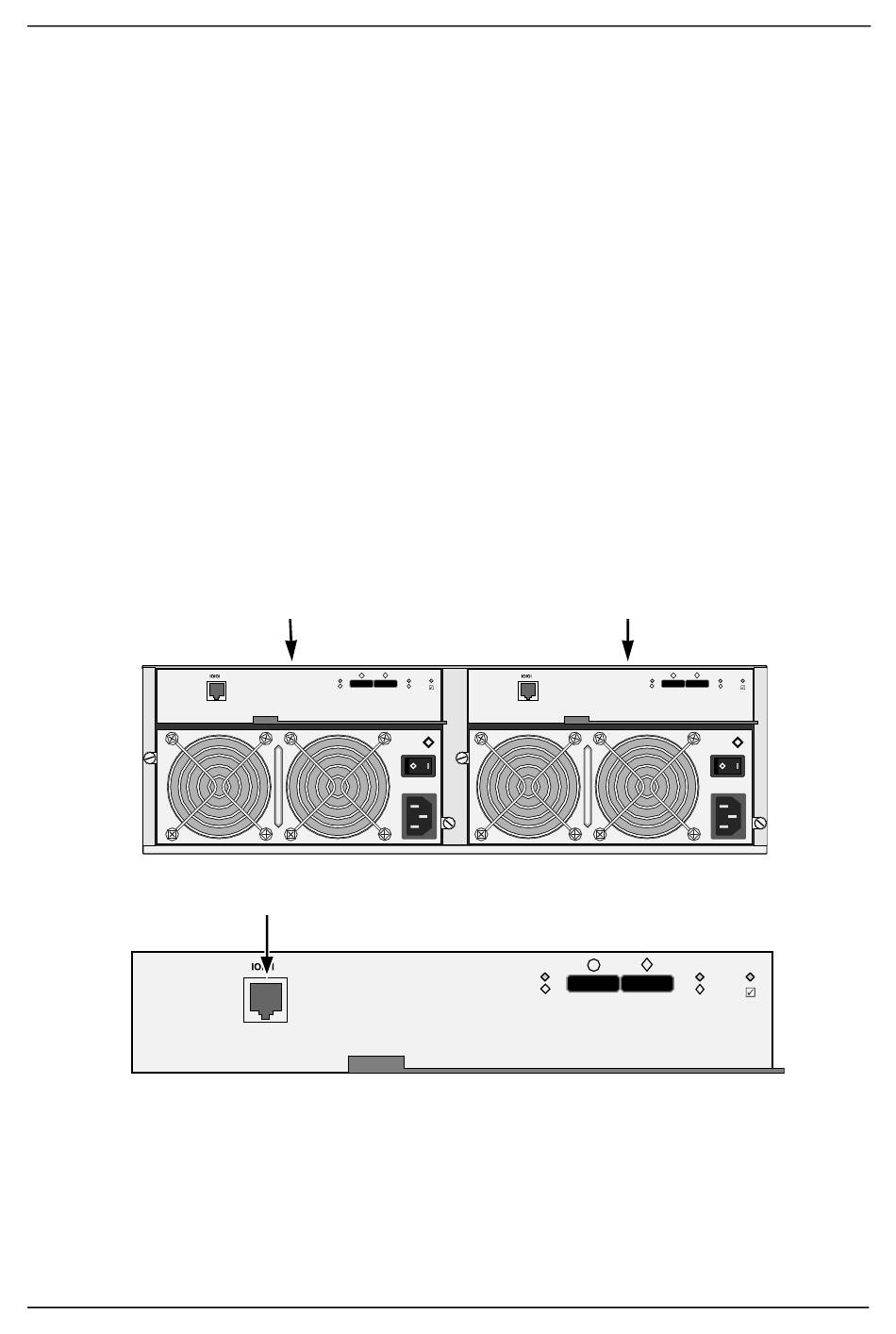

Ilustración 14. Utilice el conector serie del módulo de E/S izquierdo
conecte el cable serie a este módulo
Conector de serie RJ11
Módulo de E/S 1
115200 8 N 1
115200 8 N 1
Paso 5: Configuración de conexiones de cables de serie
Módulo de E/S 2
115200 8 N 1
100
(opcional)
