Operazione 5: Installazione dei collegamenti del
cavo seriale
La comunicazione seriale abilita la Command Line Interface (CLI, Interfaccia
della riga di comando) nel PC per monitorare e controllare il sottosistema VTrak.
La CLI è descritta nell' "Operazione 7: Impostazione della connessione della CLI"
a pagina 83.
La confezione del VTrak include un cavo dati seriale da RJ11 a DB9.
Per impostare un collegamento con cavo seriale:
1. Collegare l'estremità RJ11 del cavo dati seriale al connettore seriale sul
modulo di I/O 1 sul retro del sottosistema VTrak.
Vedere la Figura 14.
2. Collegare l'estremità DB9 del cavo dati seriale ad una porta seriale sul PC
host o sul server.

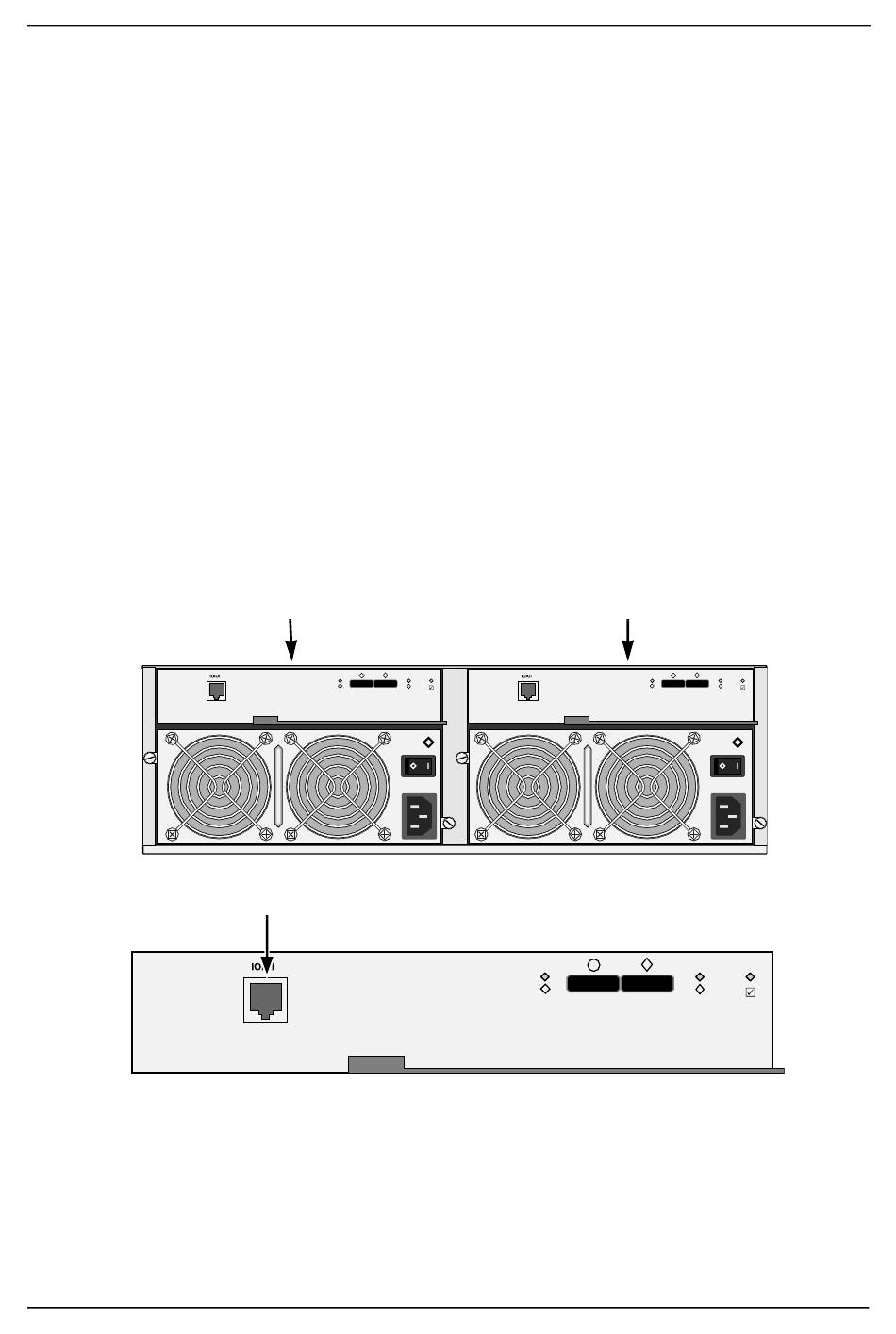

Figura 14. Utilizzare il connettore seriale sul modulo di I/O sinistro
collegare il cavo seriale a questo modulo
Connettore seriale RJ11

Operazione 5: Installazione dei collegamenti del cavo seriale

Modulo di I/O 1
115200 8 N 1
115200 8 N 1
Modulo di I/O 2
(opzionale)
115200 8 N 1
