Guía de inicio rápido de las unidades VTrak J830s y J630s

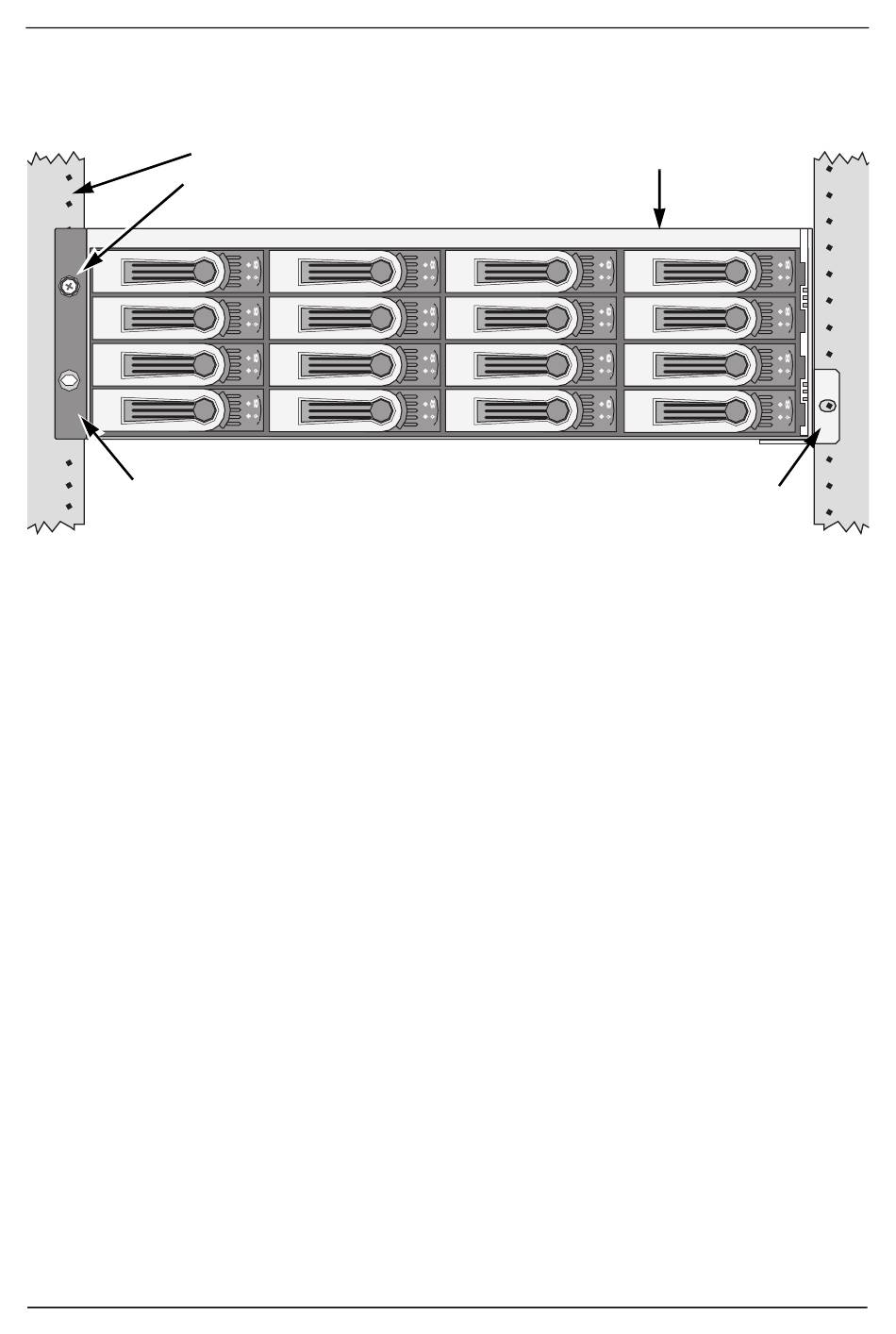

Ilustración 3. Subsistema VTrak J630s montado en bastidor con los rieles
proporcionados
Montante de bastidor vertical
Tornillo de fijación y tuerca de brida
Orificio superior solamente
Los anclajes se montan fuera
del montante de bastidor
Para instalar el subsistema VTrak en un bastidor con los rieles de montaje
proporcionados:
1. Compruebe que los rieles de montaje encajan en el sistema de bastidor. Vea
la página 91, Ilustración 4.
2. Ajuste la longitud de los rieles de montaje según sea necesario.
El riel posterior se desliza dentro del riel anterior. Las mitades de los rieles
están remachadas de manera que uno cabe en el otro y no necesitan
tornillos de ajuste.
3. Sujete los ensamblajes de los rieles de montaje a la parte exterior de los
montantes del bastidor, utilizando los tornillos de fijación y las tuercas con
brida del sistema de bastidores.
Asegúrese de que el soporte del riel anterior está abajo mirando hacia
adentro.
Las clavijas de alineación entran en los orificios del bastidor por encima y
por debajo de los tornillos de fijación.
Utilice los tornillos de alineación y tuercas con brida del sistema de
bastidores. Apriete los tornillos y tuercas con brida según se indica en las
instrucciones del sistema de bastidores.
4. Coloque el subsistema VTrak sobre los rieles.
5. Asegure el subsistema VTrak al bastidor.
Un tornillo en cada lado. Utilice los tornillos de fijación y las tuercas con
brida del sistema de bastidores. Apriete los tornillos y las tuercas de acuerdo
a las instrucciones del sistema de bastidores.
VTrak J630s
Los rieles de montaje (incluidos)
se montan fuera del montante
