Guida introduttiva al VTrak J830s, J630s
• Per l'adattatore, installare solo le viti fornite con l'adattatore.
• Installare due viti per unità, due viti per staffa e due viti per adattatore.
• Serrare ciascuna vite. Non serrare eccessivamente.
5. Reinstallare il supporto dell'unità nel contenitore del VTrak.
6. Ripetere i punti da 2 a 5 finché vengono installate tutte le unità disco.

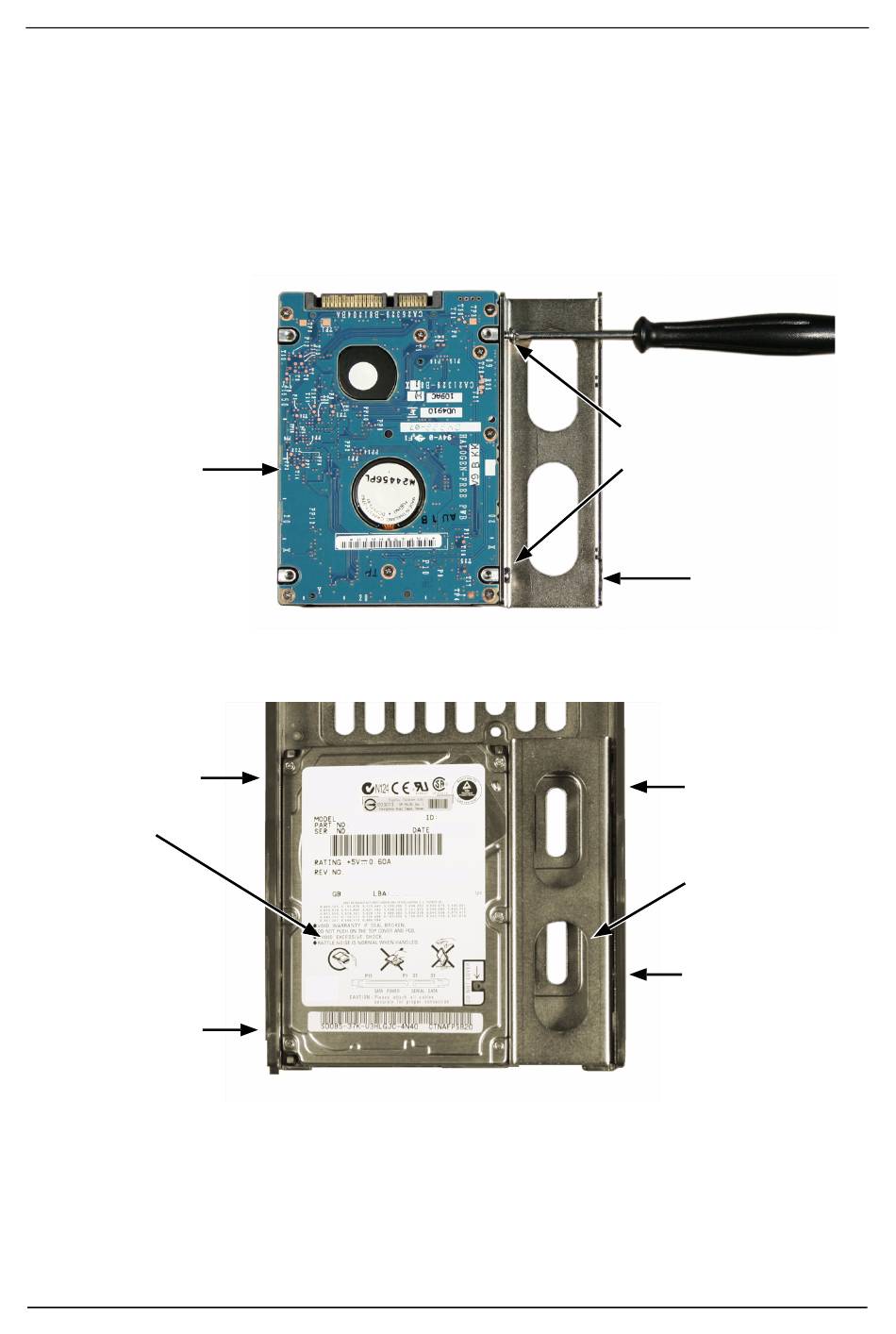

Figura 9. Unità disco da 2,5 pollici e staffa di montaggio
Unità disco
Figura 10. Posizioni delle viti di montaggio del supporto dell'unità
Vite di montaggio
dell'unità disco
Unità disco
Vite di montaggio
dell'unità disco
N.B. Le viti della staffa sono più grandi delle viti dell'unità disco.
75
Viti di montaggio
dell'unità disco
Staffa di
montaggio
Vite di
montaggio
della staffa
Staffa di
montaggio
Vite di
montaggio
della staffa
