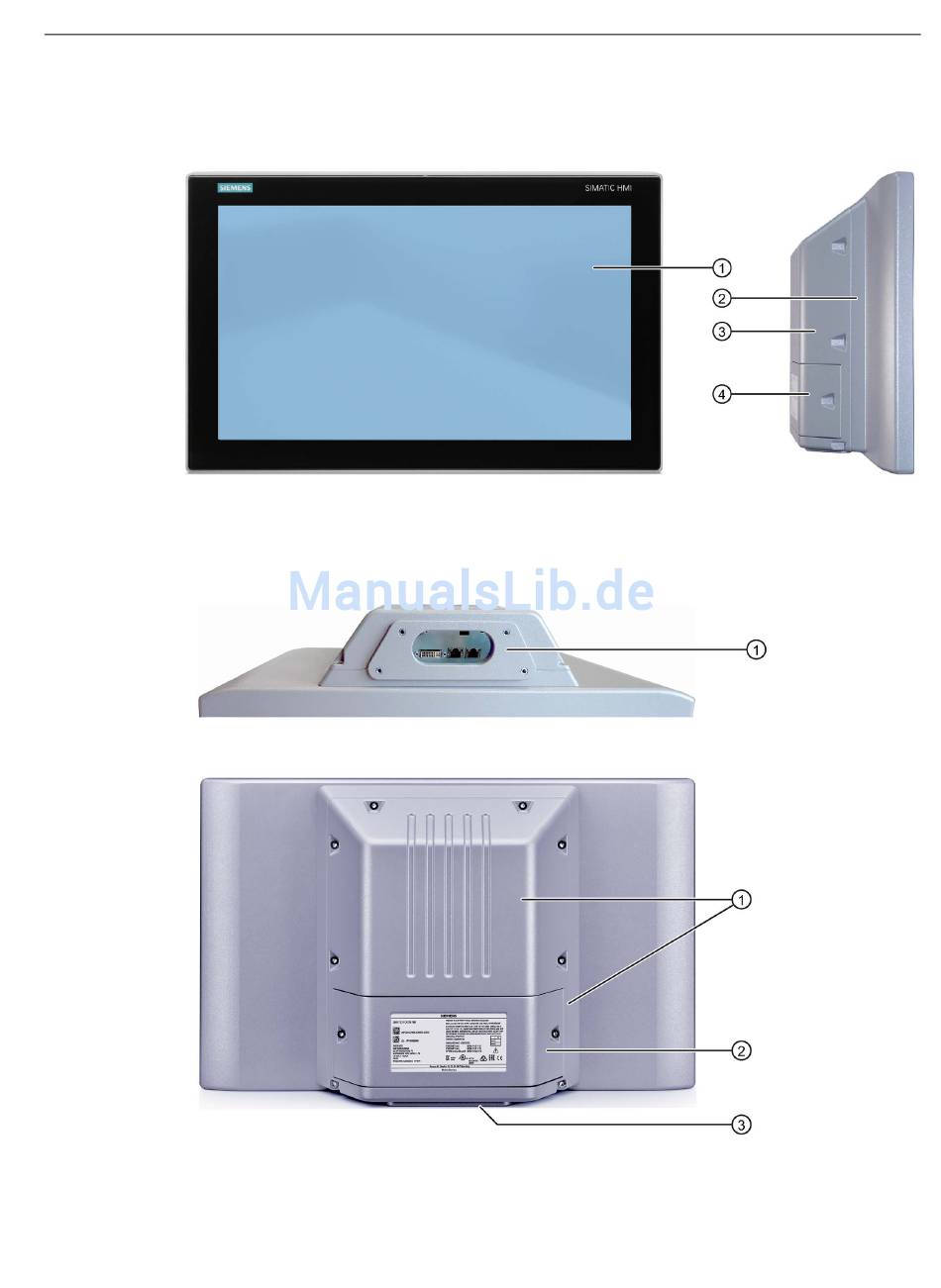

Aufbau PRO-Gerät
Vorderansicht und Seitenansicht
①
②
③
④
Untersicht
①
Rückansicht
①
②
SIMATIC IPC477D, IPC477D PRO
Betriebsanleitung, 07/2015, A5E31347222-AD
Display mit Multi-Touchscreen
Gehäuse
Rückwandhaube
Anschlussfachdeckel
Mechanische Schnittstelle zur Befestigung/Basisadapter
Rückwandhaube
Anschlussfachdeckel
Überblick
1.3 Aufbau PRO-Gerät
